Аккелератор педаль <выбор> — HITACHI EX135UR-5

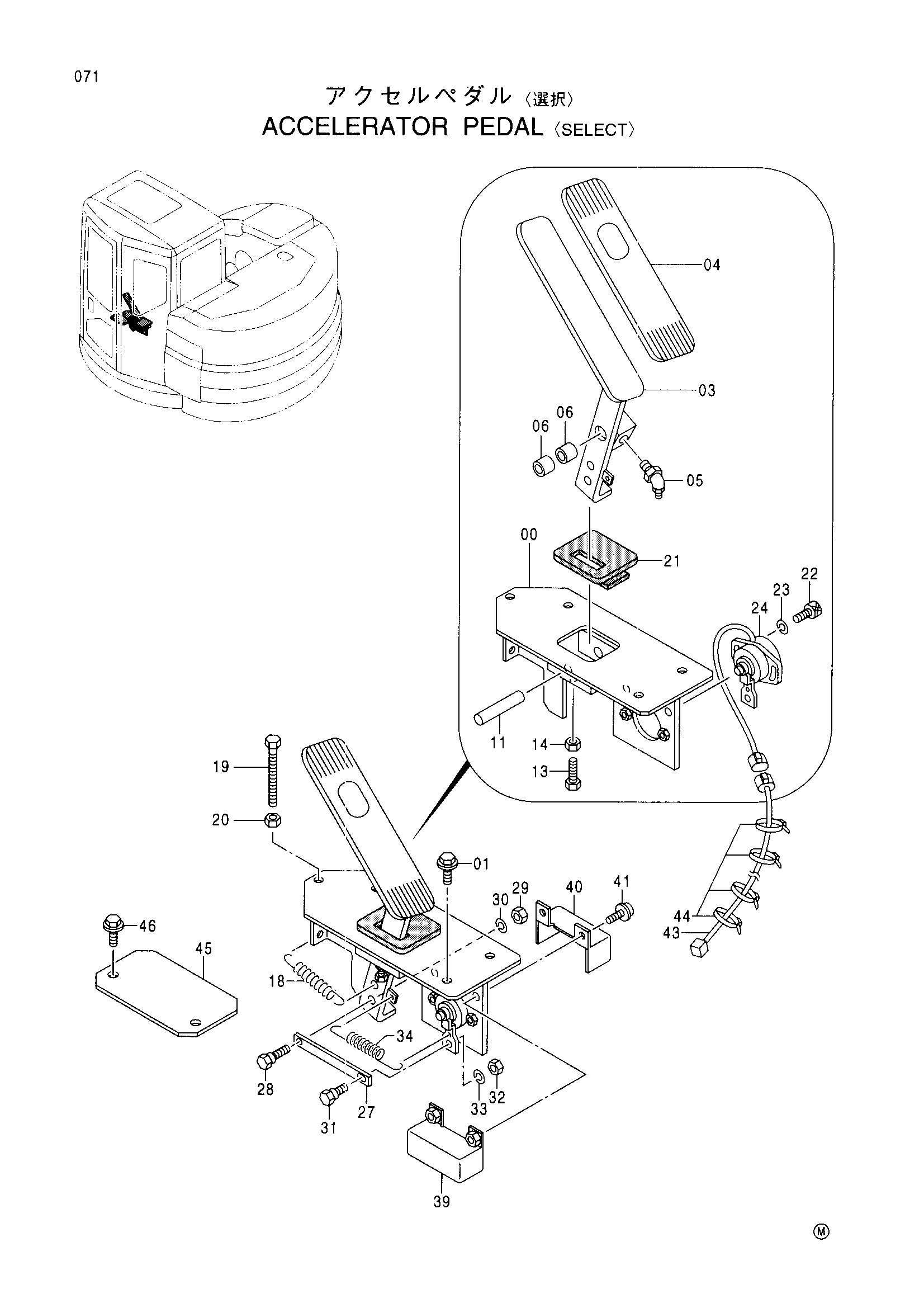

Заводская схема «Аккелератор педаль <выбор>» для HITACHI EX135UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7035863 | Кронштейн | 1 |
| 01 | J011025 | Болт с шайбой | 3 |
| 03 | 8074872 | Педаль | 1 |
| 04 | 4262540 | Крышка | 1 |
| 05 | J75581 | Пресс-маслёнка | 1 |
| 06 | 4361690 | Игольчатый подшипник | 2 |
| 11 | 4412899 | Палец | 1 |
| 13 | J900625 | Болт | 1 |
| 14 | M500605 | Гайка | 1 |
| 18 | 4365761 | Пружина растяжения | 1 |
| 19 | M261080 | Болт | 1 |
| 20 | J950010 | Гайка | 1 |
| 21 | 4277015 | Резиновая втулка | 1 |
| 22 | M340616 | Болт с внутренним шестигранником | 2 |
| 23 | A590906 | Пружинная шайба | 2 |
| 24 | 4257164 | Датчик угла | 1 |
| 27 | 4303446 | Тяга | 1 |
| 28 | 4304086 | Палец | 1 |
| 29 | M500605 | Гайка | 1 |
| 30 | A590906 | Пружинная шайба | 1 |
| 31 | 4254023 | Палец | 1 |
| 32 | M500605 | Гайка | 1 |
| 33 | A590906 | Пружинная шайба | 1 |
| 34 | 4304218 | Пружина | 1 |
| 39 | 8064987 | Кронштейн | 1 |
| 40 | 3074595 | Кронштейн | 1 |
| 41 | J460620 | Винт с шайбой | 2 |
| 43 | 4436863 | Жгут проводов | 1 |
| 44 | 4055312 | Ленточный зажим | 4 |
| 45 | 4413590 | Крышка | 1 |
| 46 | J011025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
