Каталог запчастей HITACHI

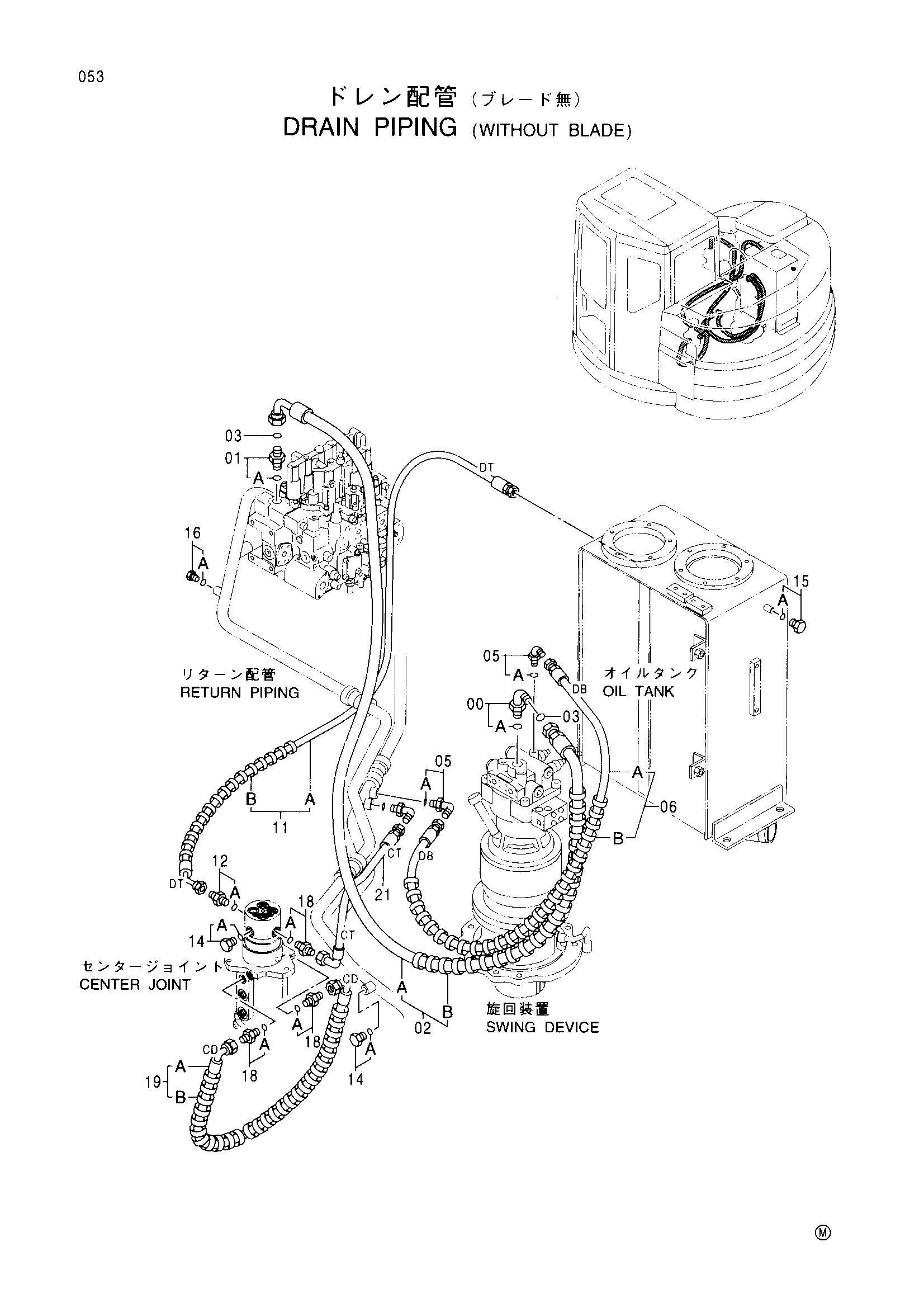

Дренажный трубопроводы <без отвал> — HITACHI EX135UR-5
Заводская схема «Дренажный трубопроводы <без отвал>» для HITACHI EX135UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4157562 | Угловой штуцер | 1 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4189619 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 9192014 | Шланг в сборе | 2 |
| 02A | 4377950 | Шланг | 1 |
| 02B | 4327294 | Защитный кожух | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 2 |
| 05 | 4154671 | Угловой штуцер | 3 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 9191759 | Шланг в сборе | 1 |
| 06A | 4419743 | Шланг (DB) | 1 |
| 06B | 4327293 | Защитный кожух | 1 |
| 11 | 9188446 | Шланг в сборе | 1 |
| 11A | 4425763 | Шланг (DT) | 1 |
| 11B | 4327293 | Защитный кожух | 1 |
| 12 | 4200467 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4092534 | Пробка | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4093624 | Пробка | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4174541 | Пробка | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4200466 | Адаптер | 3 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 9190414 | Шланг в сборе | 1 |
| 19A | 4427803 | Шланг (CD) | 1 |
| 19B | 4327293 | Защитный кожух | 1 |
| 21 | 4424545 | Шланг (CT) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
