Коллисион предотвращение система тяга <смещаемый стрела><UR> — HITACHI EX135UR-5

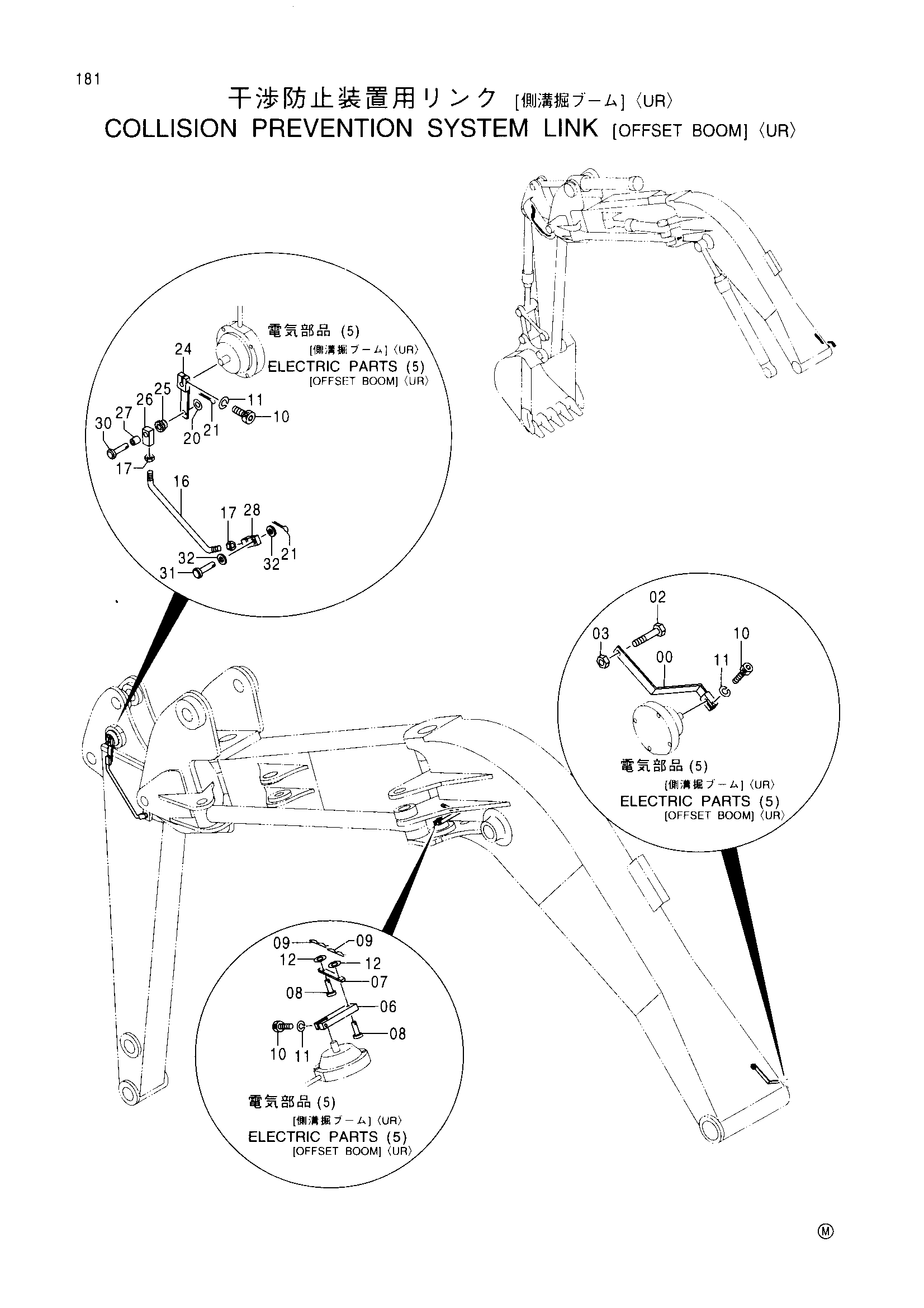

Заводская схема «Коллисион предотвращение система тяга <смещаемый стрела><UR>» для HITACHI EX135UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8076037 | Тяга | 1 |
| 02 | J901045 | Болт | 1 |
| 03 | J950010 | Гайка | 1 |
| 06 | 4419006 | Рычаг | 1 |
| 07 | 4419007 | Тяга | 1 |
| 08 | 4326438 | Палец | 2 |
| 09 | 4022697 | Стопорный палец | 2 |
| 10 | J780830 | Болт с внутренним шестигранником | 3 |
| 11 | A590908 | Пружинная шайба | 3 |
| 12 | A590108 | Плоская шайба | 2 |
| 16 | 4419008 | Рычаг | 1 |
| 17 | J950008 | Гайка | 2 |
| 20 | A590112 | Плоская шайба | 1 |
| 21 | A764025 | Шплинт | 2 |
| 24 | 9754828 | Рычаг | 1 |
| 25 | 4436408 | Втулка | 1 |
| 26 | 4436013 | Концевой шток | 1 |
| 27 | 4436418 | Втулка | 1 |
| 28 | 4436419 | Концевой шток | 1 |
| 30 | 4436014 | Палец | 1 |
| 31 | 4437154 | Палец | 1 |
| 32 | 4436428 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
