Смещаемый гидроцилиндр — HITACHI EX135UR-5

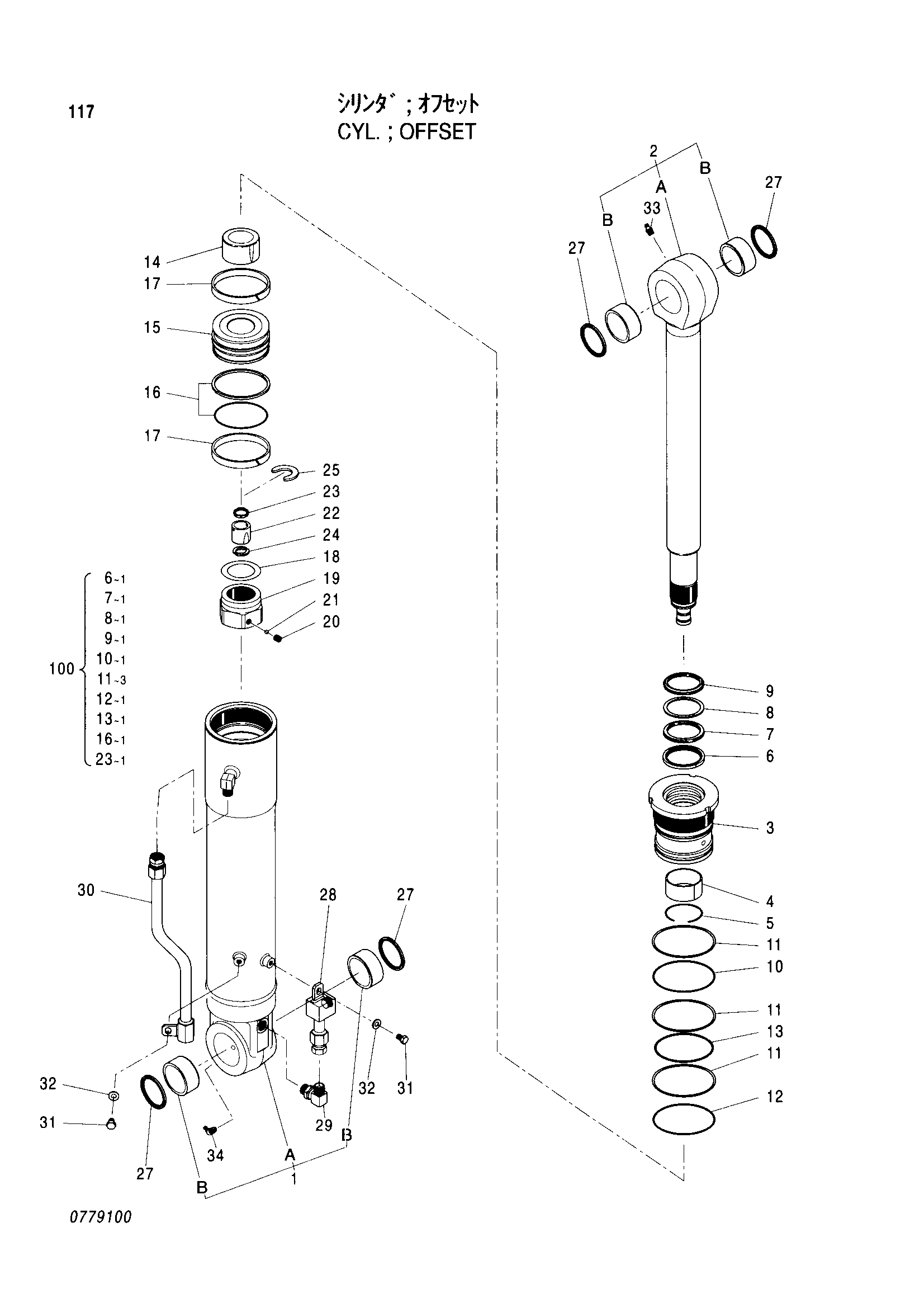

Заводская схема «Смещаемый гидроцилиндр» для HITACHI EX135UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4414459 | Гидроцилиндр. смещаемый | 1 | |
| 1 | 0779101 | Труба гидроцилиндра в сборе | 1 |
| 1B | 4365897 | Втулка пальца | 2 |
| 2 | 0779102 | Шток поршня в сборе | 1 |
| 2B | 4365897 | Втулка пальца | 2 |
| 3 | 0779103 | Головка гидроцилиндра | 1 |
| 4 | 0643402 | Втулка | 1 |
| 5 | 0271304 | Стопорное кольцо | 1 |
| 6 | 0271311 | Кольцо | 1 |
| 7 | 0271309 | U-образная манжета | 1 |
| 8 | 0271310 | Опорное кольцо | 1 |
| 9 | 0666806 | Грязесъёмное кольцо | 1 |
| 10 | A811115 | Уплотнительное кольцо | 1 |
| 11 | 0261310 | Опорное кольцо | 3 |
| 12 | A810120 | Уплотнительное кольцо | 1 |
| 13 | A811110 | Уплотнительное кольцо | 1 |
| 14 | 0779104 | Подшипник, амортизатор | 1 |
| 15 | 0779105 | Поршень | 1 |
| 16 | 0258205 | Уплотнительное кольцо | 1 |
| 17 | 0258207 | Кольцо | 2 |
| 18 | 0609109 | Регулировочная шайба | 1 |
| 19 | 0686604 | Гайка | 1 |
| 20 | 0309011 | Установочный винт | 1 |
| 21 | 0111707 | Стальной шарик | 1 |
| 22 | 0409012 | Амортизирующий подшипник | 1 |
| 23 | 0667010 | Уплотнение | 1 |
| 24 | 0409014 | Ограничитель | 2 |
| 25 | 0409015 | Кольцо | 1 |
| 27 | 0409111 | Грязесъёмное кольцо | 4 |
| 28 | 0779106 | Трубка | 1 |
| 29 | 0764804 | Штуцер | 1 |
| 30 | 0779107 | Трубка | 1 |
| 31 | 0684312 | Болт | 2 |
| 32 | 0714808 | Шайба | 2 |
| 33 | J75481 | Пресс-маслёнка | 1 |
| 34 | J75581 | Пресс-маслёнка | 1 |
| 100 | 4447708 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
