Электромагнитный клапан — HITACHI EX135UR-5

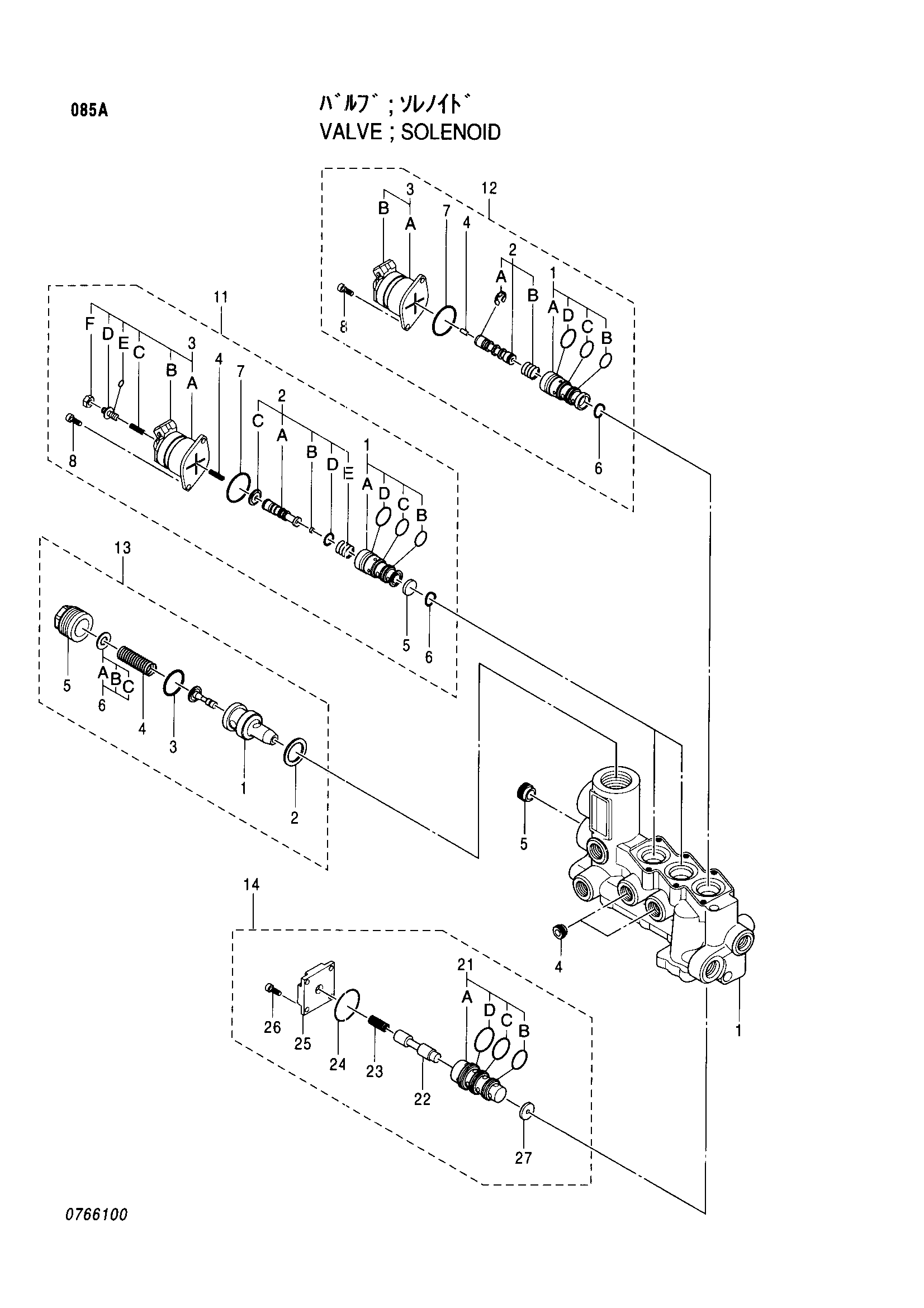

Заводская схема «Электромагнитный клапан» для HITACHI EX135UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4410352 | Электромагнитный клапан | 1 | |
| 4 | 0746101 | Пробка | 2 |
| 5 | 0746001 | Пробка | 1 |
| 11 | 0671301 | Клапан | 2 |
| 11-1B | 0408409 | Уплотнительное кольцо | 1 |
| 11-1C | 0408410 | Уплотнительное кольцо | 1 |
| 11-1D | 0408411 | Уплотнительное кольцо | 1 |
| 11-3E | 0670704 | Уплотнительное кольцо | 1 |
| 11-7 | 0670802 | Уплотнительное кольцо | 1 |
| 11-8 | 0387804 | Болт с внутренним шестигранником | 4 |
| 12 | 0621702 | Электромагнитный клапан | 1 |
| 12-1B | 0408409 | Уплотнительное кольцо | 1 |
| 12-1C | 0408410 | Уплотнительное кольцо | 1 |
| 12-1D | 0408411 | Уплотнительное кольцо | 1 |
| 12-7 | 0670802 | Уплотнительное кольцо | 1 |
| 12-8 | 0387804 | Болт с внутренним шестигранником | 2 |
| 13 | 0709701 | Предохранительный клапан | 1 |
| 13-1 | 0308703 | Клапан в сборе | 1 |
| 13-2 | 0308704 | Прокладка | 1 |
| 13-3 | 0308705 | Уплотнительное кольцо | 1 |
| 13-5 | 0308709 | Пробка | 1 |
| 13-6 | 4293211 | Регулировочная шайба комплект | 1 |
| 13-6A | 0308707 | Регулировочная шайба 0.25 | 2 |
| 13-6B | 0308706 | Регулировочная шайба 0.5 | 2 |
| 13-6C | 0308708 | Регулировочная шайба 1.0 | 2 |
| 14 | 0766101 | Клапан в сборе | 1 |
| 14-21 | 0412210 | Уплотнительное кольцо | 1 |
| 14-21 | 0670702 | Уплотнительное кольцо | 1 |
| 14-21 | 0670703 | Уплотнительное кольцо | 1 |
| 14-24 | 0670705 | Уплотнительное кольцо | 1 |
| 14-25 | 0766003 | Пластина | 1 |
| 14-26 | 0387804 | Болт с внутренним шестигранником | 4 |
| 14-27 | 0766102 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
