040: Система впрыска топлива — HITACHI EX135UR-5

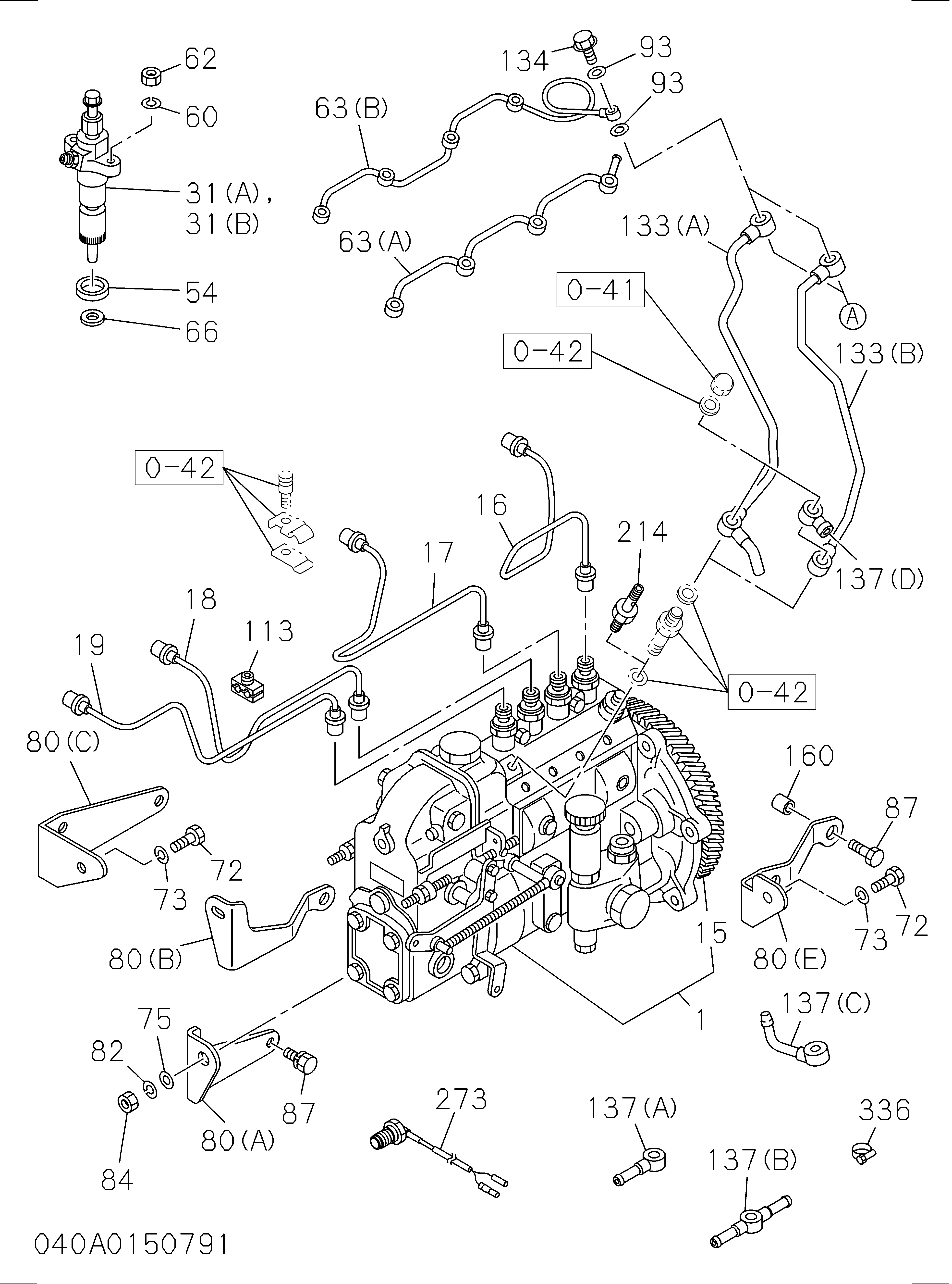

Заводская схема «040: Система впрыска топлива» для HITACHI EX135UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 8972286040 | Насос в сборе впрыск | 1 |
| 015 | 8971219090 | Муфта в сборе впрыск насос | 1 |
| 016 | 8970314672 | Трубка впрыск NO.1 | 1 |
| 017 | 8970314682 | Трубка впрыск NO.2 | 1 |
| 018 | 8970314692 | Трубка впрыск NO.3 | 1 |
| 019 | 8970314702 | Трубка впрыск NO.4 | 1 |
| 031(B) | 1153003310 | Форсунка в сборе впрыск | 4 |
| 032(B) | 8970161471 | Держатель в сборе форсунка | 4 |
| 033 | 1153112630 | Форсунка впрыск | 4 |
| 034 | 1153390090 | Болт проушина, форсунка держатель | 4 |
| 035 | 1153320170 | Гайка форсунка RET, форсунка держатель | 4 |
| 036 | 1153390100 | Прокладка обратный трубка, форсунка держатель | 8 |
| 037(B) | 5153320060 | Гайка колпачок, форсунка держатель | 4 |
| 038(B) | 5153390600 | Прокладка колпачок гайка, форсунка держатель | 4 |
| 039(B) | 8941695030 | Винт ADJ, форсунка пружина, форсунка держатель | 4 |
| 041(B) | 8943203080 | Разъём топливный INL, форсунка держатель | 4 |
| 042 | 5513390030 | Прокладка INL разъём, форсунка держатель | 4 |
| 044 | 5153430050 | Пружина форсунка, форсунка держатель | 4 |
| 045(B) | 8941695020 | Шток пусх, форсунка держатель | 4 |
| 046 | 9153470030 | Палец форсунка комплект, форсунка держатель | 8 |
| 054 | 9153390510 | Крышка пыль, форсунка держатель | 4 |
| 062 | 0911501080 | Гайка форсунка держатель | 8 |
| 062 | 0911801080 | Гайка форсунка держатель | 8 |
| 063(B) | 8970209371 | Трубка топливный, форсунка леак OFF | 1 |
| 065 | 9095720140 | Прокладка топливный фильтр | 5 |
| 066 | 5153150030 | Прокладка впрыск форсунка | 4 |
| 075 | 9091605100 | Шайба PL, кронштейн TO впрыск насос | 1 |
| 075 | 0916105100 | Шайба PL, кронштейн TO впрыск насос | 1 |
| 080(A) | 5197510150 | Кронштейн насос | 1 |
| 082 | 9091505100 | Шайба LK, кронштейн TO C/BL | 1 |
| 082 | 0915105100 | Шайба LK, кронштейн TO C/BL | 1 |
| 084 | 9091105100 | Гайка кронштейн TO кронштейн | 1 |
| 084 | 0911105100 | Гайка кронштейн TO кронштейн | 1 |
| 087 | 0280810200 | Болт насос | 2 |
| 087 | 0280510200 | Болт насос | 2 |
| 093 | 9095714080 | Прокладка леак OFF трубка | 2 |
| 113 | 5154190131 | Зажим впрыск трубка | 3 |
| 133(A) | 8970209350 | Трубка впрыск форсунка леак OFF | 1 |
| 134 | 1096750371 | Болт соединение, леак OFF трубка | 1 |
| 137(E) | 8941483900 | Трубка в сборе леак OFF | 2 |
| 214 | 8972136681 | Орифике впрыск насос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
