Кондиционер (3) — HITACHI EX135UR-5

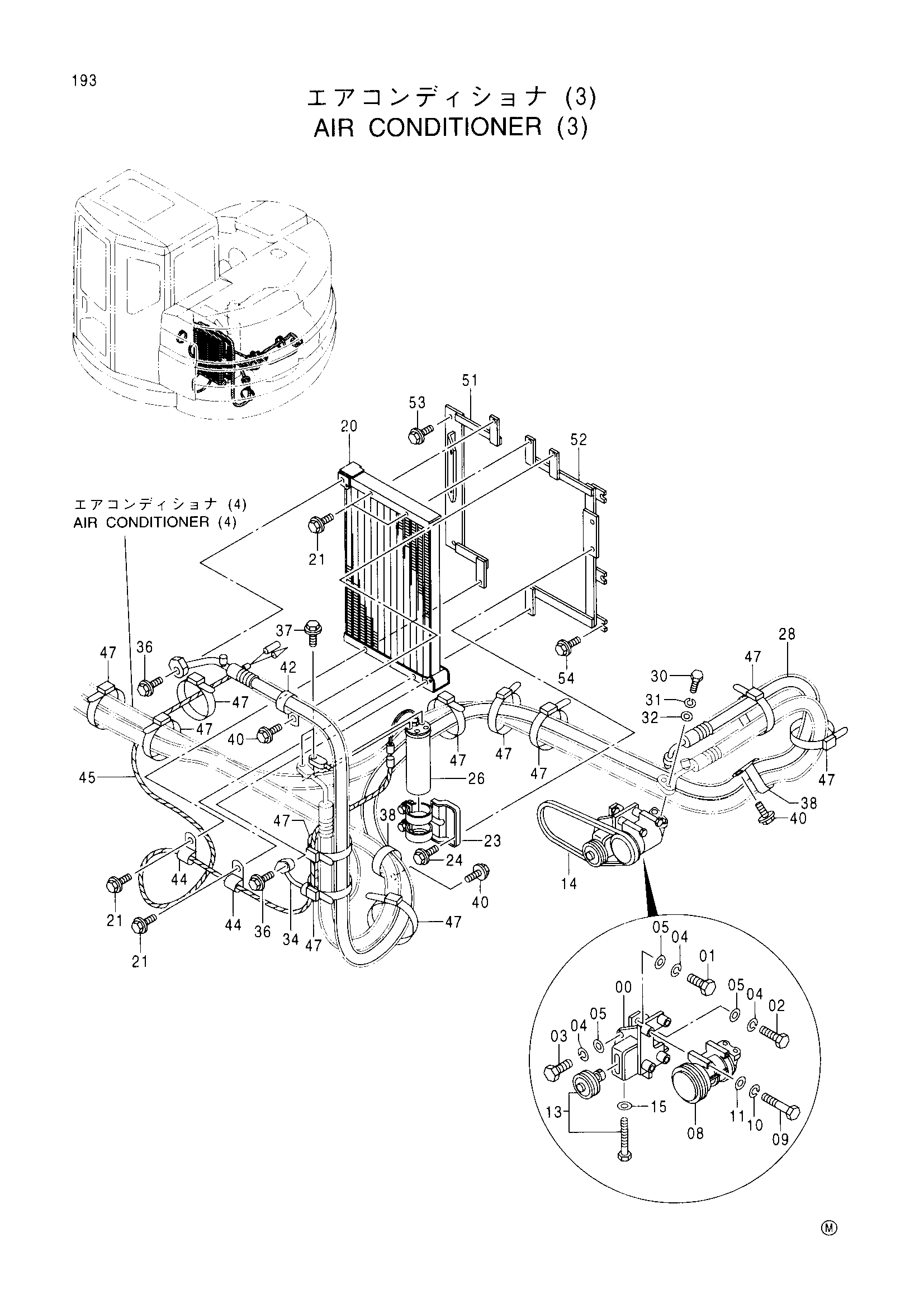

Заводская схема «Кондиционер (3)» для HITACHI EX135UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7029749 | Кронштейн | 1 |
| 01 | M111028 | Болт | 2 |
| 02 | M111056 | Болт | 2 |
| 03 | M111036 | Болт | 2 |
| 04 | A590910 | Пружинная шайба | 6 |
| 05 | A590110 | Плоская шайба | 6 |
| 08 | 4361053 | Компрессор | 1 |
| 09 | J900806 | Болт | 4 |
| 10 | A590908 | Пружинная шайба | 4 |
| 11 | A590108 | Плоская шайба | 4 |
| 13 | 4346770 | Шкив | 1 |
| 14 | 4285670 | Ремень V | 1 |
| 15 | A590108 | Плоская шайба | 1 |
| 20 | 4323944 | Конденсатор | 1 |
| 21 | J020850 | Болт с шайбой | 4 |
| 23 | 4339373 | Кронштейн | 1 |
| 24 | J020816 | Болт с шайбой | 2 |
| 26 | 4415045 | Осушитель | 1 |
| 28 | 4420599 | Шланг радиатора | 1 |
| 30 | M111040 | Болт | 1 |
| 31 | A590910 | Пружинная шайба | 1 |
| 32 | A590110 | Плоская шайба | 1 |
| 34 | 4433217 | Шланг радиатора | 1 |
| 36 | J020835 | Болт с шайбой | 2 |
| 37 | J020630 | Болт с шайбой | 2 |
| 38 | 4190265 | Зажим | 2 |
| 40 | J011020 | Болт с шайбой | 3 |
| 42 | 4192035 | Зажим | 1 |
| 44 | 4190261 | Зажим | 2 |
| 45 | 4346693 | Жгут проводов | 1 |
| 47 | 4055312 | Ленточный зажим | 11 |
| 51 | 8079251 | Кронштейн | 1 |
| 52 | 8079252 | Кронштейн | 1 |
| 53 | J020825 | Болт с шайбой | 3 |
| 54 | J020820 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
