Гидроцилиндр стрелы (левый) — HITACHI EX135UR-5

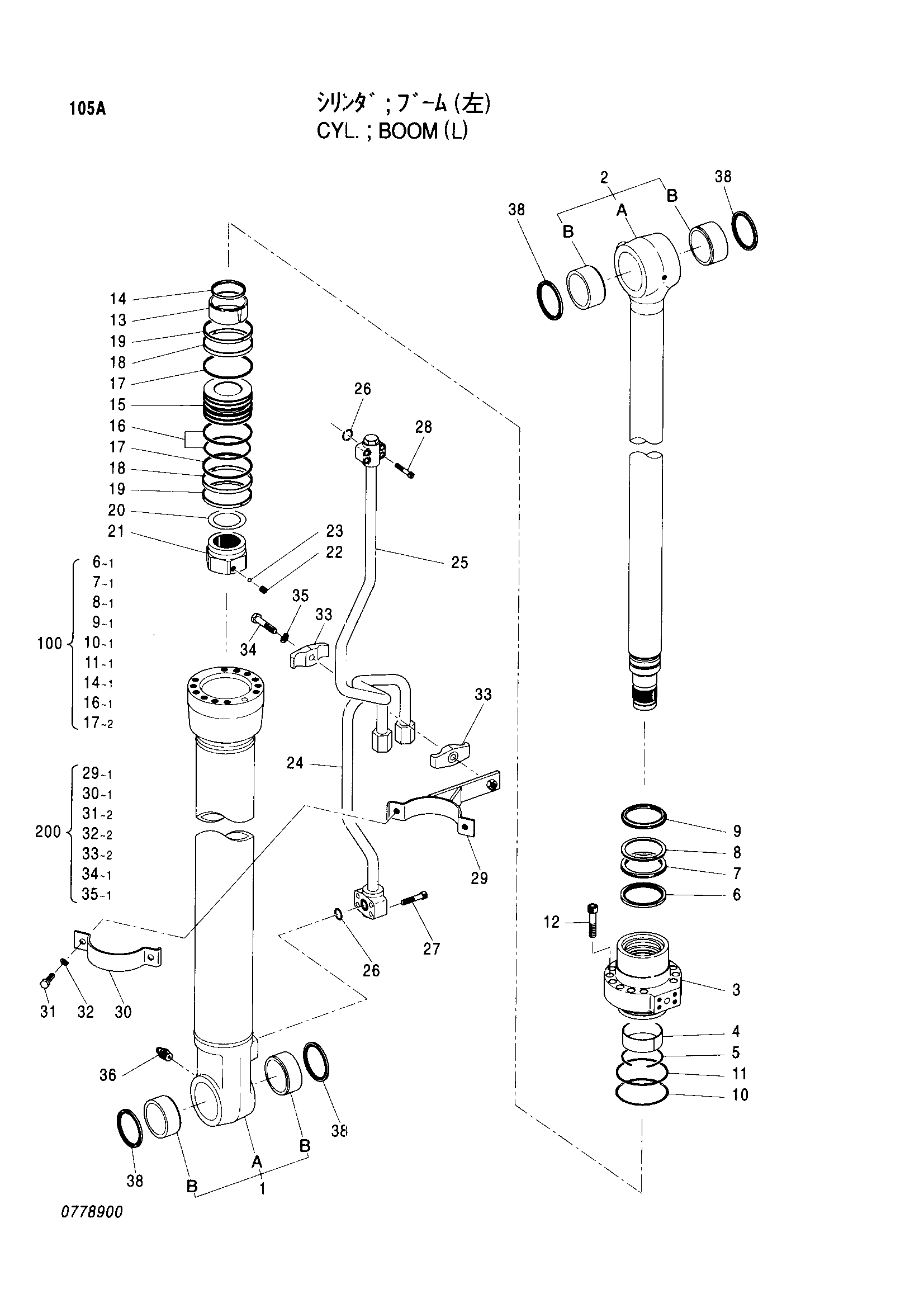

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI EX135UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4431016	Гидроцилиндр стрелы (левый)	1
1	0778901	Труба гидроцилиндра в сборе	1
1B	4352638	Втулка пальца	2
2	0686202	Шток поршня в сборе	1
2B	4352400	Втулка пальца	2
3	0778802	Головка гидроцилиндра	1
4	0310304	Втулка пальца	1
5	0271304	Стопорное кольцо	1
6	0408804	Кольцо	1
7	0271309	U-образная манжета	1
8	0271310	Опорное кольцо	1
9	0666806	Грязесъёмное кольцо	1
10	A811100	Уплотнительное кольцо	1
11	0310506	Опорное кольцо	1
12	0408805	Болт с внутренним шестигранником	12
13	0778803	Амортизирующий подшипник	1
14	0666807	Уплотнение	1
15	0408808	Поршень	1
16	0310508	Уплотнительное кольцо	1
17	0408809	Опорное кольцо	2
18	0666808	Направляющее кольцо	2
19	0310510	Направляющее кольцо	2
20	0310514	Регулировочная шайба	1
21	0666809	Гайка	1
22	0309011	Установочный винт	1
23	0111707	Стальной шарик	1
24	0686302	Трубка	1
25	0686303	Трубка	1
26	4509181	Уплотнительное кольцо	2
27	0309019	Болт с внутренним шестигранником	4
28	0310310	Болт с внутренним шестигранником	4
29	0408814	Лента	1
30	0310707	Лента	1
31	0408815	Болт	2
32	0325913	Шайба	2
33	0310312	Держатель	2
34	0224115	Болт	1
35	0208516	Пружинная шайба	1
36	J75481	Пресс-маслёнка	1
38	0408810	Грязесъёмное кольцо	4
100	4364912	Комплект уплотнений	1
200	0666811	Комплект лента	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
