Электрооборудование (4)<смещаемый стрела><UR> — HITACHI EX135UR-5

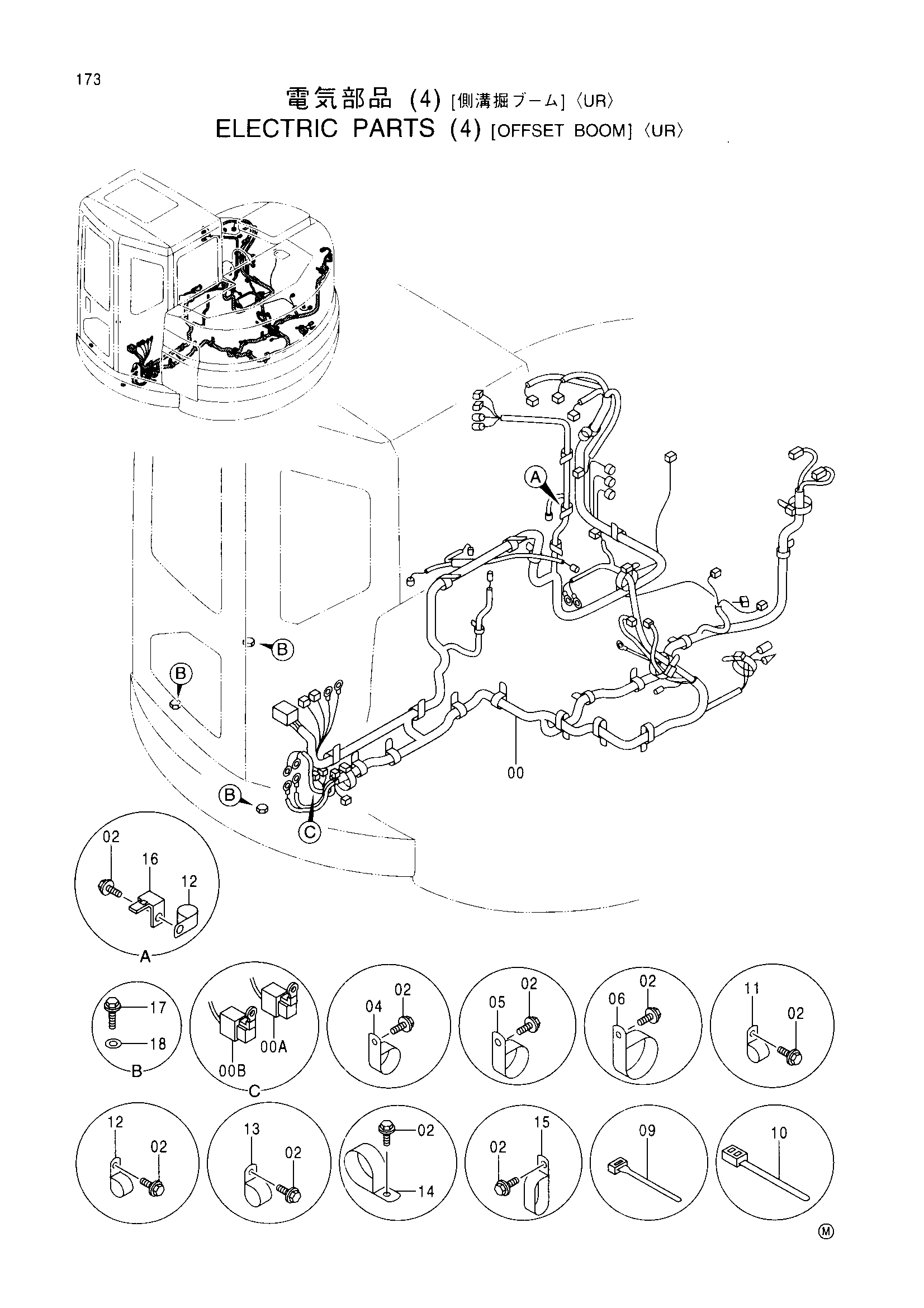

Заводская схема «Электрооборудование (4)<смещаемый стрела><UR>» для HITACHI EX135UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0003540 | Жгут проводов | 1 |
| 00A | 4270554 | Фусибле-линк (40A) | 1 |
| 00B | 4287670 | Фусибле-линк (60A) | 1 |
| 02 | J011020 | Болт с шайбой | 22 |
| 04 | 4190274 | Зажим (20.0) | 2 |
| 05 | 4190263 | Зажим (25.0) | 2 |
| 06 | 4190264 | Зажим (35.0) | 4 |
| 09 | 4055311 | Ленточный зажим | 15 |
| 10 | 4371049 | Ленточный зажим | 1 |
| 11 | 4190261 | Зажим (10.0) | 1 |
| 12 | 4190275 | Зажим (14.0) | 6 |
| 13 | 4190273 | Зажим (18.0) | 2 |
| 14 | 4192035 | Зажим (28.0) | 1 |
| 15 | 4190292 | Зажим (14.0X2) | 3 |
| 16 | 4355515 | Кронштейн | 1 |
| 17 | J011016 | Болт с шайбой | 3 |
| 18 | A590110 | Плоская шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
