Удерживающий клапан рукоять — HITACHI EX135UR-5

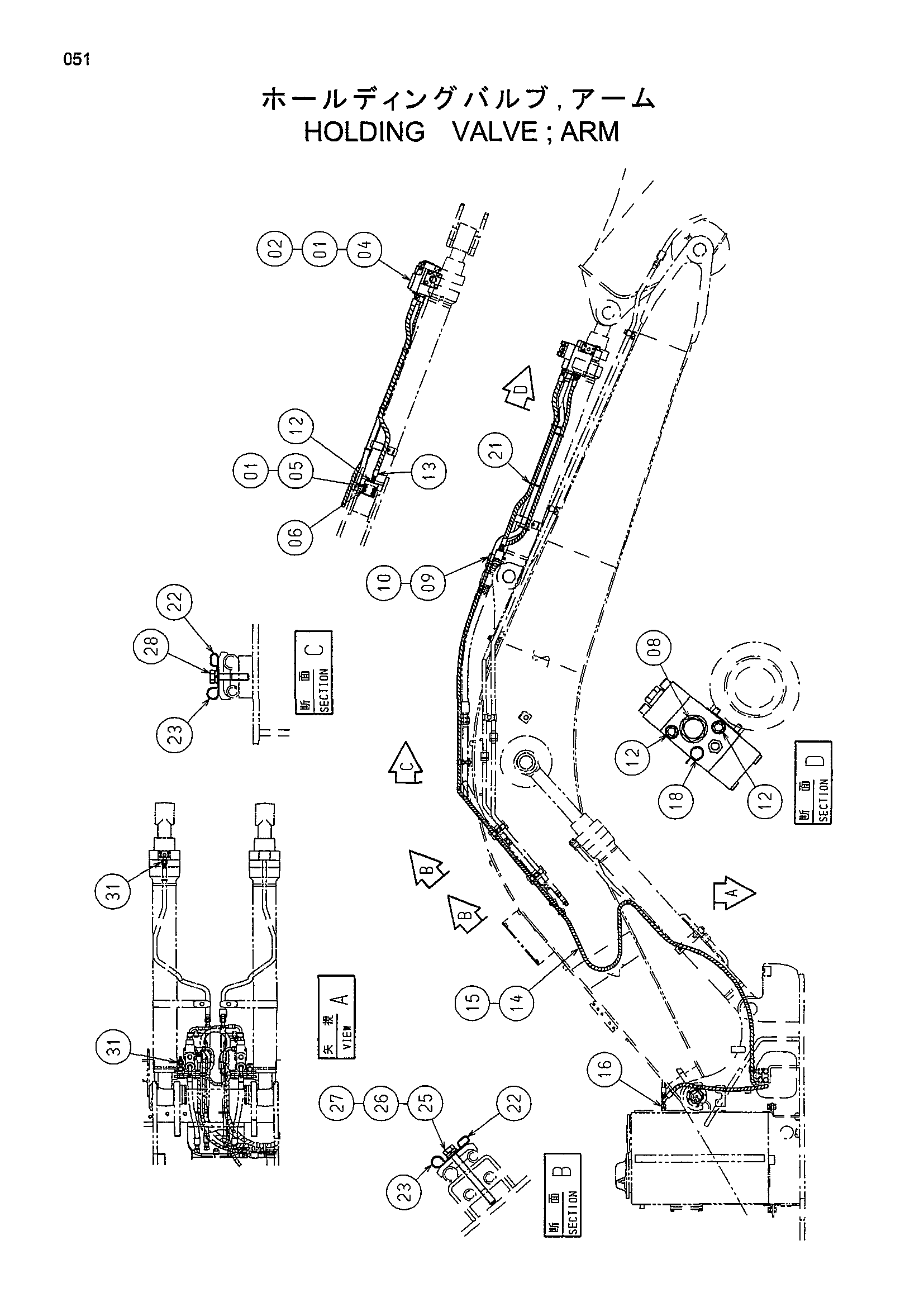

Заводская схема «Удерживающий клапан рукоять» для HITACHI EX135UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A811030 | Уплотнительное кольцо | 2 |
| 02 | J781090 | Болт с внутренним шестигранником | 4 |
| 04 | 4440232 | Удерживающий клапан | 1 |
| 05 | 3086890 | Блок | 1 |
| 06 | J781050 | Болт с внутренним шестигранником | 4 |
| 08 | 4189601 | Адаптер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 8080799 | Трубка | 1 |
| 10 | 4187328 | Уплотнительное кольцо | 1 |
| 12 | 4200467 | Адаптер | 3 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 9186229 | Шланг в сборе | 1 |
| 14 | 4440019 | Шланг | 1 |
| 15 | 4327293 | Защитный кожух | 12 |
| 16 | 4246672 | Соединительный штуцер | 1 |
| 18 | 4093624 | Пробка | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4373212 | Ленточный зажим | 9 |
| 22 | 4192018 | Зажим | 3 |
| 23 | 4190273 | Зажим | 3 |
| 25 | J901204 | Болт | 2 |
| 26 | A590912 | Пружинная шайба | 2 |
| 27 | A590112 | Плоская шайба | 2 |
| 28 | J011260 | Болт с шайбой | 1 |
| 31 | 4436271 | Датчик давления | 2 |
| 31A | 4365826 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
