Основной трубопроводы для гидромолот и гидроножницы <моноблочный стрела><US> — HITACHI EX135UR-5

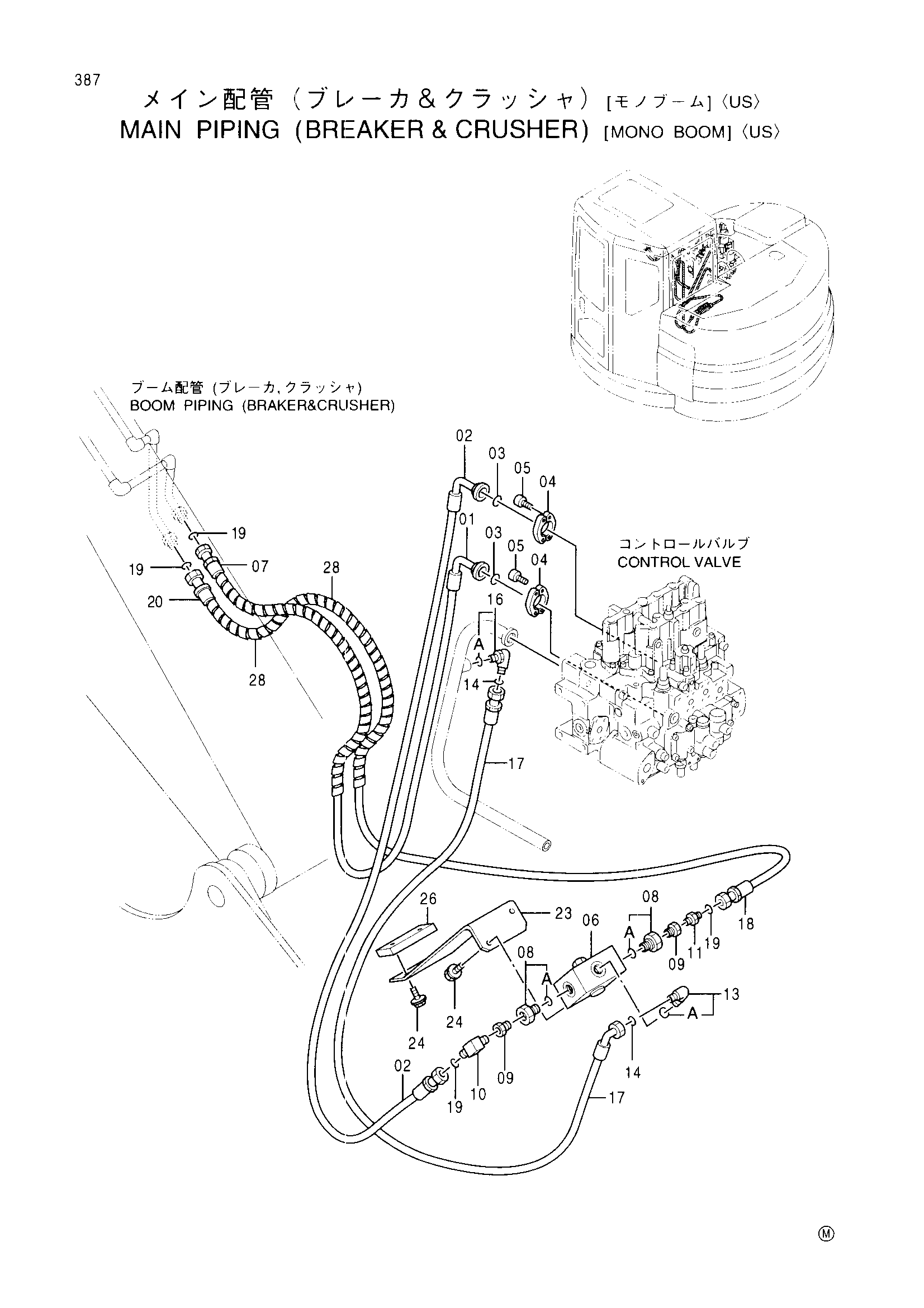

Заводская схема «Основной трубопроводы для гидромолот и гидроножницы <моноблочный стрела><US>» для HITACHI EX135UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4385302 | Шланг | 1 |
| 03 | 971489 | Уплотнительное кольцо | 2 |
| 04 | 986910 | Разъёмный фланец | 4 |
| 05 | J781030 | Болт с внутренним шестигранником | 8 |
| 06 | 4349920 | Клапан селектор | 1 |
| 07 | 4377828 | Шланг | 1 |
| 08 | 4132049 | Переходник | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 94-1603 | Переходник | 2 |
| 10 | 4274178 | Угловой штуцер | 1 |
| 11 | 4210942 | Адаптер | 1 |
| 13 | 4202113 | Угловой штуцер | 1 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 2 |
| 16 | 4157562 | Угловой штуцер | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4387251 | Шланг | 1 |
| 19 | 4138938 | Уплотнительное кольцо | 4 |
| 20 | 4404390 | Шланг | 1 |
| 23 | 3079183 | Кронштейн | 1 |
| 24 | J011230 | Болт с шайбой | 4 |
| 26 | 4385023 | Седло винта | 1 |
| 28 | 4327294 | Защитный кожух | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
