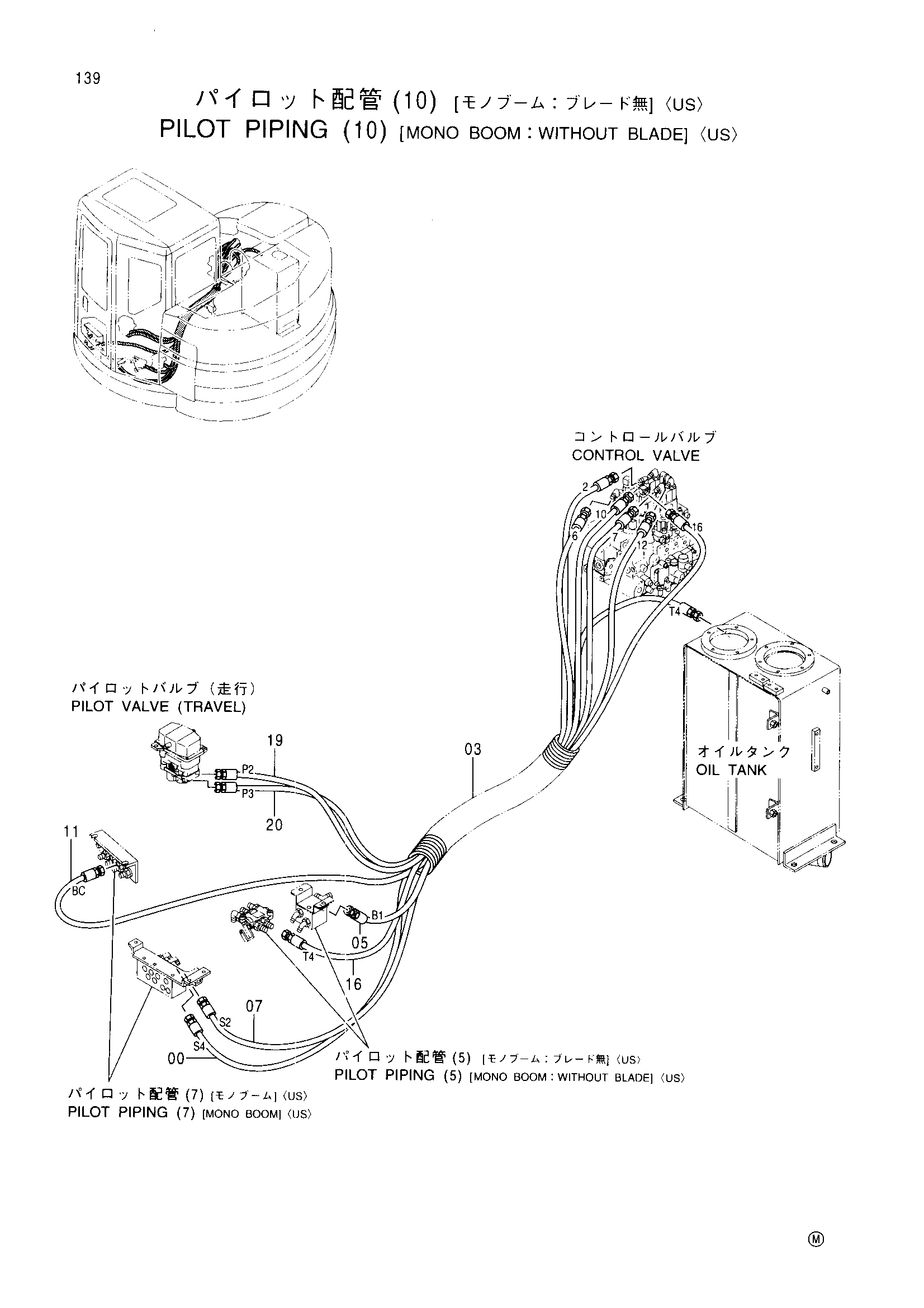

Пилотный трубопроводы (10)<моноблочный стрела><без отвал><US> — HITACHI EX135UR-5

Заводская схема «Пилотный трубопроводы (10)<моноблочный стрела><без отвал><US>» для HITACHI EX135UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4436795	Шланг (S4, 16)	1
03	4421584	Шланг	1
05	4438335	Шланг (B1, 6)	1
07	4439361	Шланг (S2, 2)	1
11	4377238	Шланг (7, BC)	1
16	4421573	Шланг (T4)	1
19	4435732	Шланг (P2, 12)	1
20	4435731	Шланг (P3, 10)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
