Электрооборудование (2) — HITACHI EX135UR-5

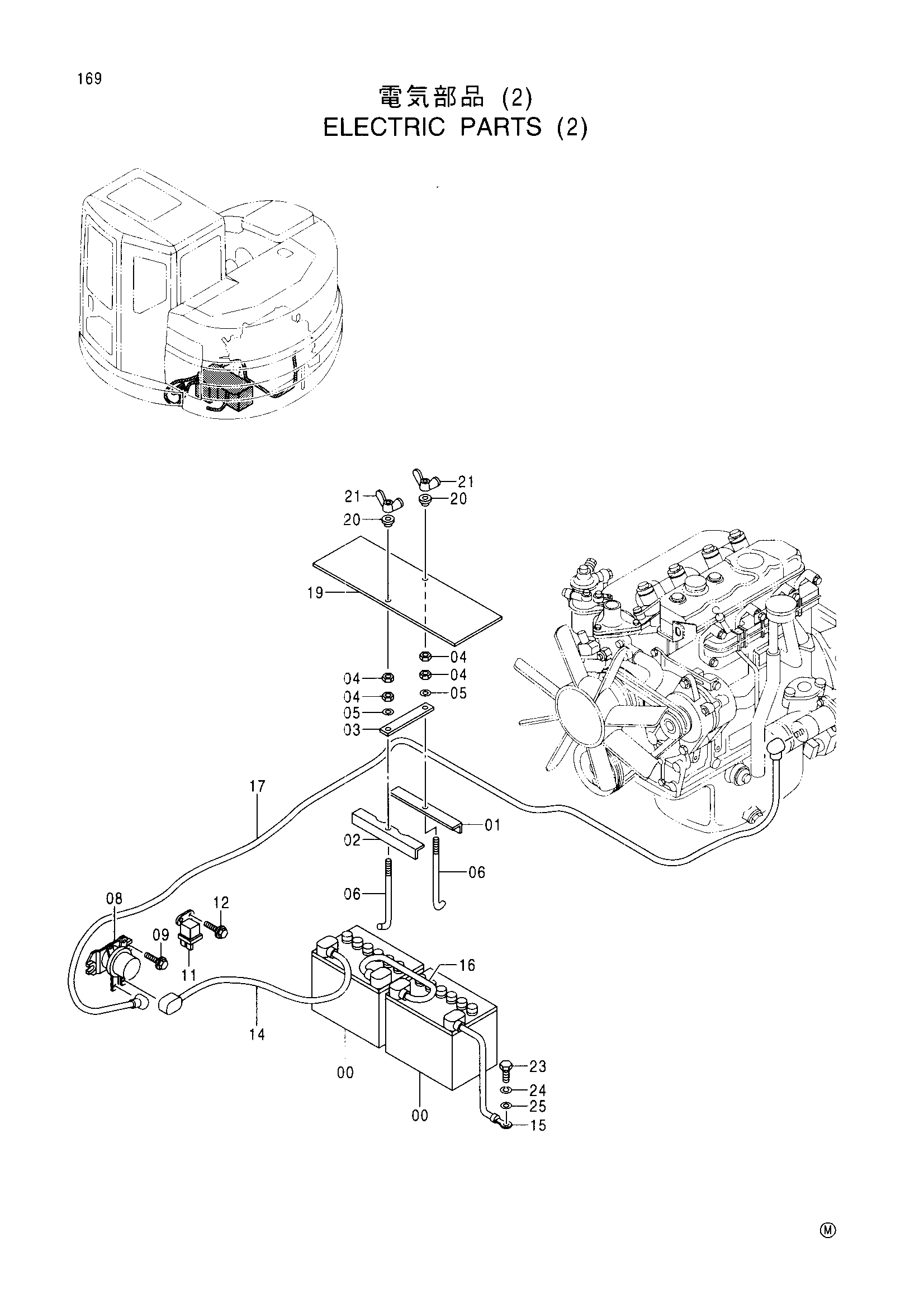

Заводская схема «Электрооборудование (2)» для HITACHI EX135UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4199874 | Аккумулятор | 2 |
| 01 | 4427401 | Опора | 1 |
| 02 | 4427400 | Опора | 1 |
| 03 | 4433211 | Стойка | 1 |
| 04 | J950010 | Гайка | 4 |
| 05 | A590110 | Плоская шайба | 2 |
| 06 | 4177557 | Болт | 2 |
| 08 | 4255762 | Реле аккумулятор | 1 |
| 09 | J020830 | Болт с шайбой | 2 |
| 11 | 4251587 | Реле | 1 |
| 12 | J020620 | Болт с шайбой | 2 |
| 14 | 4363079 | Жгут проводов | 1 |
| 15 | 4339040 | Жгут проводов | 1 |
| 16 | 4350738 | Жгут проводов | 1 |
| 17 | 4421102 | Жгут проводов | 1 |
| 19 | 4427380 | Крышка | 1 |
| 20 | 9749010 | Втулка | 2 |
| 21 | M570010 | Гайка винг | 2 |
| 23 | J901025 | Болт | 1 |
| 24 | A590910 | Пружинная шайба | 1 |
| 25 | A590110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
