Основной трубопроводы (2) — HITACHI EX135UR-5

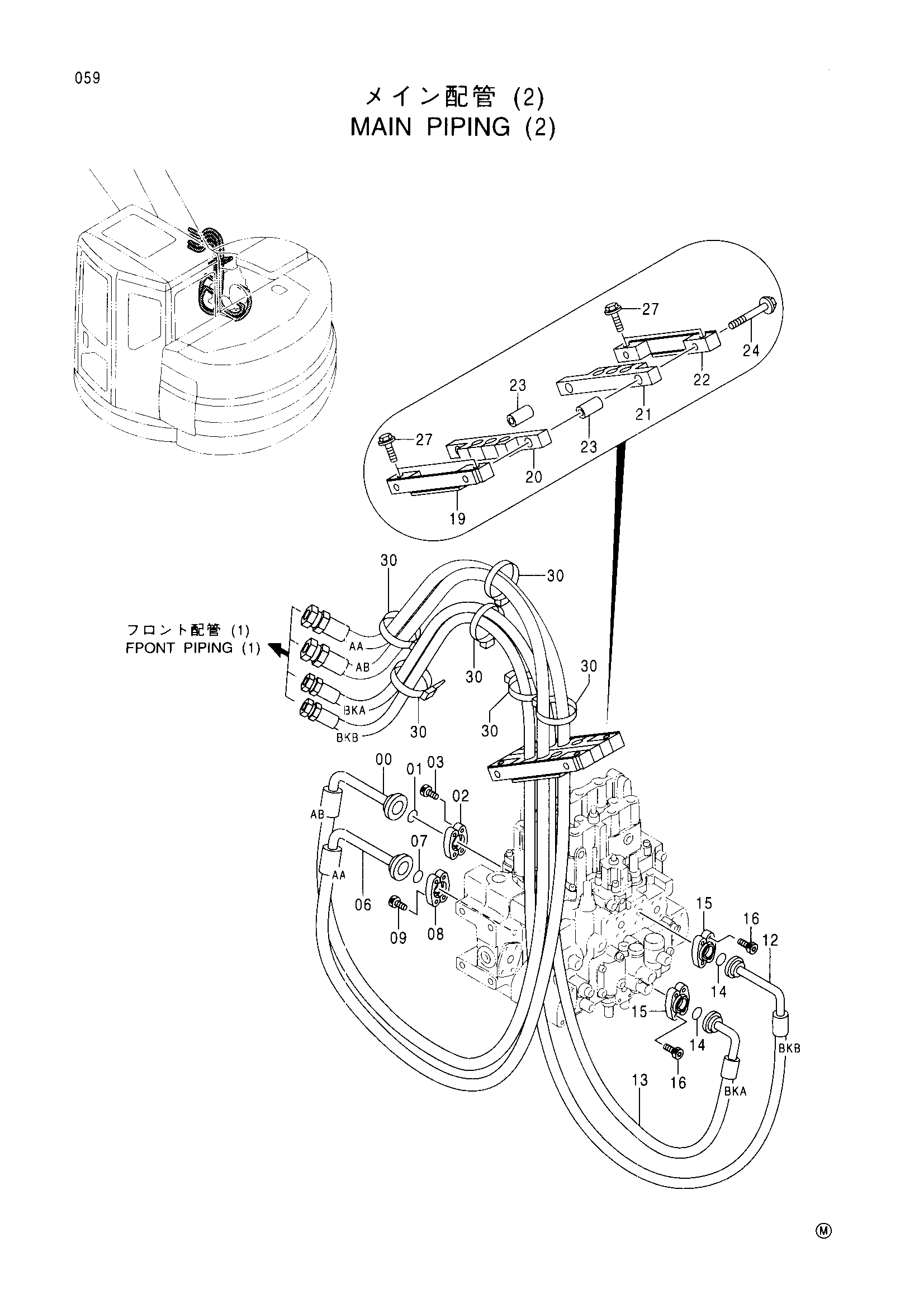

Заводская схема «Основной трубопроводы (2)» для HITACHI EX135UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4428880 | Шланг (AB) | 1 |
| 01 | 4510167 | Уплотнительное кольцо | 1 |
| 02 | 4510173 | Разъёмный фланец | 2 |
| 03 | J780825 | Болт с внутренним шестигранником | 4 |
| 06 | 4428878 | Шланг (AA) | 1 |
| 07 | 971489 | Уплотнительное кольцо | 1 |
| 08 | 986910 | Разъёмный фланец | 2 |
| 09 | J781030 | Болт с внутренним шестигранником | 4 |
| 12 | 4428881 | Шланг (BKB) | 1 |
| 13 | 4428882 | Шланг (BKA) | 1 |
| 14 | 4510167 | Уплотнительное кольцо | 2 |
| 15 | 4510173 | Разъёмный фланец | 4 |
| 16 | J780825 | Болт с внутренним шестигранником | 8 |
| 19 | 8076645 | Кронштейн | 1 |
| 20 | 3087778 | Хомут шланга | 1 |
| 21 | 3087780 | Хомут шланга | 1 |
| 22 | 8078188 | Кронштейн | 1 |
| 23 | 4428830 | Проставка | 2 |
| 24 | J021090 | Болт с шайбой | 2 |
| 27 | J021025 | Болт с шайбой | 4 |
| 30 | 4121859 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
