Стрела удерживающий клапан <135> — HITACHI EX135UR-5

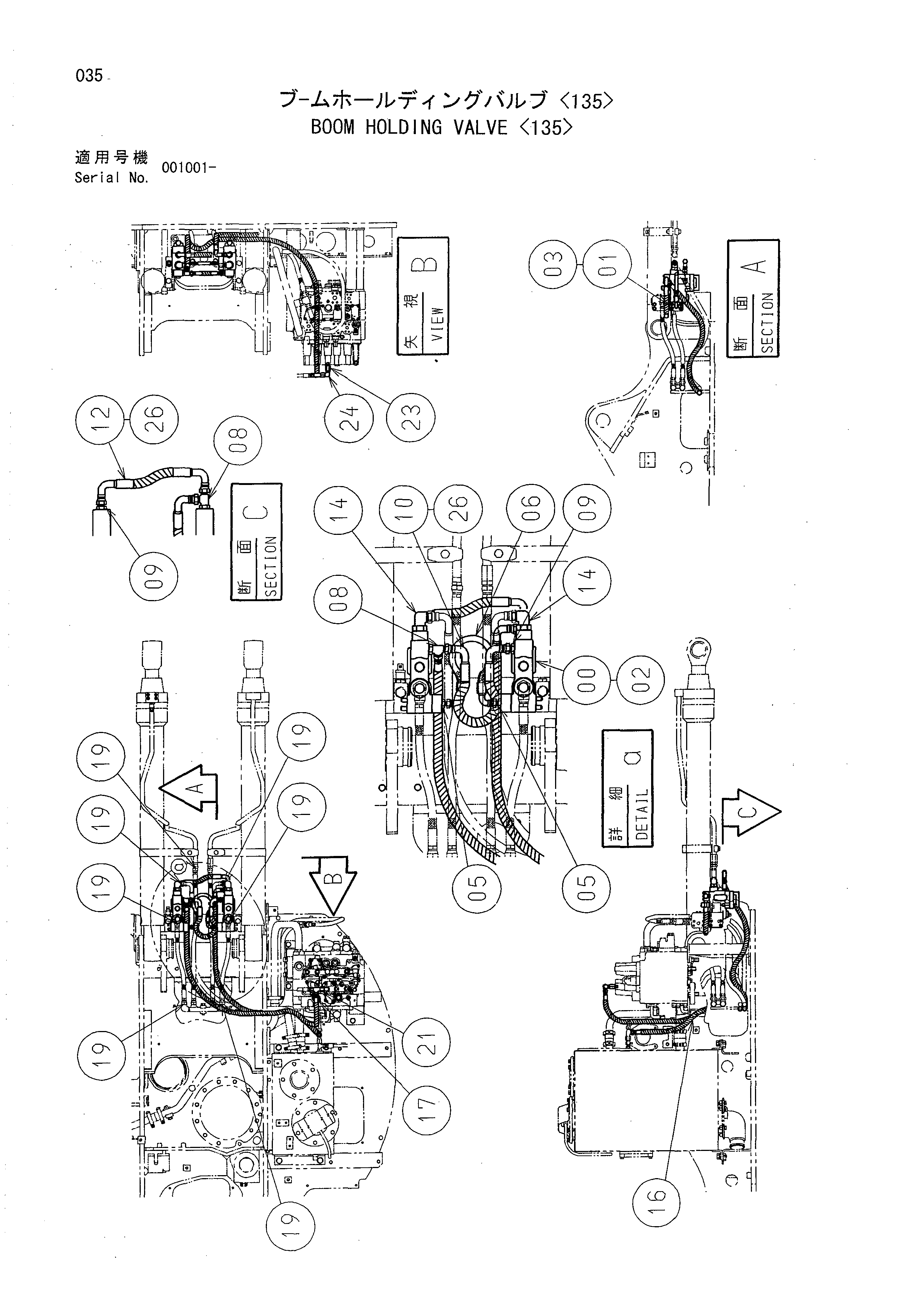

Заводская схема «Стрела удерживающий клапан <135>» для HITACHI EX135UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4345286 | Удерживающий клапан | 2 |
| 01 | 4293167 | Франге | 2 |
| 02 | A811030 | Уплотнительное кольцо | 4 |
| 03 | J781095 | Болт с внутренним шестигранником | 8 |
| 05 | 4200465 | Адаптер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4326966 | Шланг | 1 |
| 08 | 4205363 | Тройник | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4200466 | Адаптер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4295511 | Шланг | 1 |
| 12 | 4327439 | Шланг | 1 |
| 14 | 4217341 | Угловой штуцер | 2 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 9151878 | Шланг в сборе | 1 |
| 16A | 4327293 | Защитный кожух | 3 |
| 17 | 9151879 | Шланг в сборе | 1 |
| 17A | 4327293 | Защитный кожух | 3 |
| 19 | 4138938 | Уплотнительное кольцо | 7 |
| 21 | 4246672 | Соединительный штуцер | 1 |
| 23 | 4202564 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4156434 | Угловой штуцер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4133527 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
