Основной трубопроводы (5)<с отвал> — HITACHI EX135UR-5

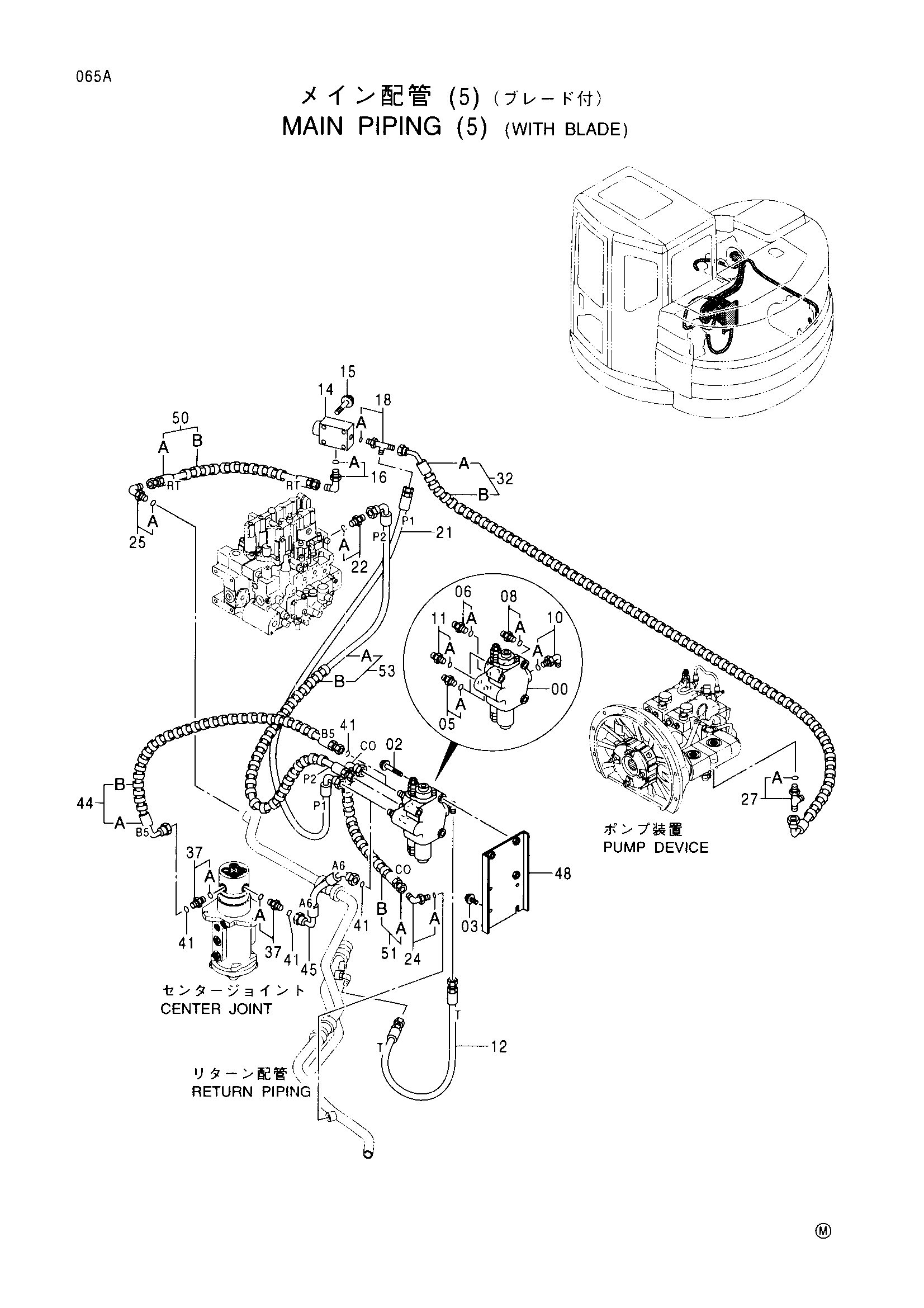

Заводская схема «Основной трубопроводы (5)<с отвал>» для HITACHI EX135UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4401481 | Гидрораспределитель | 1 |
| 02 | J011280 | Болт с шайбой | 3 |
| 03 | J011025 | Болт с шайбой | 4 |
| 05 | 4189602 | Адаптер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4200466 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4200469 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4200471 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4210361 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4369953 | Шланг (T) | 1 |
| 14 | 4411019 | Предохранительный клапан | 1 |
| 15 | J010860 | Болт с шайбой | 2 |
| 16 | 4154672 | Угловой штуцер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4217343 | Тройник | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4433802 | Шланг (P1) | 1 |
| 22 | 4376657 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4154671 | Угловой штуцер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4154672 | Угловой штуцер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4270679 | Тройник | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 9189545 | Шланг в сборе | 1 |
| 32A | 4433804 | Шланг | 1 |
| 32B | 4327294 | Защитный кожух | 2 |
| 37 | 4198407 | Адаптер | 2 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4138938 | Уплотнительное кольцо | 4 |
| 44 | 9189577 | Шланг в сборе | 1 |
| 44A | 4433432 | Шланг (B5) | 1 |
| 44B | 4327294 | Защитный кожух | 1 |
| 45 | 4433433 | Шланг (A6) | 1 |
| 48 | 8079072 | Кронштейн | 1 |
| 50 | 9189546 | Шланг в сборе | 1 |
| 50A | 4433805 | Шланг (RT) | 1 |
| 50B | 4327294 | Защитный кожух | 1 |
| 51 | 9189560 | Шланг в сборе | 1 |
| 51A | 4377924 | Шланг (CO) | 1 |
| 51B | 4327293 | Защитный кожух | 1 |
| 53 | 9191018 | Шланг в сборе | 1 |
| 53A | 4438159 | Шланг (P2) | 1 |
| 53B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
