Смазка трубопроводы <моноблочный стрела><135US> — HITACHI EX135UR-5

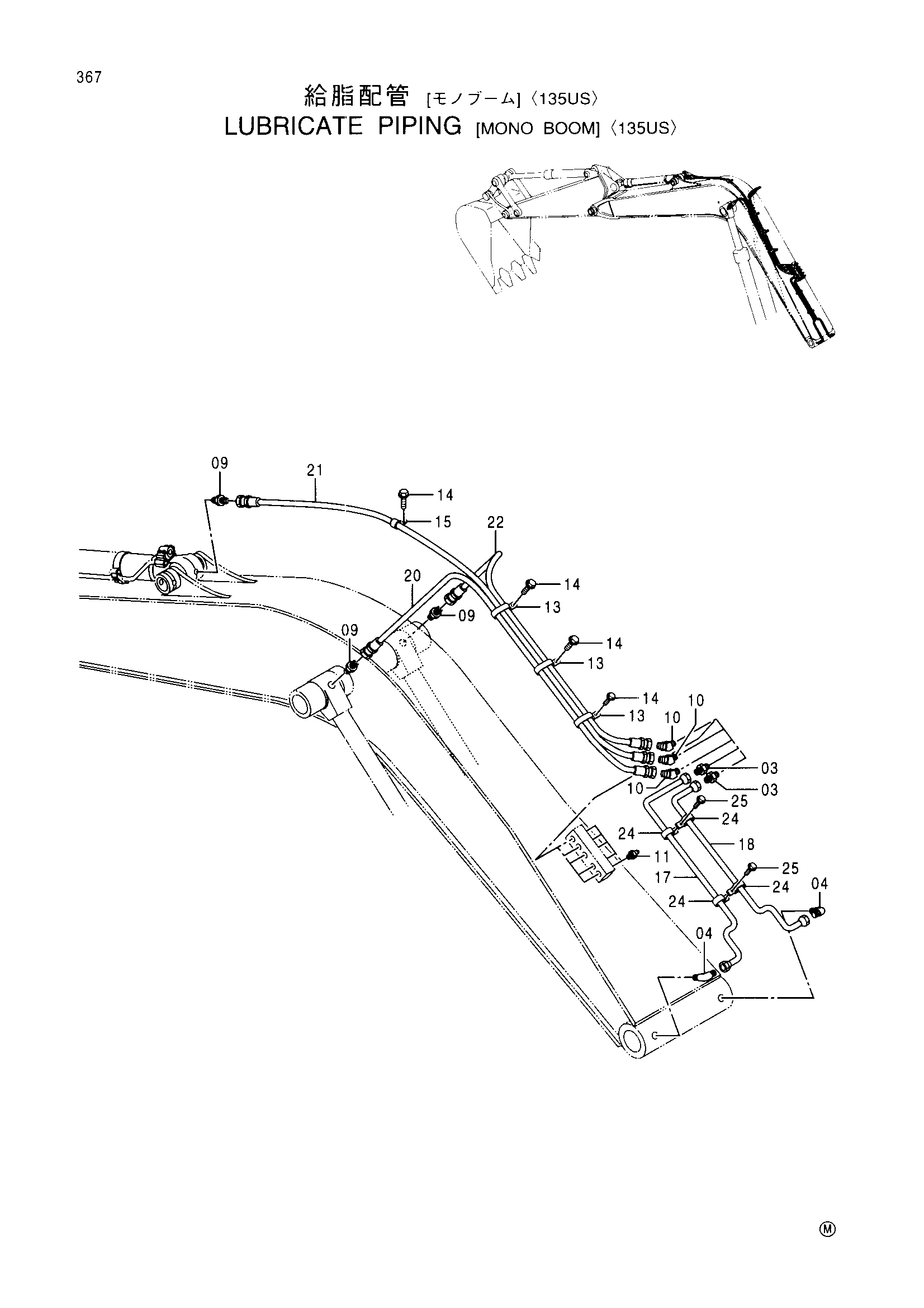

Заводская схема «Смазка трубопроводы <моноблочный стрела><135US>» для HITACHI EX135UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4360981 | Штуцер трубки | 2 |
| 04 | 4345297 | Штуцер трубки | 2 |
| 09 | 4154651 | Адаптер | 3 |
| 10 | 4154655 | Угловой штуцер | 3 |
| 11 | J75482 | Пресс-маслёнка | 5 |
| 13 | 4252877 | Зажим | 3 |
| 14 | J011016 | Болт с шайбой | 4 |
| 15 | 4190261 | Зажим | 1 |
| 17 | 4384949 | Трубка | 1 |
| 18 | 4384917 | Трубка | 1 |
| 20 | 4258878 | Нейлоновый шланг | 1 |
| 21 | 4258472 | Нейлоновый шланг | 1 |
| 22 | 4262279 | Нейлоновый шланг | 1 |
| 24 | 4000854 | Зажим трубка | 4 |
| 25 | M430613 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
