Гидробак — HITACHI EX135UR

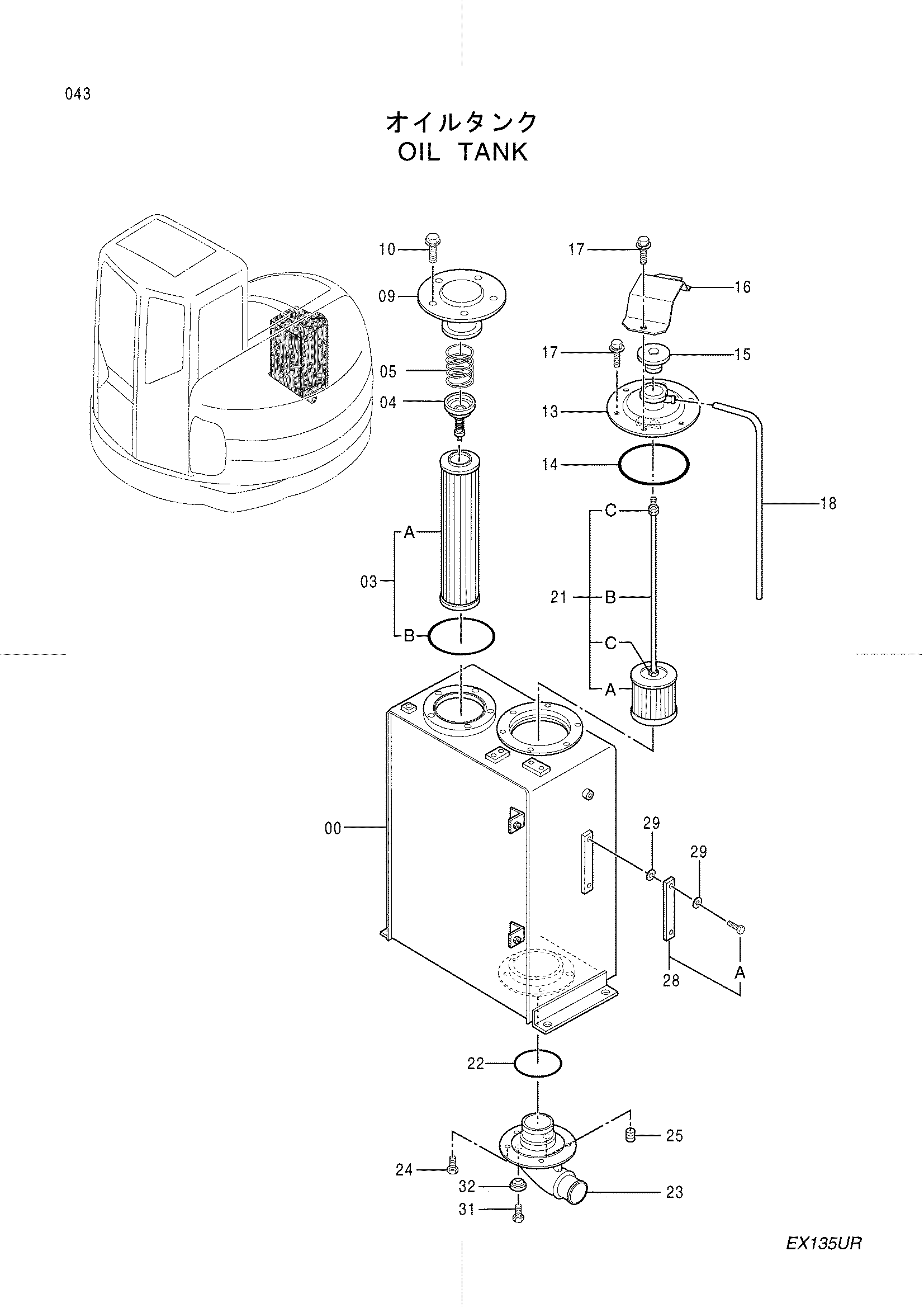

Заводская схема «Гидробак» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6016199 | Гидробак | 1 |
| 03 | 4227353 | Фильтрующий элемент | 1 |
| 03A | 4132686 | Фильтрующий элемент | 1 |
| 03B | A810145 | Уплотнительное кольцо | 1 |
| 04 | 4065280 | Клапан | 1 |
| 05 | 4109393 | Пружина | 1 |
| 09 | 8064791 | Крышка | 1 |
| 10 | J011020 | Болт с шайбой | 5 |
| 13 | 8064790 | Крышка | 1 |
| 14 | A810160 | Уплотнительное кольцо | 1 |
| 15 | 4121125 | Колпачок | 1 |
| 16 | 4282883 | Пластина | 1 |
| 17 | J011025 | Болт с шайбой | 6 |
| 18 | 4149677 | Виниловый шланг | 1 |
| 21 | 4256202 | Всасывающий фильтр | 1 |
| 21A | 4285577 | Сетчатый фильтр | 1 |
| 21B | 4285578 | Шток | 1 |
| 21C | J950010 | Гайка | 3 |
| 22 | 934333 | Уплотнительное кольцо | 1 |
| 23 | 2038156 | Всасывающая трубка | 1 |
| 24 | J011030 | Болт с шайбой | 5 |
| 25 | 94-2011 | Пробка | 1 |
| 28 | 8053499 | Указатель уровня | 1 |
| 28A | 4100967 | Болт | 2 |
| 29 | 449558 | Уплотнительная шайба | 4 |
| 31 | 4364696 | Пробка | 1 |
| 32 | 4250261 | Прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
