Смещаемый гидроцилиндр — HITACHI EX135UR

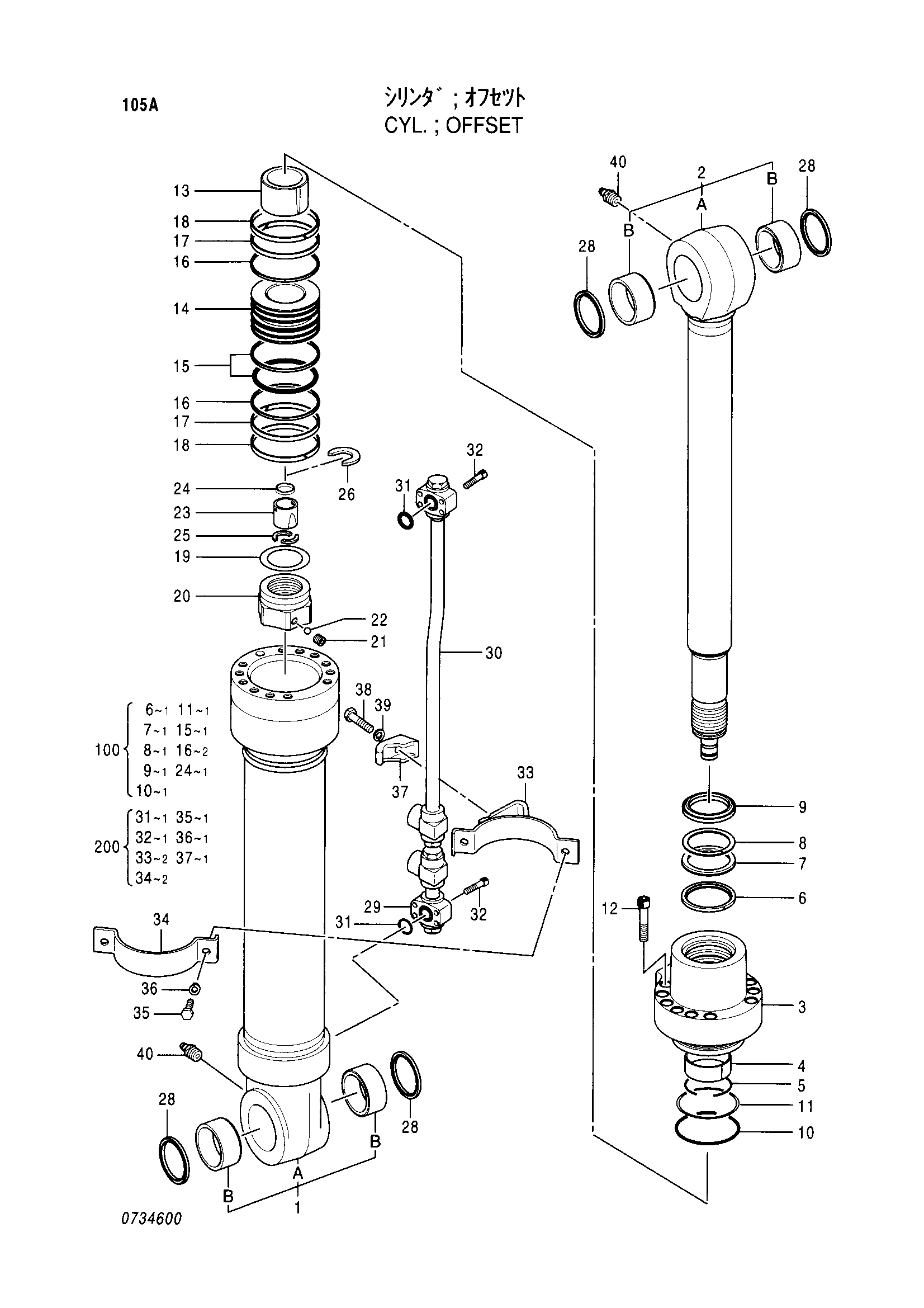

Заводская схема «Смещаемый гидроцилиндр» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4400539	Гидроцилиндр. смещаемый	1
1	0734601	Труба гидроцилиндра	1
1B	4365897	Втулка пальца	2
2	0734602	Шток поршня	1
2B	4365897	Втулка пальца	2
3	0686603	Головка гидроцилиндра	1
4	0310304	Втулка пальца	1
5	0271304	Стопорное кольцо	1
6	0408804	Кольцо	1
7	0271309	U-образная манжета	1
8	0271310	Опорное кольцо	1
9	0666806	Грязесъёмное кольцо	1
10	A811105	Уплотнительное кольцо	1
11	0298904	Опорное кольцо	1
12	0408805	Болт с внутренним шестигранником	12
13	0609107	Амортизирующий подшипник	1
14	0609108	Поршень	1
15	0240915	Кольцо уплотнение в сборе	1
16	0409008	Опорное кольцо	2
17	0667008	Направляющее кольцо	2
18	0298907	Направляющее кольцо	2
19	0609109	Регулировочная шайба	1
20	0686604	Гайка	1
21	0309011	Установочный винт	1
22	0111707	Стальной шарик	1
23	0409012	Амортизирующий подшипник	1
24	0667010	Уплотнение	1
25	0409014	Ограничитель	2
26	0409015	Кольцо	1
28	0409111	Грязесъёмное кольцо	4
29	0609111	Трубка	1
30	0734603	Трубка	1
31	4509181	Уплотнительное кольцо	2
32	0310310	Болт с внутренним шестигранником	8
33	0686605	Лента	1
34	0609115	Лента	1
35	0408815	Болт	2
36	0325913	Шайба	2
37	0310616	Держатель	1
38	0309022	Болт	1
39	0208516	Пружинная шайба	1
40	J75481	Пресс-маслёнка	2
100	4388008	Комплект уплотнений	1
200	0686606	Комплект лента	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
