Напорный трубопроводы — HITACHI EX135UR

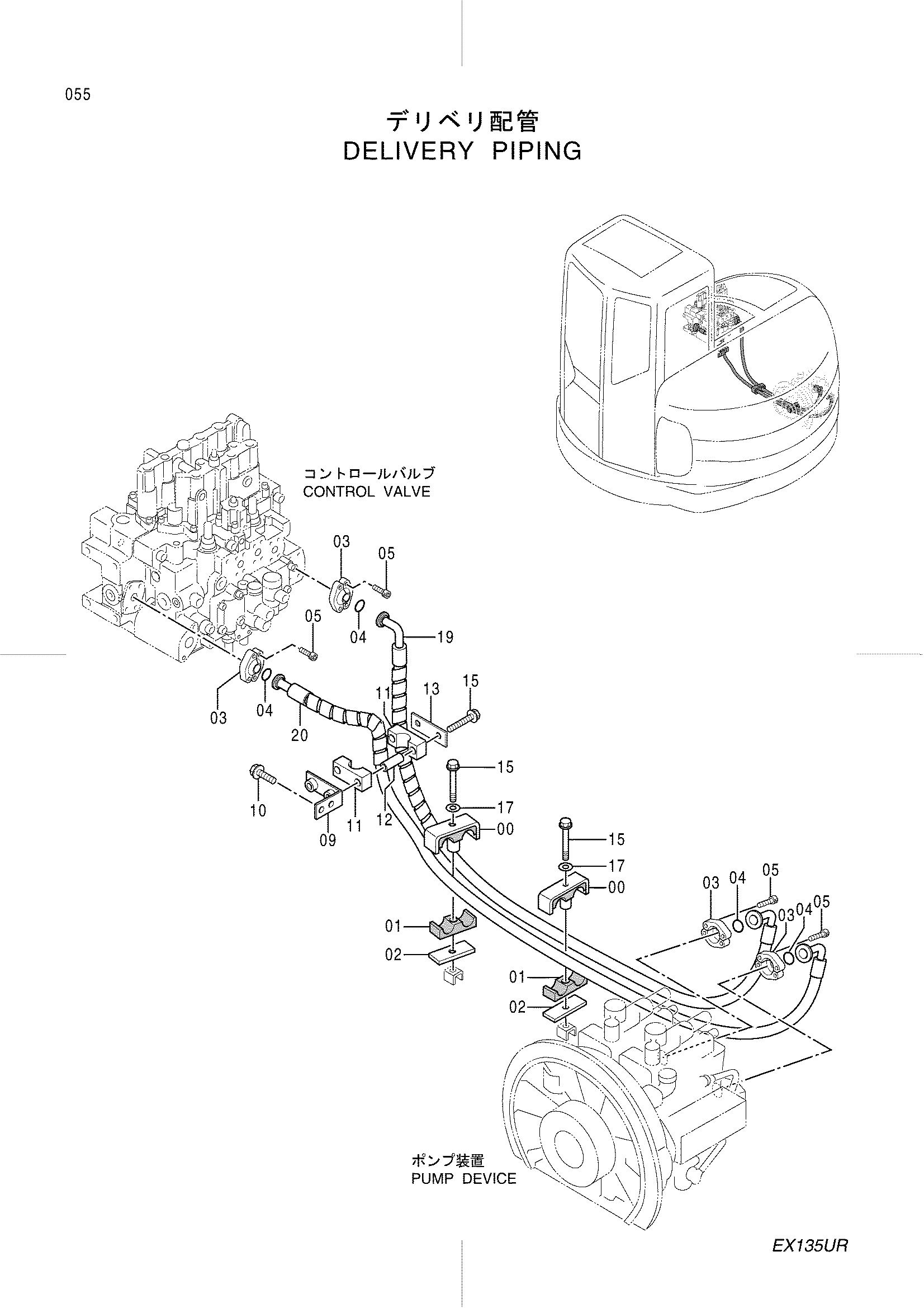

Заводская схема «Напорный трубопроводы» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4285723 | Хомут трубки | 2 |
| 01 | 4285722 | Резиновая прокладка | 2 |
| 02 | 4303989 | Пластина | 2 |
| 03 | 4506459 | Разъёмный фланец | 8 |
| 04 | 971489 | Уплотнительное кольцо | 4 |
| 05 | J781035 | Болт с внутренним шестигранником | 16 |
| 09 | 9747692 | Кронштейн | 1 |
| 10 | J011020 | Болт с шайбой | 2 |
| 11 | 4379618 | Хомут | 2 |
| 12 | 4379621 | Проставка | 2 |
| 13 | 4379619 | Пластина | 1 |
| 15 | J011075 | Болт с шайбой | 4 |
| 17 | A590110 | Плоская шайба | 2 |
| 19 | 9157579 | Шланг в сборе | 1 |
| 20 | 9157577 | Шланг в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
