Пилотный трубопроводы (4-2)<без отвал> — HITACHI EX135UR

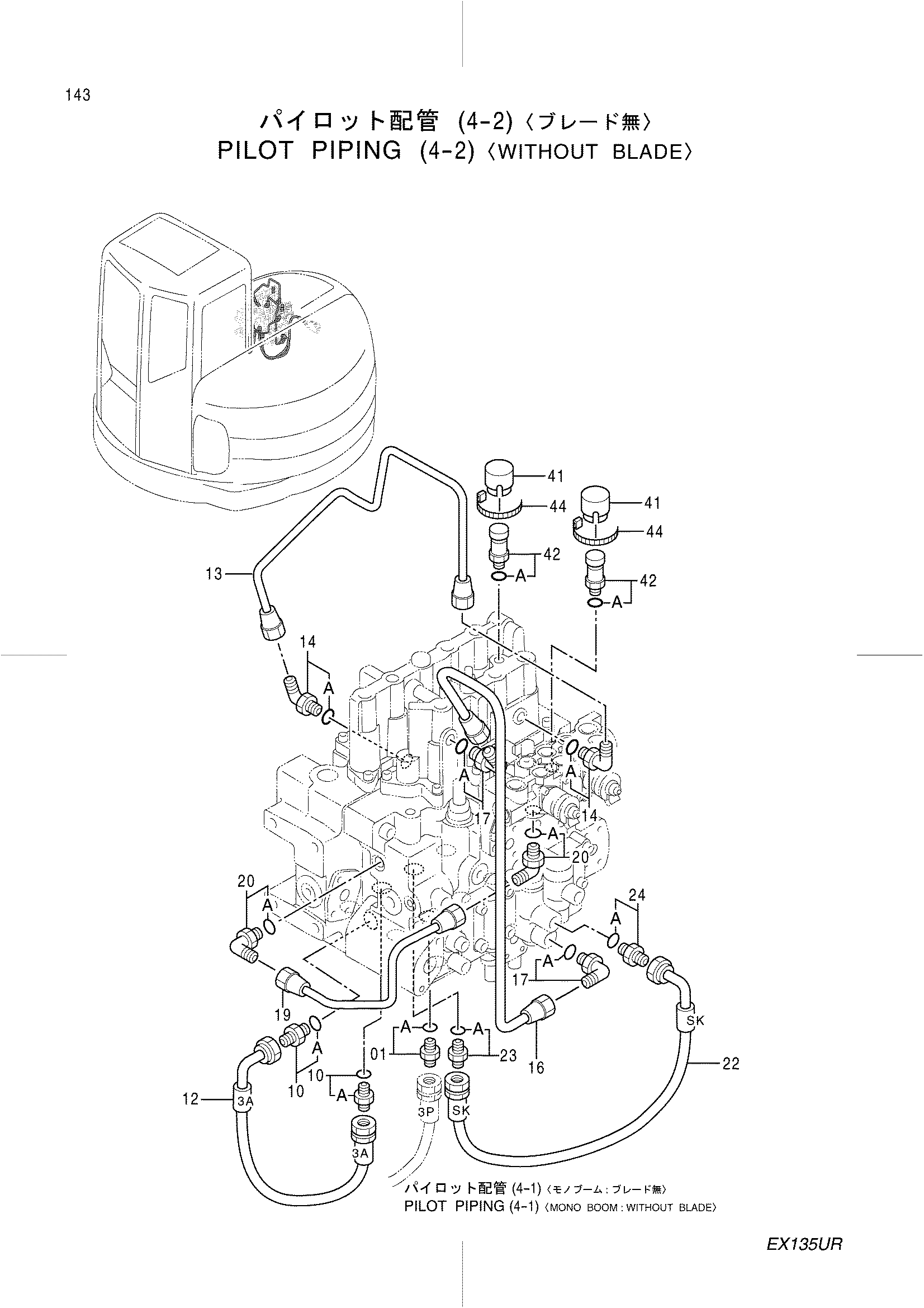

Заводская схема «Пилотный трубопроводы (4-2)<без отвал>» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4200468 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4379165 | Шланг (3A) | 1 |
| 13 | 3077647 | Трубка | 1 |
| 14 | 4293950 | Угловой штуцер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4350072 замена: 4387235 | Трубка | 1 |
| 16 | 4387235 | Трубка | 1 |
| 17 | 4293950 | Угловой штуцер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4348612 | Трубка | 1 |
| 20 | 4293950 | Угловой штуцер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4366273 | Шланг (SK) | 1 |
| 23 | 4200468 | Адаптер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4200465 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4207239 | Колпачок | 2 |
| 42 | 4353686 | Выключатель | 2 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
