Пилотный трубопроводы (3-1)<смещаемый стрела> — HITACHI EX135UR

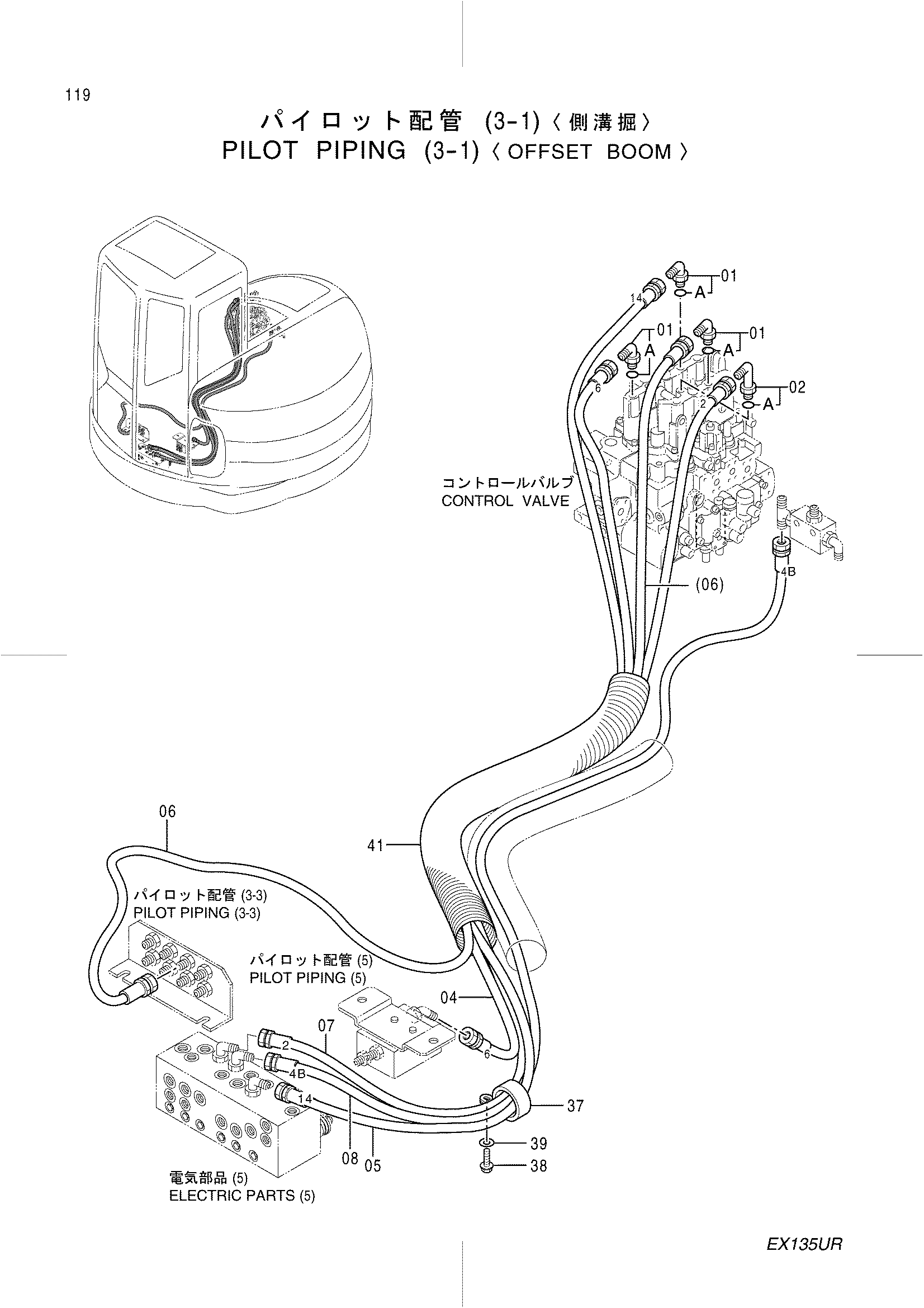

Заводская схема «Пилотный трубопроводы (3-1)<смещаемый стрела>» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4208913 | Угловой штуцер | 3 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4278442 | Угловой штуцер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4366780 | Шланг (6) | 1 |
| 05 | 4376771 | Шланг (14) | 1 |
| 06 | 4377238 | Шланг | 1 |
| 07 | 4366776 | Шланг (2) | 1 |
| 08 | 4376775 | Шланг (4B) | 1 |
| 37 | 4190265 | Зажим | 1 |
| 38 | J011020 | Болт с шайбой | 1 |
| 39 | A590110 | Плоская шайба | 1 |
| 41 | 4379665 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
