Пилотный трубопроводы (5)<моноблочный стрела><с отвал> — HITACHI EX135UR

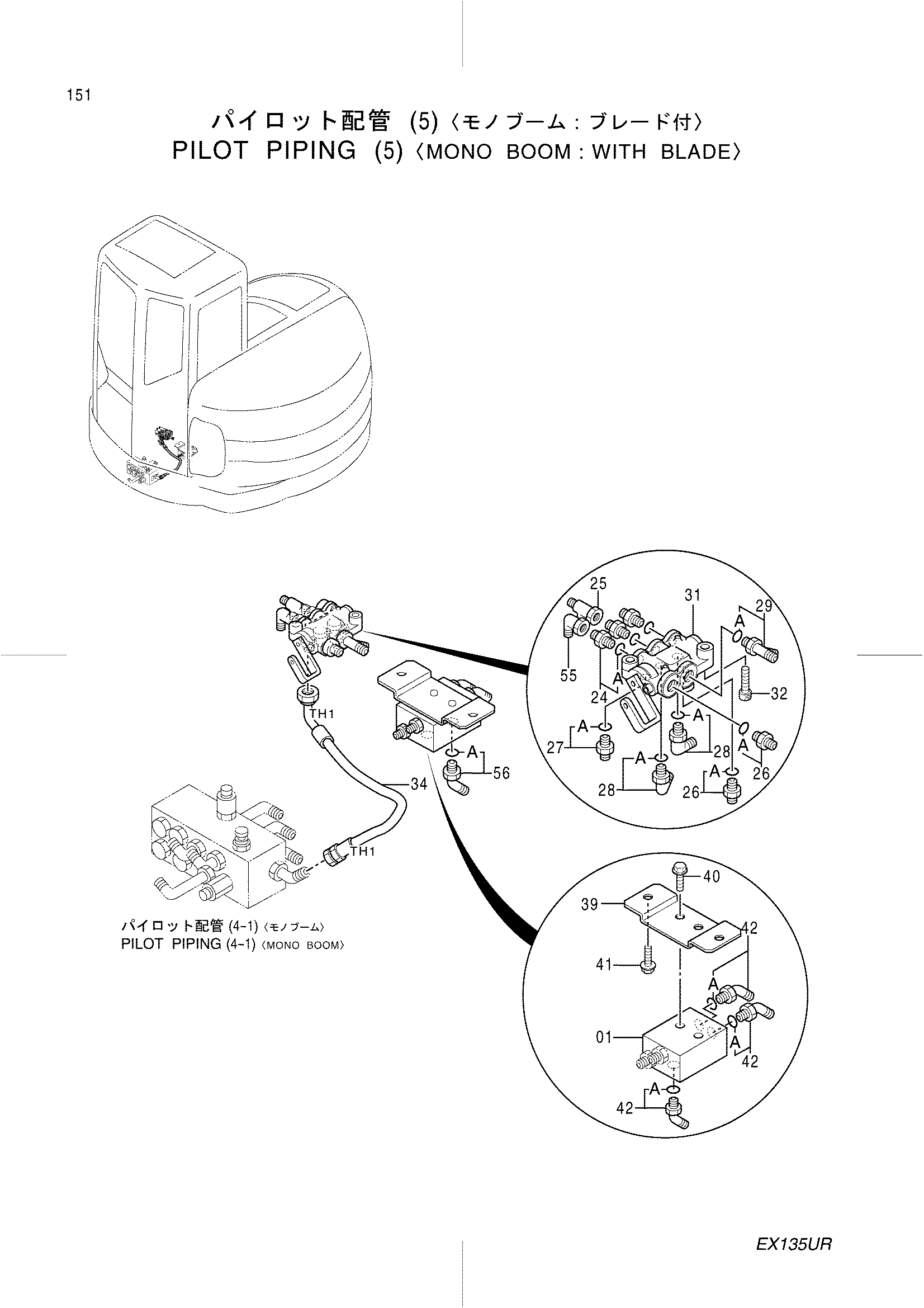

Заводская схема «Пилотный трубопроводы (5)<моноблочный стрела><с отвал>» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4342891 | Клапан регулировочный | 1 |
| 24 | 4261938 | Фильтр | 3 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4246672 | Соединительный штуцер | 1 |
| 26 | 4200466 | Адаптер | 2 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4200467 | Адаптер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4154671 | Угловой штуцер | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4205363 | Тройник | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4359899 | Запорный клапан | 1 |
| 32 | M341045 | Болт с внутренним шестигранником | 2 |
| 34 | 4369216 | Шланг (TH1) | 1 |
| 39 | 4373344 | Кронштейн | 1 |
| 40 | J011020 | Болт с шайбой | 2 |
| 41 | J011016 | Болт с шайбой | 2 |
| 42 | 4190244 | Угловой штуцер | 3 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4239976 | Унион S | 1 |
| 56 | 4190244 | Угловой штуцер | 1 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
