Пилотный трубопроводы (1-1)<моноблочный стрела> — HITACHI EX135UR

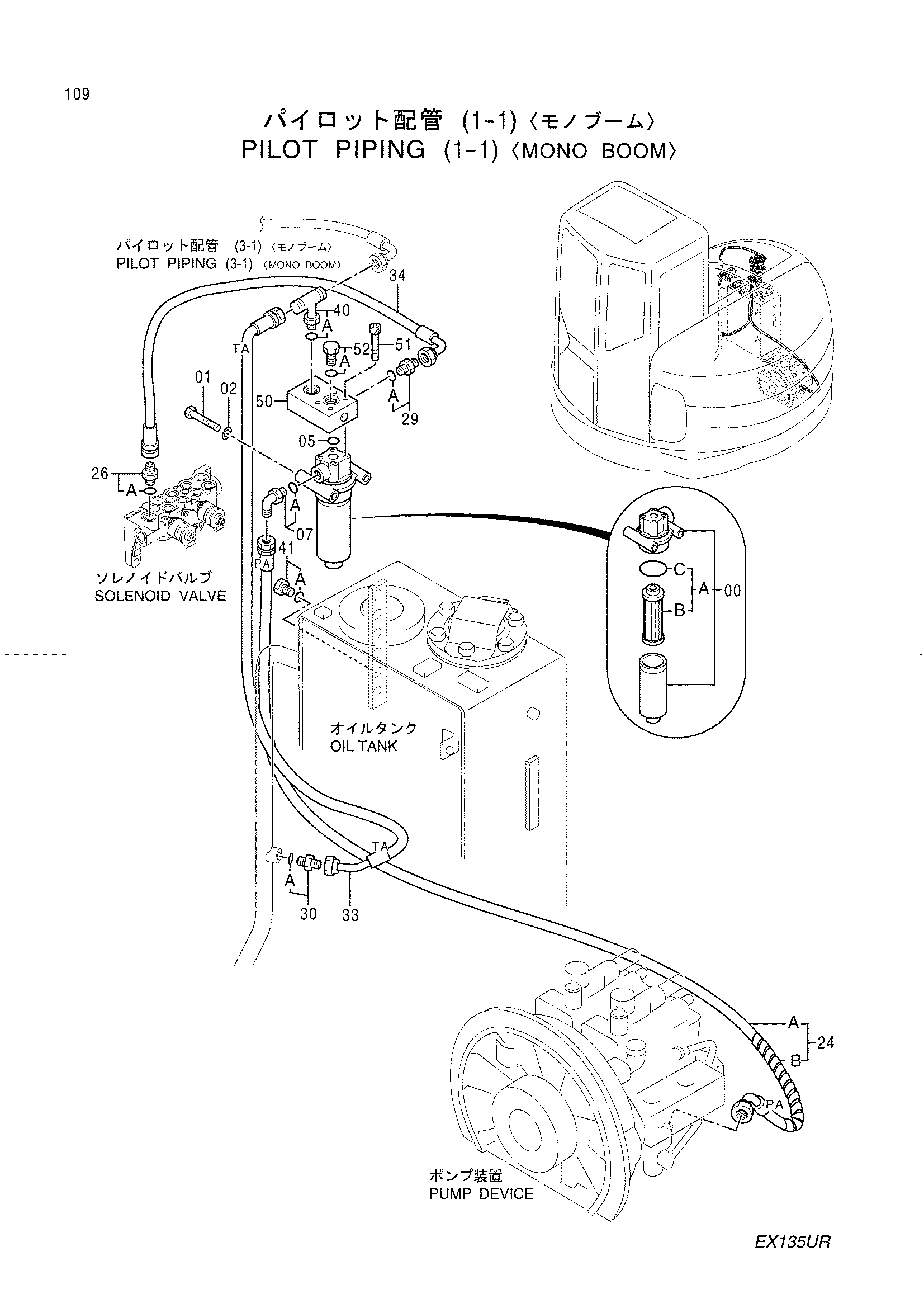

Заводская схема «Пилотный трубопроводы (1-1)<моноблочный стрела>» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330227 | Масляный фильтр | 1 |
| 00A | 4370435 | Фильтрующий элемент | 1 |
| 00B | 4191301 | Фильтрующий элемент | 1 |
| 00C | A811060 | Уплотнительное кольцо | 1 |
| 01 | J901004 | Болт | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 05 | 4506416 | Уплотнительное кольцо | 1 |
| 07 | 4154672 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4377952 замена: 9159584 | Шланг (PA) | 1 |
| 24 | 9159584 | Шланг в сборе | 1 |
| 24A | 4377952 | Шланг (PA) | 1 |
| 24B | 4327294 | Защитный кожух | 1 |
| 26 | 4200466 | Адаптер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4200469 | Адаптер | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4210361 | Адаптер | 1 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4377937 | Шланг (TA) | 1 |
| 34 | 4355423 | Шланг | 1 |
| 40 | 4266330 | Тройник | 1 |
| 40A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | 4092534 | Пробка | 1 |
| 41A | 4506418 | Уплотнительное кольцо | 1 |
| 50 | 4351142 | Предохранительный клапан | 1 |
| 51 | J780865 | Болт с внутренним шестигранником | 4 |
| 52 | 4093624 | Пробка | 1 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
