Сиденье стойка [STD] — HITACHI EX135UR

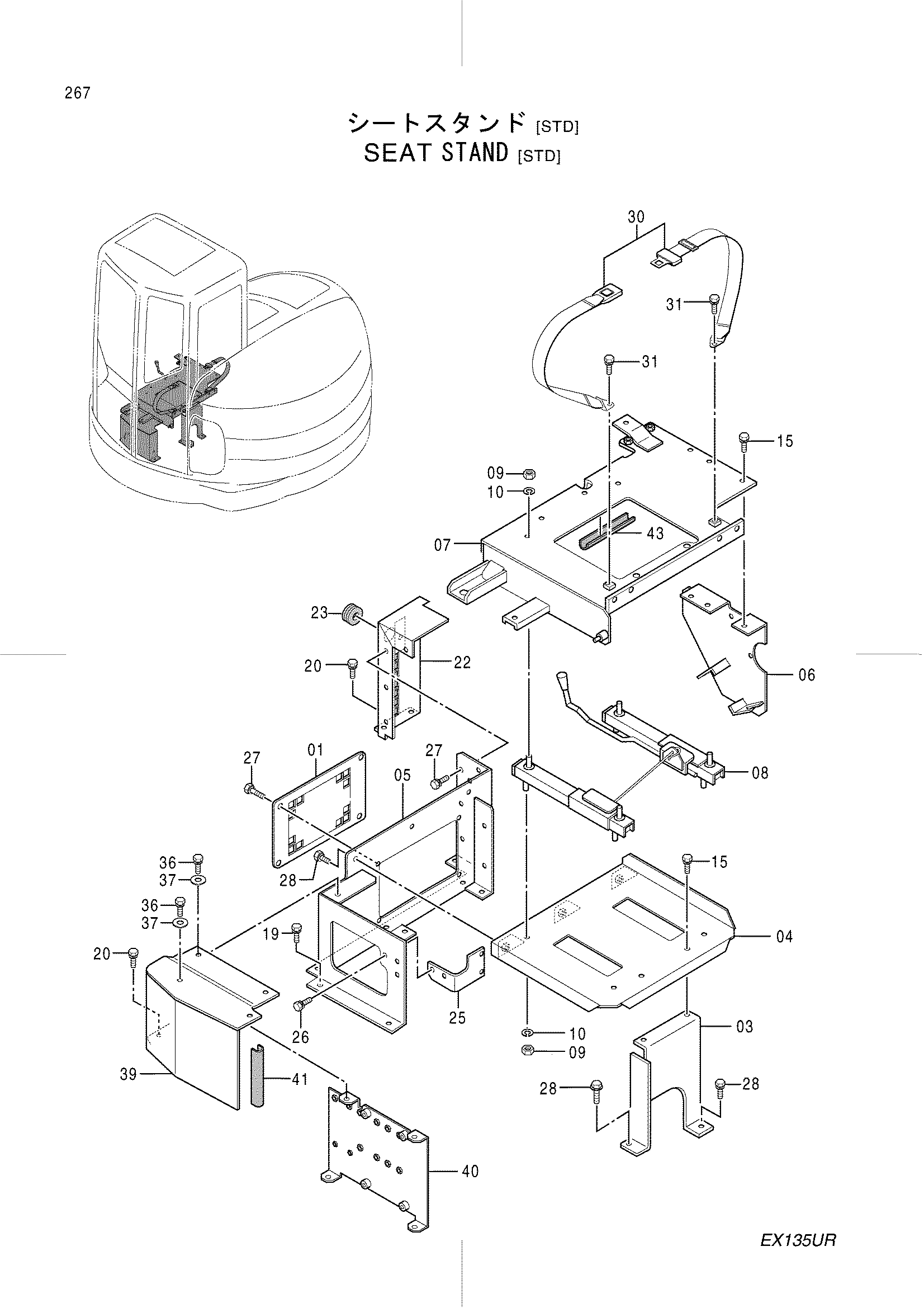

Заводская схема «Сиденье стойка [STD]» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Сиденье стойка [STD] HITACHI EX135UR](/catalog-drawings/8b/8bb3f973-6033-4641-9a1f-8a1e37b6e908.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4338818 | Крышка | 1 |
| 03 | 8064797 | Кронштейн | 1 |
| 04 | 8059832 | Кронштейн | 1 |
| 05 | 7031320 | Кронштейн | 1 |
| 06 | 7031055 | Кронштейн | 1 |
| 07 | 7028967 | Кронштейн | 1 |
| 08 | 4338909 | Ползун | 1 |
| 09 | J952010 | Гайка | 8 |
| 10 | A590910 | Пружинная шайба | 8 |
| 15 | J011030 | Болт с шайбой | 5 |
| 19 | J011025 | Болт с шайбой | 7 |
| 20 | J021025 | Болт с шайбой | 5 |
| 22 | 8060685 | Крышка | 1 |
| 23 | 4198167 | Резиновая втулка | 1 |
| 25 | 8064798 | Кронштейн | 1 |
| 26 | J010820 | Болт с шайбой | 2 |
| 27 | J020820 | Болт с шайбой | 8 |
| 28 | J021030 | Болт с шайбой | 5 |
| 30 | 4343542 | Сиденье ремень | 1 |
| 31 | J011025 | Болт с шайбой | 2 |
| 36 | J011025 | Болт с шайбой | 4 |
| 37 | A590110 | Плоская шайба | 4 |
| 39 | 7031714 | Крышка | 1 |
| 40 | 7031718 | Кронштейн | 1 |
| 41 | 4379762 | Резиновая прокладка | 1 |
| 42 | 4382953 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
