Задний крышка [EU] — HITACHI EX135UR

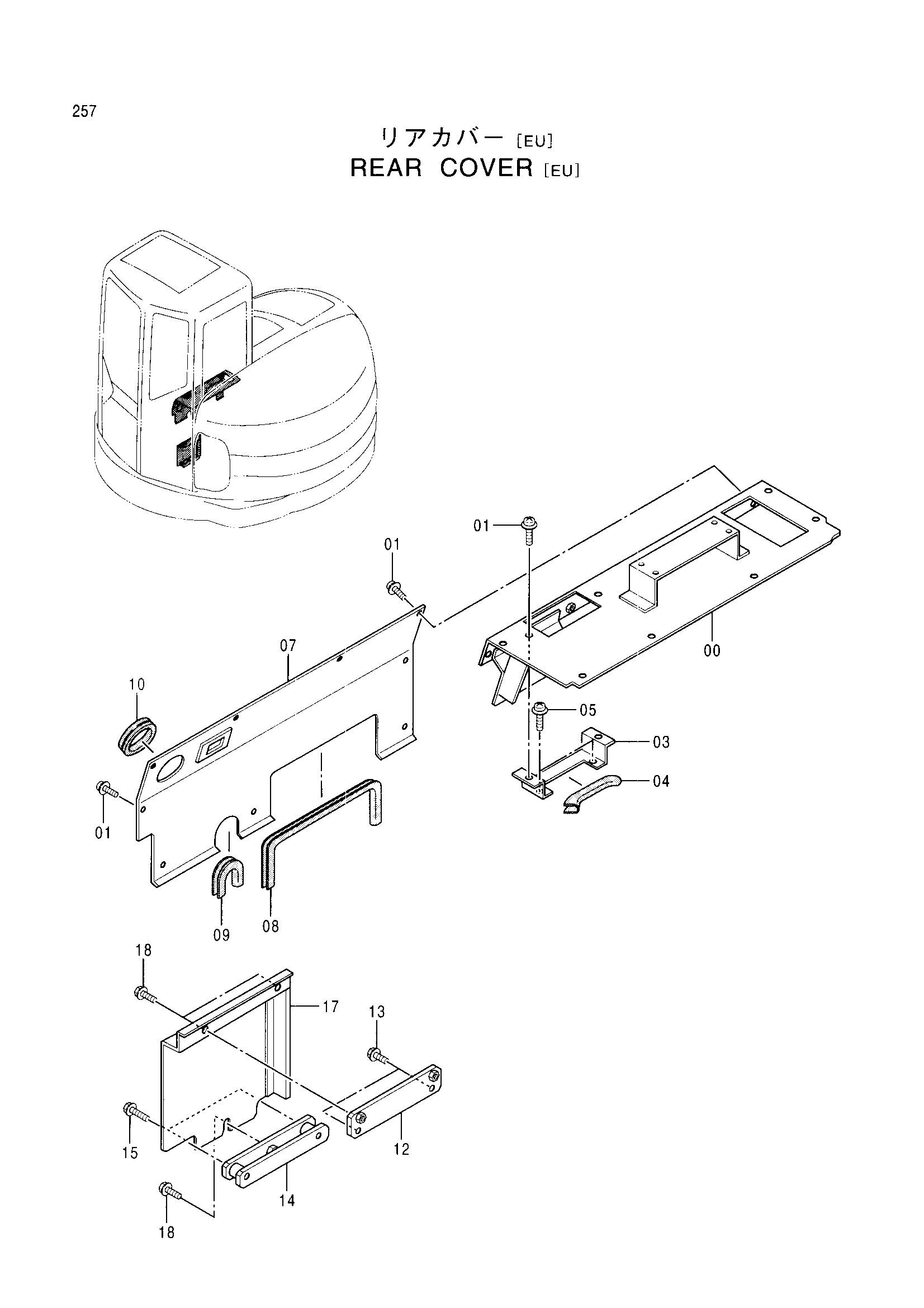

Заводская схема «Задний крышка [EU]» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Задний крышка [EU] HITACHI EX135UR](/catalog-drawings/4b/4bce926a-73eb-4ddd-a9bf-1536070fba02.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7037499 | Крышка | 1 |
| 01 | J460616 | Винт с шайбой | 17 |
| 03 | 9735273 | Кронштейн | 1 |
| 04 | 4340114 | Резиновая прокладка | 1 |
| 05 | J450620 | Винт с шайбой | 2 |
| 07 | 8080496 | Крышка | 1 |
| 08 | 4362406 | Резиновая прокладка | 1 |
| 09 | 4365958 | Резиновая прокладка | 1 |
| 10 | 4143612 | Резиновая втулка | 1 |
| 12 | 9747775 | Кронштейн | 1 |
| 13 | J020825 | Болт с шайбой | 2 |
| 14 | 9747776 | Проставка | 1 |
| 15 | J020850 | Болт с шайбой | 2 |
| 17 | 8068005 | Крышка | 1 |
| 18 | J020816 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
