Основной трубопроводы (1)<моноблочный стрела> — HITACHI EX135UR

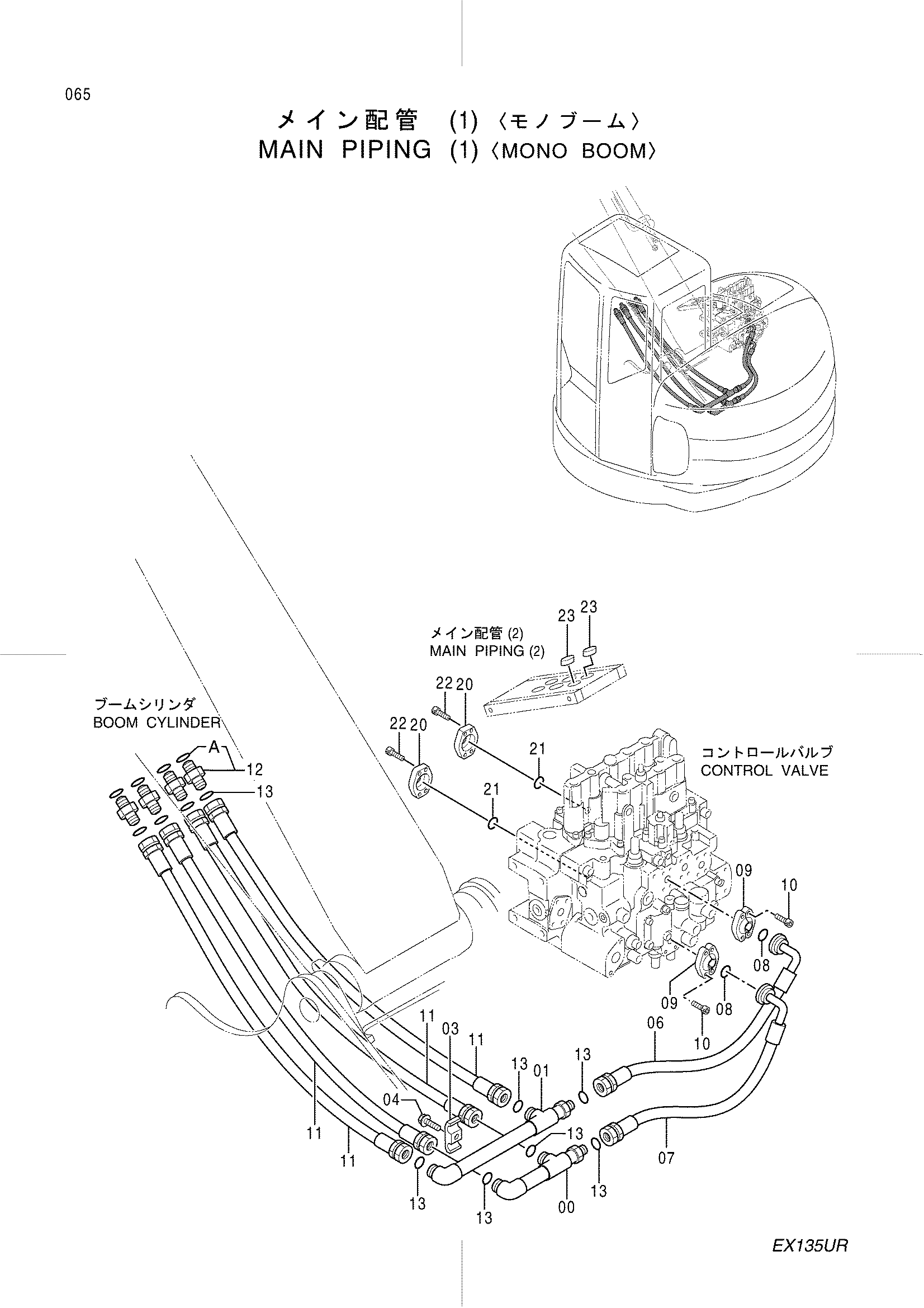

Заводская схема «Основной трубопроводы (1)<моноблочный стрела>» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9746058 | Трубка | 1 |
| 01 | 9746059 | Трубка | 1 |
| 03 | 4189858 | Хомут трубки | 1 |
| 04 | J011250 | Болт с шайбой | 1 |
| 06 | 4377834 | Шланг | 1 |
| 07 | 4377833 | Шланг | 1 |
| 08 | 4510167 | Уплотнительное кольцо | 2 |
| 09 | 4510173 | Разъёмный фланец | 4 |
| 10 | J780825 | Болт с внутренним шестигранником | 8 |
| 11 | 4377835 | Шланг | 4 |
| 12 | 4189602 | Адаптер | 4 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4138938 | Уплотнительное кольцо | 10 |
| 20 | 4385796 | Пластина | 2 |
| 21 | 4385800 | Уплотнительное кольцо | 2 |
| 22 | J781035 | Болт с внутренним шестигранником | 8 |
| 23 | 4386825 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
