Воздушный фильтр — HITACHI EX135UR

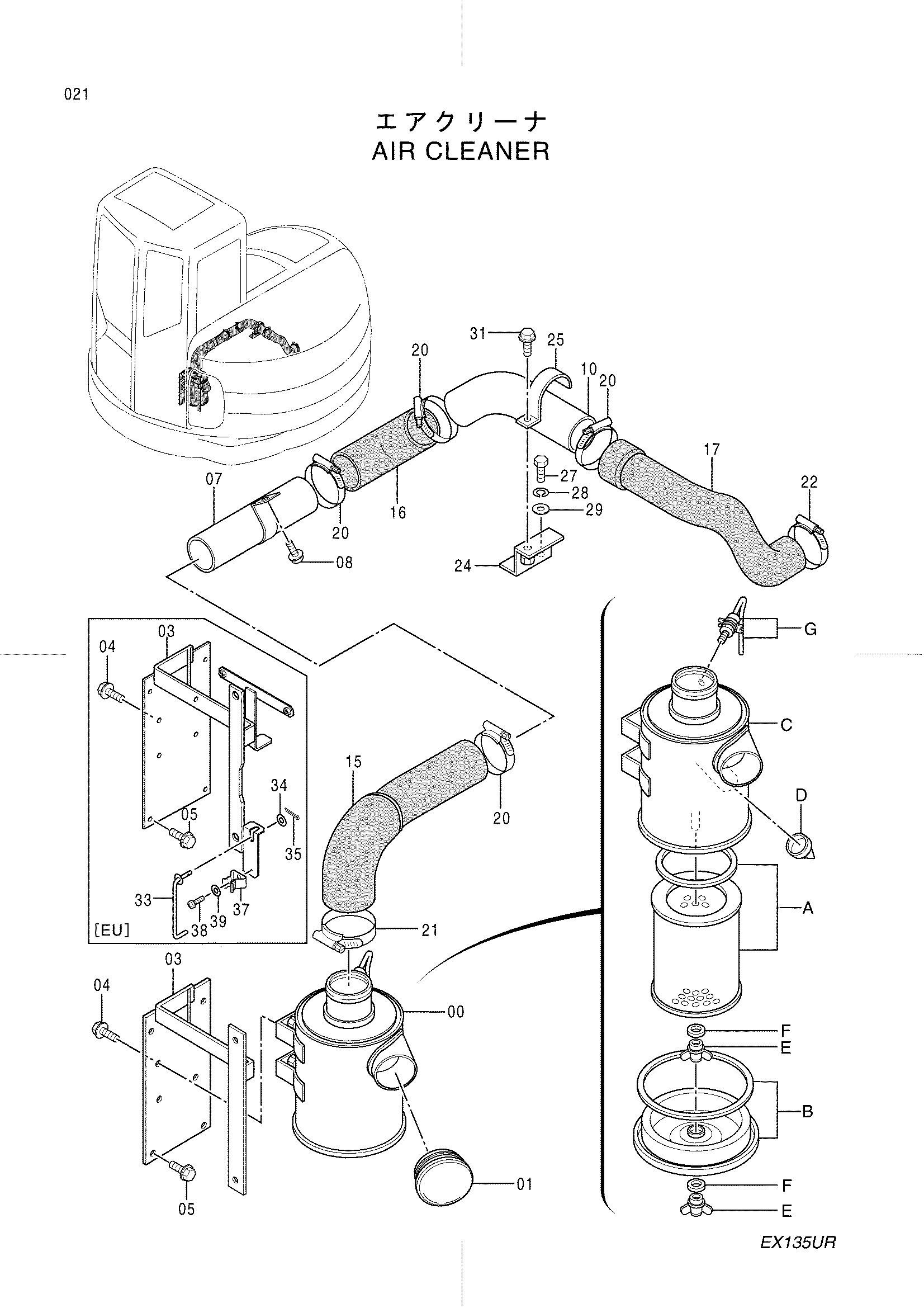

Заводская схема «Воздушный фильтр» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4360155 | Фильтр воздушный | 1 |
| 00A | 4379815 | Элемент | 1 |
| 00B | 4379816 | Крышка | 1 |
| 00C | 4379817 | Корпус | 1 |
| 00D | 4379818 | Клапан | 1 |
| 00E | 4285621 | Гайка винг | 2 |
| 00F | 4285622 | Манжета | 2 |
| 00G | 4379819 | Индикатор | 1 |
| 01 | 4334755 | Экран | 1 |
| 03 | 7031165 | Кронштейн [STD] | 1 |
| 03 | 7036735 | Кронштейн [EU] | 1 |
| 04 | J011025 | Болт с шайбой | 4 |
| 05 | J011020 | Болт с шайбой | 4 |
| 07 | 9745955 | Трубка впускной | 1 |
| 08 | J021025 | Болт с шайбой | 1 |
| 10 | 4362712 | Трубка впускной | 1 |
| 15 | 3074746 | Воздушный шланг | 1 |
| 16 | 4362713 | Воздушный шланг | 1 |
| 17 | 3074745 | Воздушный шланг | 1 |
| 20 | 4507512 | Хомут шланга | 4 |
| 21 | 4507397 | Хомут шланга | 1 |
| 22 | 4504491 | Хомут шланга | 1 |
| 24 | 9746232 | Кронштейн | 1 |
| 25 | 4365844 | Хомут трубки | 1 |
| 27 | M111020 | Болт | 2 |
| 28 | A590910 | Пружинная шайба | 2 |
| 29 | A590110 | Плоская шайба | 2 |
| 31 | J021025 | Болт с шайбой | 1 |
| 33 | 9754650 | Стойка [EU] | 1 |
| 34 | A590108 | Плоская шайба | 1 |
| 35 | A762020 | Палец разрезной [EU] | 1 |
| 37 | 4330276 | Держатель [EU] | 1 |
| 38 | M430410 | Винт [EU] | 1 |
| 39 | A590104 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
