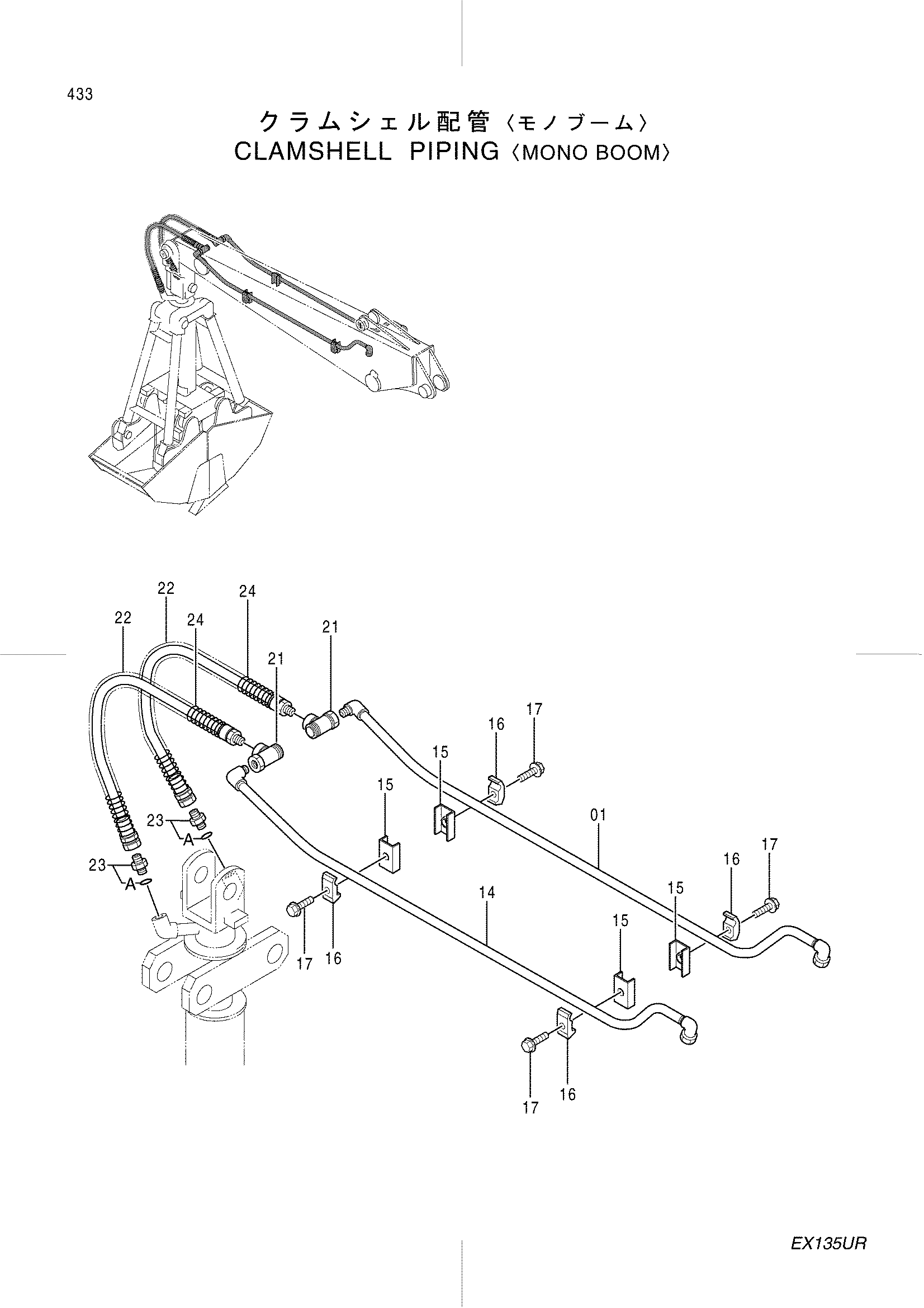

Грейфер трубопроводы <моноблочный стрела> — HITACHI EX135UR

Заводская схема «Грейфер трубопроводы <моноблочный стрела>» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8052713	Трубка	1
14	8052712	Трубка	1
15	9735916	Седло винта	4
16	4190125	Хомут трубки	4
17	J011250	Болт с шайбой	4
21	4288722	Соединение свивел	2
22	4288438	Шланг	2
23	4042032	Адаптер	2
23A	4506418	Уплотнительное кольцо	1
24	4053607	Защита шланга	2

Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
