Основной трубопроводы (5)<с отвал> — HITACHI EX135UR

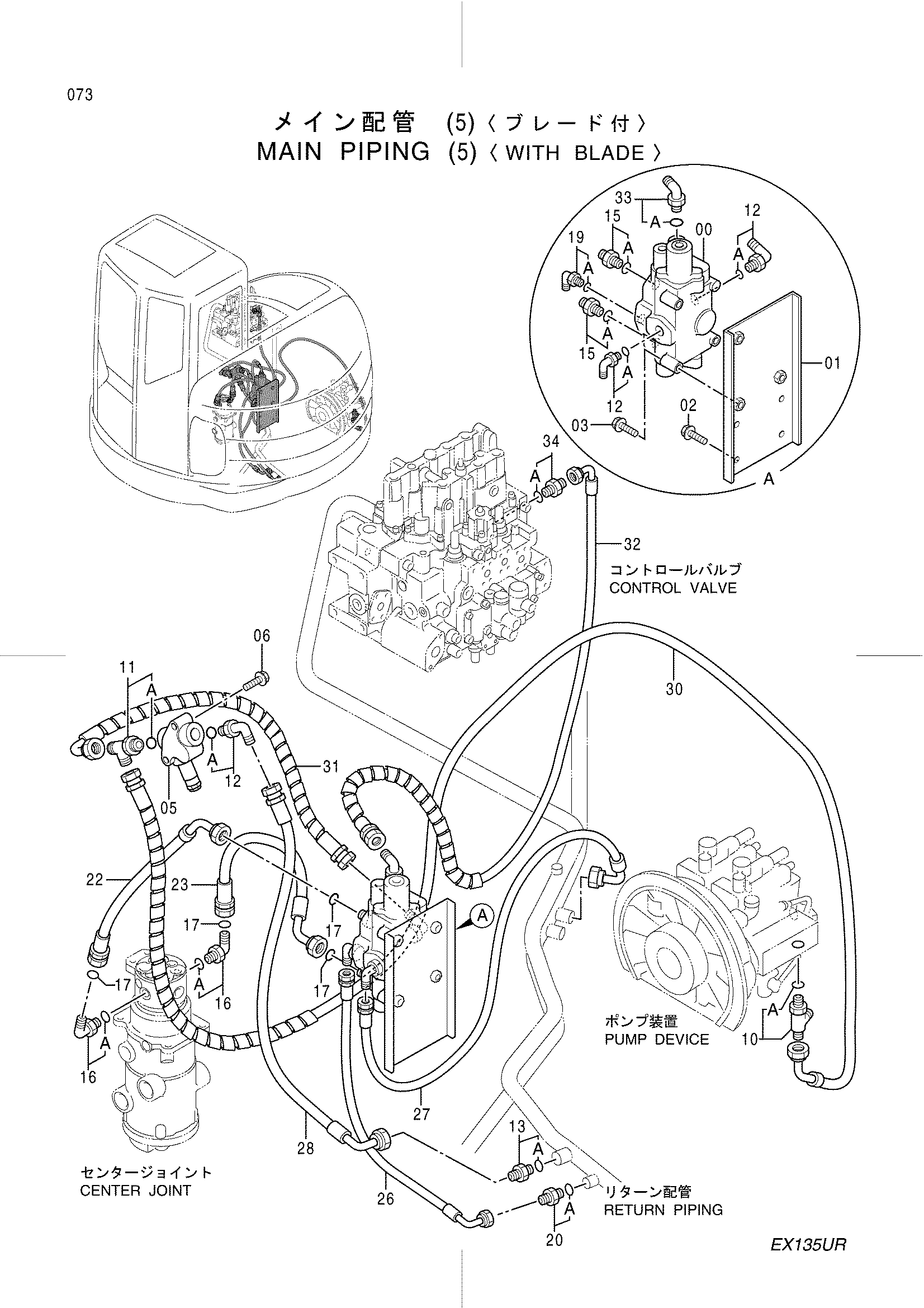

Заводская схема «Основной трубопроводы (5)<с отвал>» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4361117 | Гидрораспределитель | 1 |
| 01 | 8062383 | Кронштейн | 1 |
| 02 | J011025 | Болт с шайбой | 4 |
| 03 | J011290 | Болт с шайбой | 3 |
| 05 | 4342051 | Предохранительный клапан | 1 |
| 06 | J010855 | Болт с шайбой | 2 |
| 10 | 4270679 | Тройник | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4217343 | Тройник | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4154672 | Угловой штуцер | 3 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4210361 | Адаптер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4189602 | Адаптер | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4200580 | Угловой штуцер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4138938 | Уплотнительное кольцо | 4 |
| 19 | 4200471 | Угловой штуцер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4200466 | Адаптер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4377913 | Шланг | 1 |
| 23 | 4377912 | Шланг | 1 |
| 26 | 4377924 | Шланг | 1 |
| 27 | 4377978 | Шланг | 1 |
| 28 | 4377936 | Шланг | 1 |
| 30 | 9157621 | Шланг в сборе | 1 |
| 31 | 9157623 | Шланг в сборе | 1 |
| 32 | 9157674 | Шланг в сборе | 1 |
| 33 | 4154671 | Угловой штуцер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4376657 | Адаптер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
