Основной трубопроводы (4) — HITACHI EX135UR

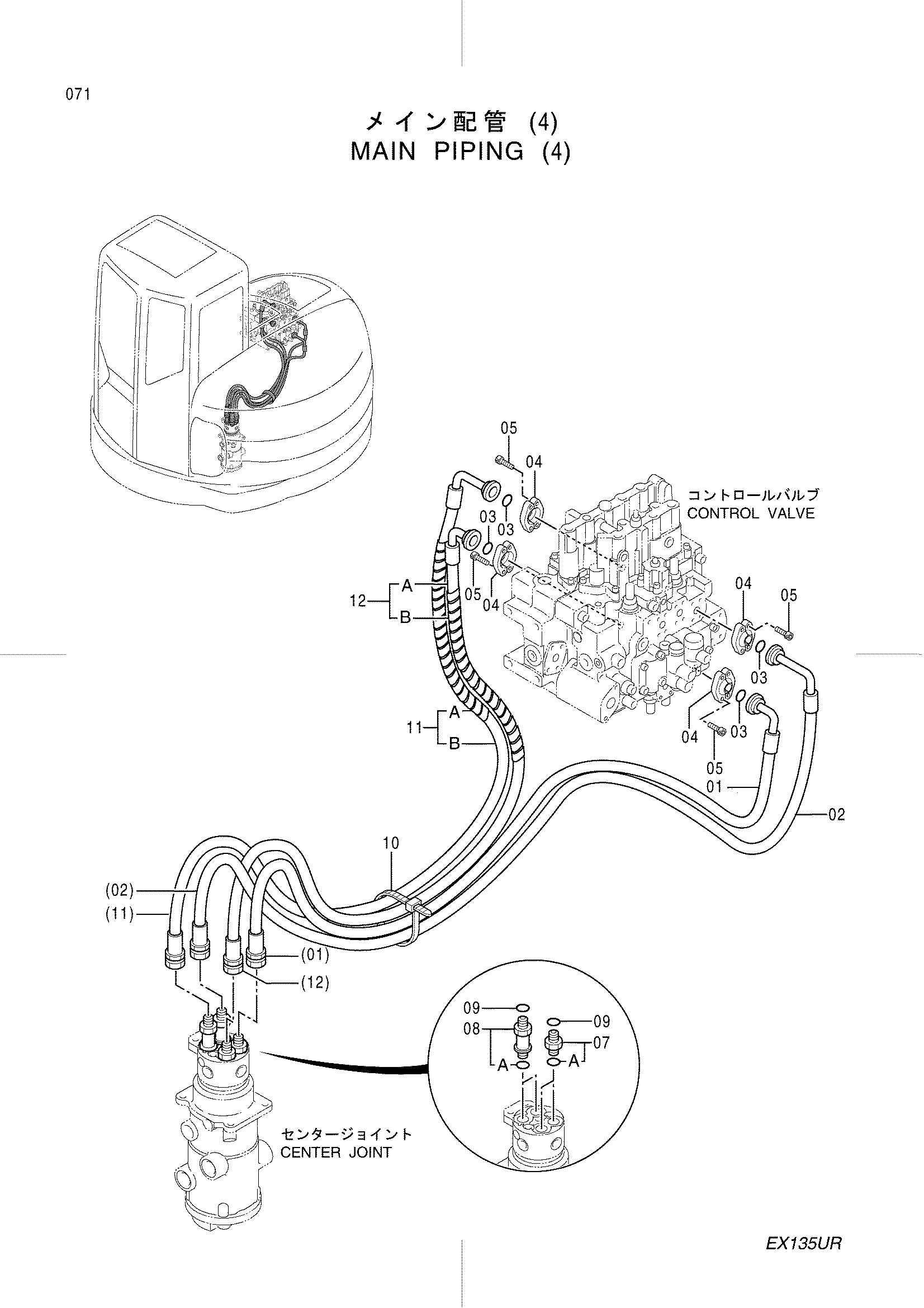

Заводская схема «Основной трубопроводы (4)» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4377838 | Шланг | 1 |
| 02 | 4377839 | Шланг | 1 |
| 03 | 4510167 | Уплотнительное кольцо | 4 |
| 04 | 4510173 | Разъёмный фланец | 8 |
| 05 | J780825 | Болт с внутренним шестигранником | 16 |
| 07 | 4188623 | Адаптер | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4188625 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4138938 | Уплотнительное кольцо | 4 |
| 10 | 4121859 | Ленточный зажим | 1 |
| 11 | 4377840 замена: 9158325 | Шланг | 1 |
| 11 | 9158325 | Шланг в сборе | 1 |
| 11A | 4377840 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 1 |
| 12 | 4377840 замена: 9158323 | Шланг | 1 |
| 12 | 9158323 | Шланг в сборе | 1 |
| 12A | 4377840 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
