Крышка (7)[STD] — HITACHI EX135UR

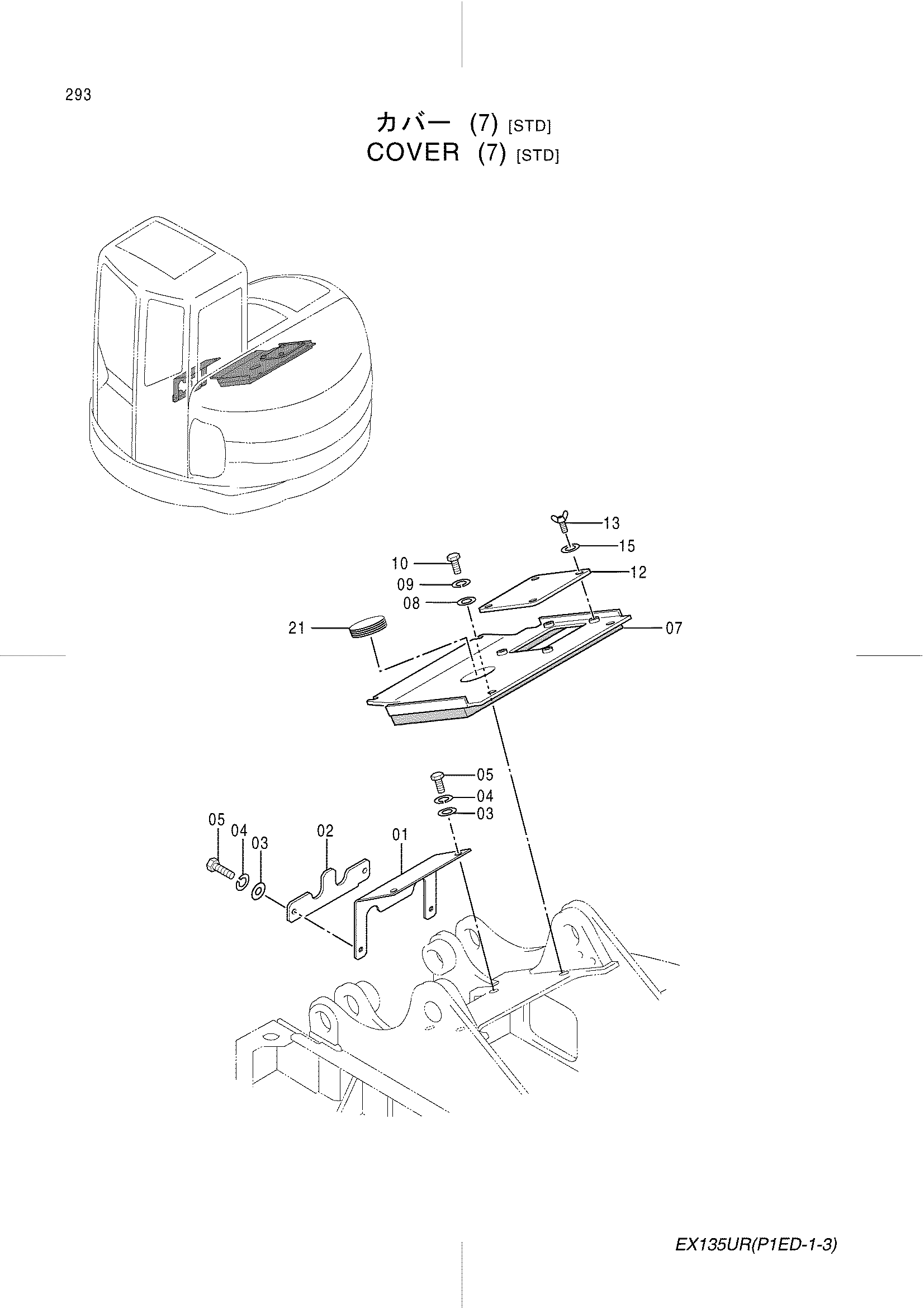

Заводская схема «Крышка (7)[STD]» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка (7)[STD] HITACHI EX135UR](/catalog-drawings/f9/f966d1a8-ff93-450a-b46c-b7257b3ba848.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3078420 | Крышка | 1 |
| 02 | 4381359 | Крышка | 1 |
| 03 | J217083 | Шайба | 4 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | J901020 | Болт | 4 |
| 07 | 7031535 | Крышка | 1 |
| 07 | 7031535 | Крышка | 1 |
| 07 | 7033057 | Крышка | 1 |
| 07 | 7033057 | Крышка | 1 |
| 08 | A590110 | Плоская шайба | 2 |
| 09 | A590910 | Пружинная шайба | 2 |
| 10 | J901020 | Болт | 2 |
| 12 | 4377522 | Крышка | 1 |
| 13 | M360616 | Болт винг | 4 |
| 15 | A590106 | Плоская шайба | 4 |
| 21 | 4143612 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
