Пилотный трубопроводы (7) — HITACHI EX135UR

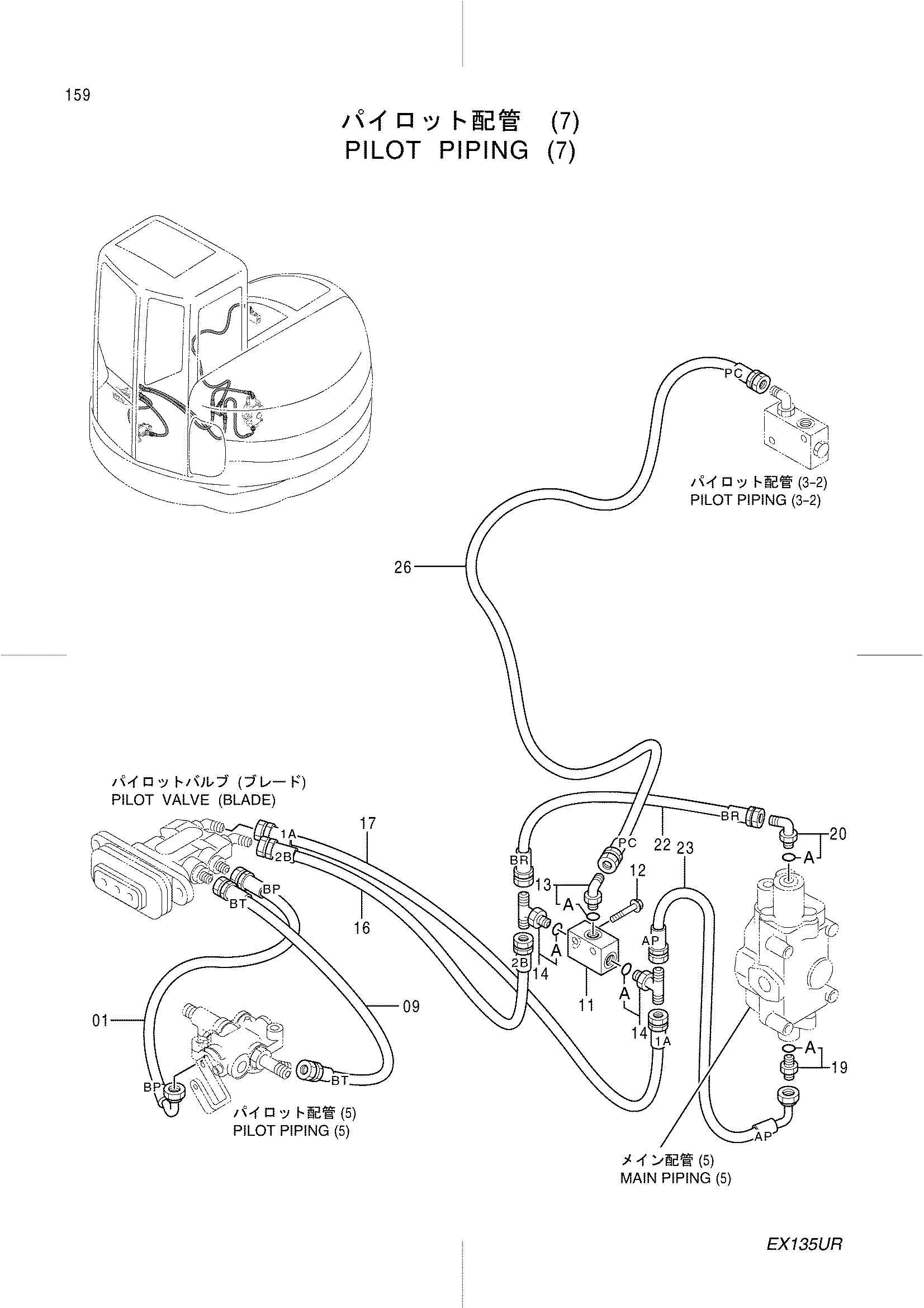

Заводская схема «Пилотный трубопроводы (7)» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4377475 | Шланг (BP) | 1 |
| 09 | 4377468 | Шланг (BT) | 1 |
| 11 | 4203447 | Челночный клапан | 1 |
| 12 | J010850 | Болт с шайбой | 2 |
| 13 | 4156434 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4208473 | Тройник | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4377470 | Шланг (2B) | 1 |
| 17 | 4377471 | Шланг (1A) | 1 |
| 19 | 4200466 | Адаптер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4154671 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4377472 | Шланг (BR) | 1 |
| 23 | 4377476 | Шланг (AP) | 1 |
| 26 | 4379173 | Шланг (PC) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
