Крышка (5)[STD] — HITACHI EX135UR

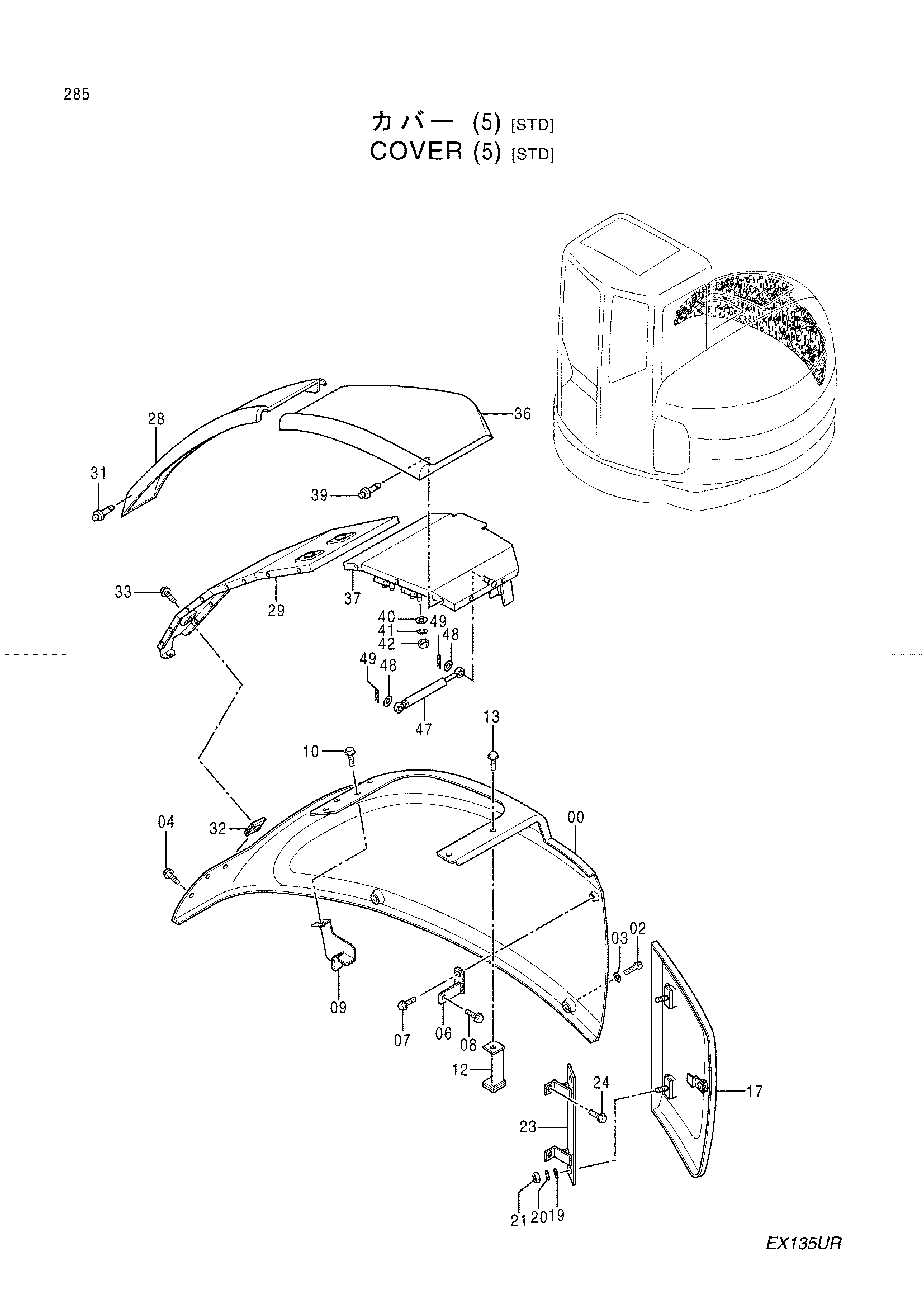

Заводская схема «Крышка (5)[STD]» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка (5)[STD] HITACHI EX135UR](/catalog-drawings/26/262c51a1-d291-40a2-aad0-a0d7e9f1915c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4360098 | Крышка | 1 |
| 00 | 4378217 | Крышка | 1 |
| 00 | 4378220 | Крышка | 1 |
| 00 | 4378223 | Крышка | 1 |
| 02 | J781030 | Болт с внутренним шестигранником | 2 |
| 03 | A590110 | Плоская шайба | 2 |
| 04 | J021030 | Болт с шайбой | 4 |
| 06 | 9747428 | Кронштейн | 1 |
| 07 | J021020 | Болт с шайбой | 1 |
| 08 | J031025 | Болт с шайбой | 1 |
| 09 | 8065963 | Кронштейн | 1 |
| 10 | J021030 | Болт с шайбой | 1 |
| 12 | 8067083 | Кронштейн | 1 |
| 13 | J021030 | Болт с шайбой | 1 |
| 17 | 4360099 | Крышка | 1 |
| 17 | 4378218 | Крышка | 1 |
| 17 | 4378221 | Крышка | 1 |
| 17 | 4378224 | Крышка | 1 |
| 19 | J217083 | Шайба | 2 |
| 20 | A590910 | Пружинная шайба | 2 |
| 21 | J950010 | Гайка | 2 |
| 23 | 8065068 | Опора | 1 |
| 24 | J021030 | Болт с шайбой | 2 |
| 28 | 4360100 | Крышка | 1 |
| 29 | 7031732 | Крышка | 1 |
| 31 | 4334195 | Заклёпка | 17 |
| 32 | 9742925 | Седло винта | 3 |
| 33 | J031030 | Болт с шайбой | 3 |
| 36 | 4360101 | Крышка | 1 |
| 37 | 7031734 | Крышка | 1 |
| 39 | 4334195 | Заклёпка | 8 |
| 40 | 4345144 | Шайба | 4 |
| 41 | A590908 | Пружинная шайба | 4 |
| 42 | M500807 | Гайка | 4 |
| 47 | 4368610 | Стойка | 1 |
| 48 | A590108 | Плоская шайба | 2 |
| 49 | 4022697 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
