Крышка (2)[EU] — HITACHI EX135UR

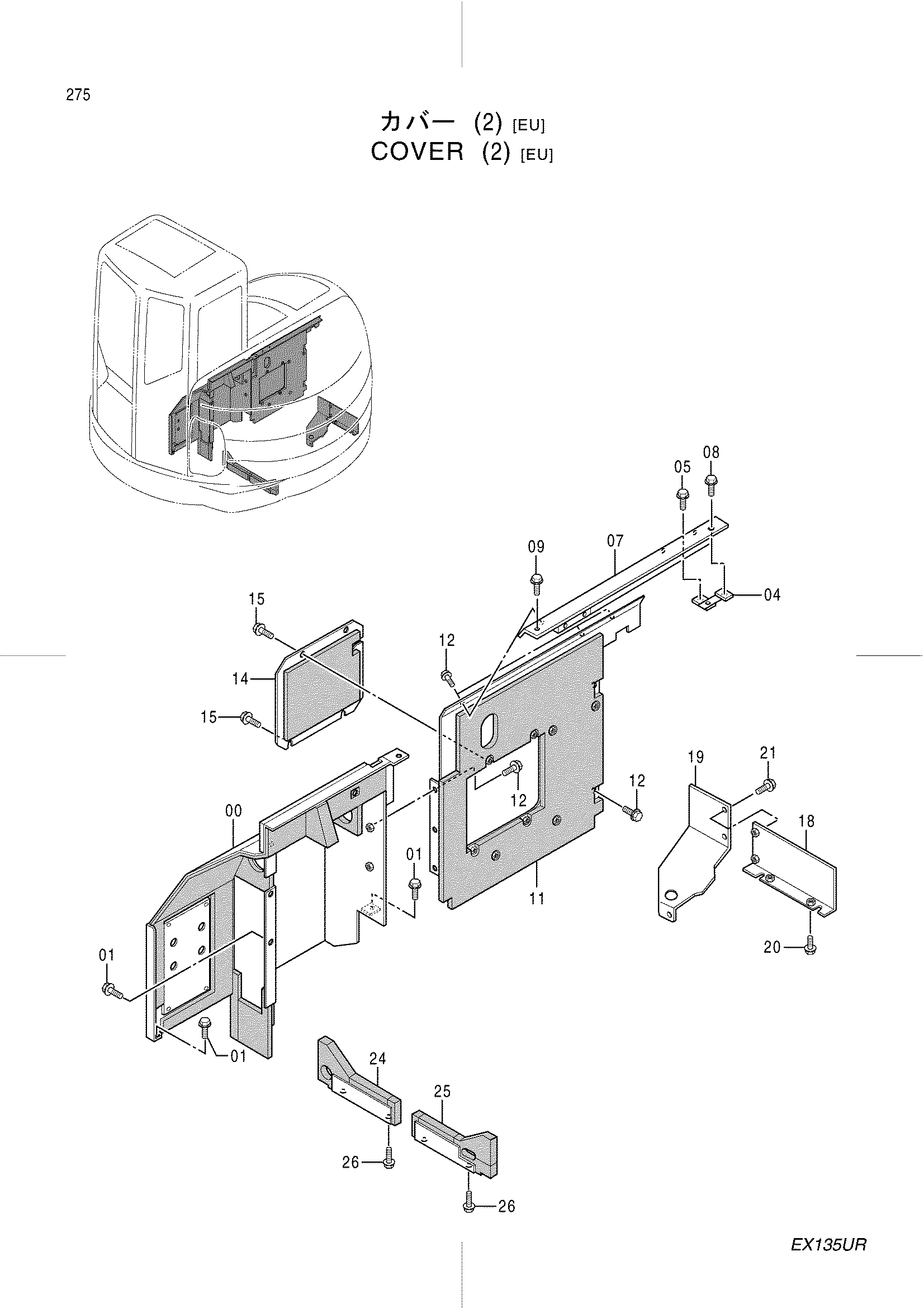

Заводская схема «Крышка (2)[EU]» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка (2)[EU] HITACHI EX135UR](/catalog-drawings/7b/7b19305d-ab88-4a82-b5ea-60f58f726abe.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005385 | Крышка | 1 |
| 01 | J031025 | Болт с шайбой | 5 |
| 04 | 9748305 | Кронштейн | 1 |
| 05 | J021025 | Болт с шайбой | 2 |
| 07 | 8077982 | Опора | 1 |
| 08 | J021025 | Болт с шайбой | 1 |
| 09 | J021030 | Болт с шайбой | 1 |
| 11 | 6015625 | Крышка | 1 |
| 12 | J031025 | Болт с шайбой | 8 |
| 14 | 8065102 | Крышка | 1 |
| 15 | J031025 | Болт с шайбой | 4 |
| 18 | 9748687 | Крышка | 1 |
| 19 | 3080092 | Крышка | 1 |
| 20 | J021030 | Болт с шайбой | 2 |
| 21 | J021030 | Болт с шайбой | 2 |
| 24 | 8065070 | Крышка | 1 |
| 25 | 8065069 | Крышка | 1 |
| 26 | J031050 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
