Отвал трос — HITACHI EX135UR

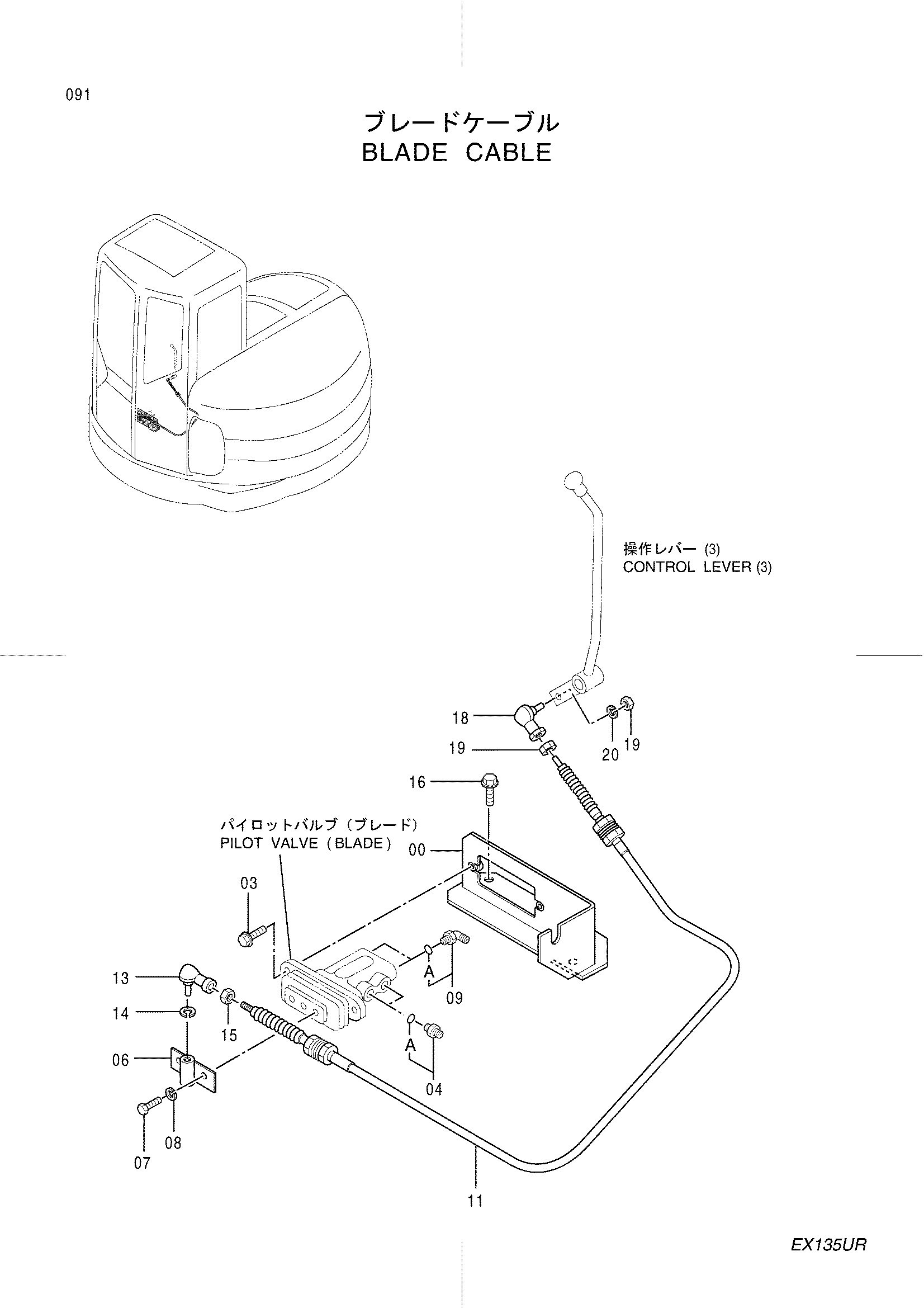

Заводская схема «Отвал трос» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8064824 | Кронштейн | 1 |
| 03 | J011030 | Болт с шайбой | 2 |
| 04 | 4200467 | Адаптер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 9745906 | Кронштейн | 1 |
| 07 | J901020 | Болт | 2 |
| 08 | A590910 | Пружинная шайба | 2 |
| 09 | 4286916 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4362531 | Трос управления | 1 |
| 13 | 4056017 | Шарнир | 1 |
| 14 | A590906 | Пружинная шайба | 1 |
| 15 | M500605 | Гайка | 1 |
| 16 | J011030 | Болт с шайбой | 2 |
| 18 | 4056017 | Шарнир | 1 |
| 19 | M500605 | Гайка | 2 |
| 20 | A590906 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
