Электромагнитный клапан — HITACHI EX135UR

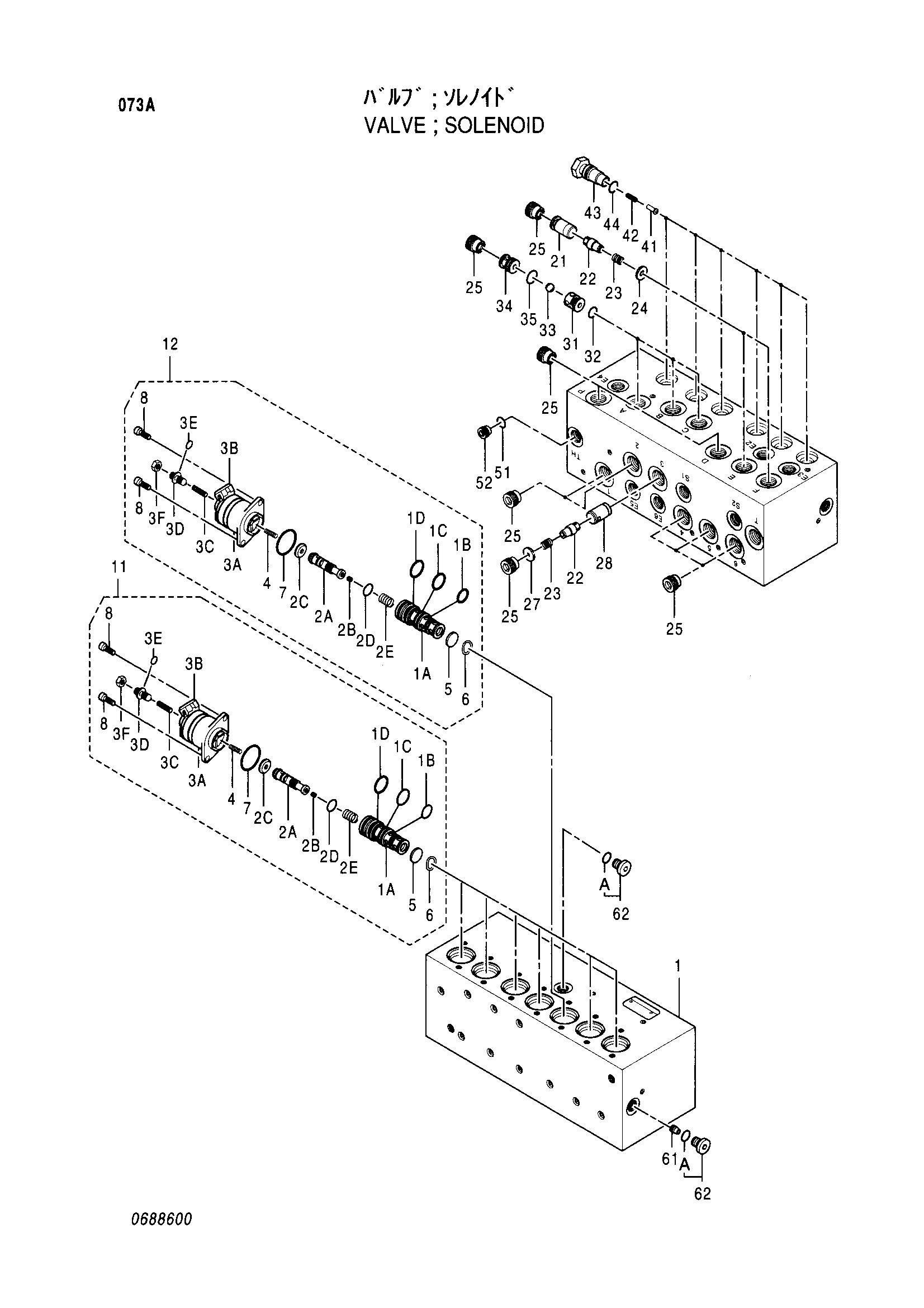

Заводская схема «Электромагнитный клапан» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4340427 | Электромагнитный клапан | 1 | |
| 11 | 0670801 | Клапан | 6 |
| 11-1B | 0408409 | Уплотнительное кольцо | 1 |
| 11-1C | 0408410 | Уплотнительное кольцо | 1 |
| 11-1D | 0408411 | Уплотнительное кольцо | 1 |
| 11-3E | 0670704 | Уплотнительное кольцо | 1 |
| 11-7 | 0670802 | Уплотнительное кольцо | 1 |
| 11-8 | 0387804 | Болт с внутренним шестигранником | 2 |
| 12 | 0688601 | Клапан | 1 |
| 12-1B | 0408409 | Уплотнительное кольцо | 1 |
| 12-1C | 0408410 | Уплотнительное кольцо | 1 |
| 12-1D | 0408411 | Уплотнительное кольцо | 1 |
| 12-3E | 0670704 | Уплотнительное кольцо | 1 |
| 12-7 | 0670802 | Уплотнительное кольцо | 1 |
| 12-8 | 0387804 | Болт с внутренним шестигранником | 2 |
| 21 | 0670706 | Сиденье | 2 |
| 22 | 0670707 | Клапан | 3 |
| 23 | 0670708 | Пружина | 3 |
| 24 | 0670709 | Шайба | 2 |
| 25 | 0670710 | Пробка в сборе | 13 |
| 27 | 0684203 | Шайба | 1 |
| 28 | 0684202 | Сиденье | 1 |
| 31 | 0670712 | Сиденье | 3 |
| 32 | 939356 | Уплотнительное кольцо | 3 |
| 33 | 0670713 | Шарик | 3 |
| 34 | 0670714 | Корпус | 3 |
| 35 | 0670715 | Уплотнительное кольцо | 3 |
| 41 | 0670717 | Клапан | 6 |
| 42 | 0670718 | Пружина | 6 |
| 43 | 0670719 | Пробка | 6 |
| 44 | 4506408 | Уплотнительное кольцо | 6 |
| 51 | 0670720 | Дроссель | 1 |
| 52 | 0670721 | Пробка в сборе | 1 |
| 61 | 0670722 | Дроссель | 1 |
| 62 | 0670723 | Пробка | 2 |
| 62A | 4506408 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
