Крышка (4)[STD] — HITACHI EX135UR
Заводская схема «Крышка (4)[STD]» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

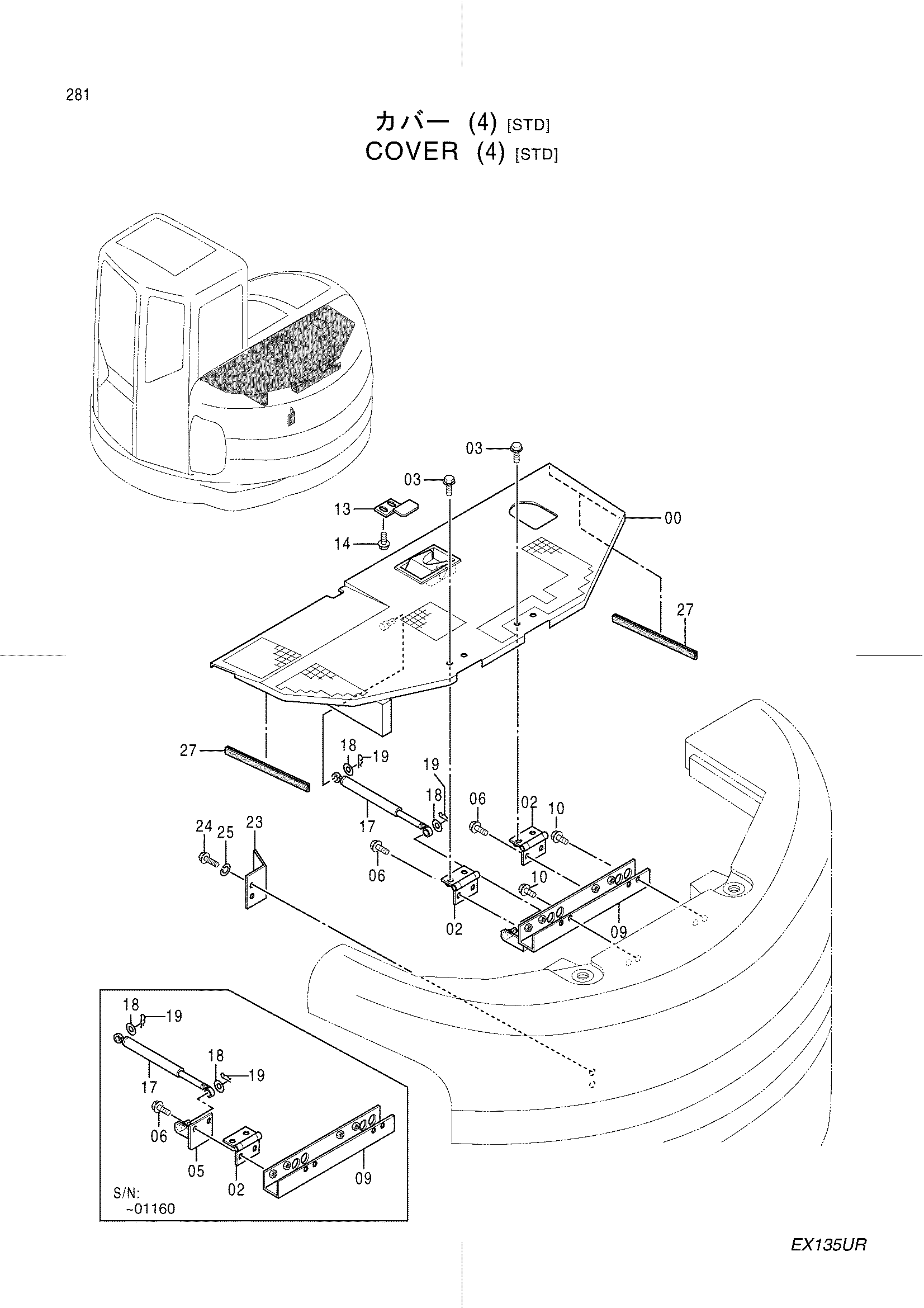

![Схема Крышка (4)[STD] HITACHI EX135UR](/catalog-drawings/21/21ebe9f1-b458-45fb-b878-755673e50b2d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6016244 | Крышка | 1 |
| 00 | 6016521 | Крышка | 1 |
| 02 | 9747473 | Петля | 2 |
| 03 | J021025 | Болт с шайбой | 4 |
| 05 | 9747174 | Кронштейн | 1 |
| 06 | J031030 | Болт с шайбой | 4 |
| 09 | 8065176 замена: 8068577 | Опора | 1 |
| 09 | 8068577 | Опора | 1 |
| 10 | J021030 | Болт с шайбой | 4 |
| 13 | 4377432 | Ограничитель | 1 |
| 14 | J031025 | Болт с шайбой | 2 |
| 17 | 4374712 | Стойка | 1 |
| 18 | A590108 | Плоская шайба | 2 |
| 19 | 4022697 | Стопорный палец | 2 |
| 23 | 4377944 | Крышка | 1 |
| 24 | J901025 | Болт | 2 |
| 25 | A590910 | Пружинная шайба | 2 |
| 27 | 4362406 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
