Основной трубопроводы (1)<смещаемый стрела> — HITACHI EX135UR

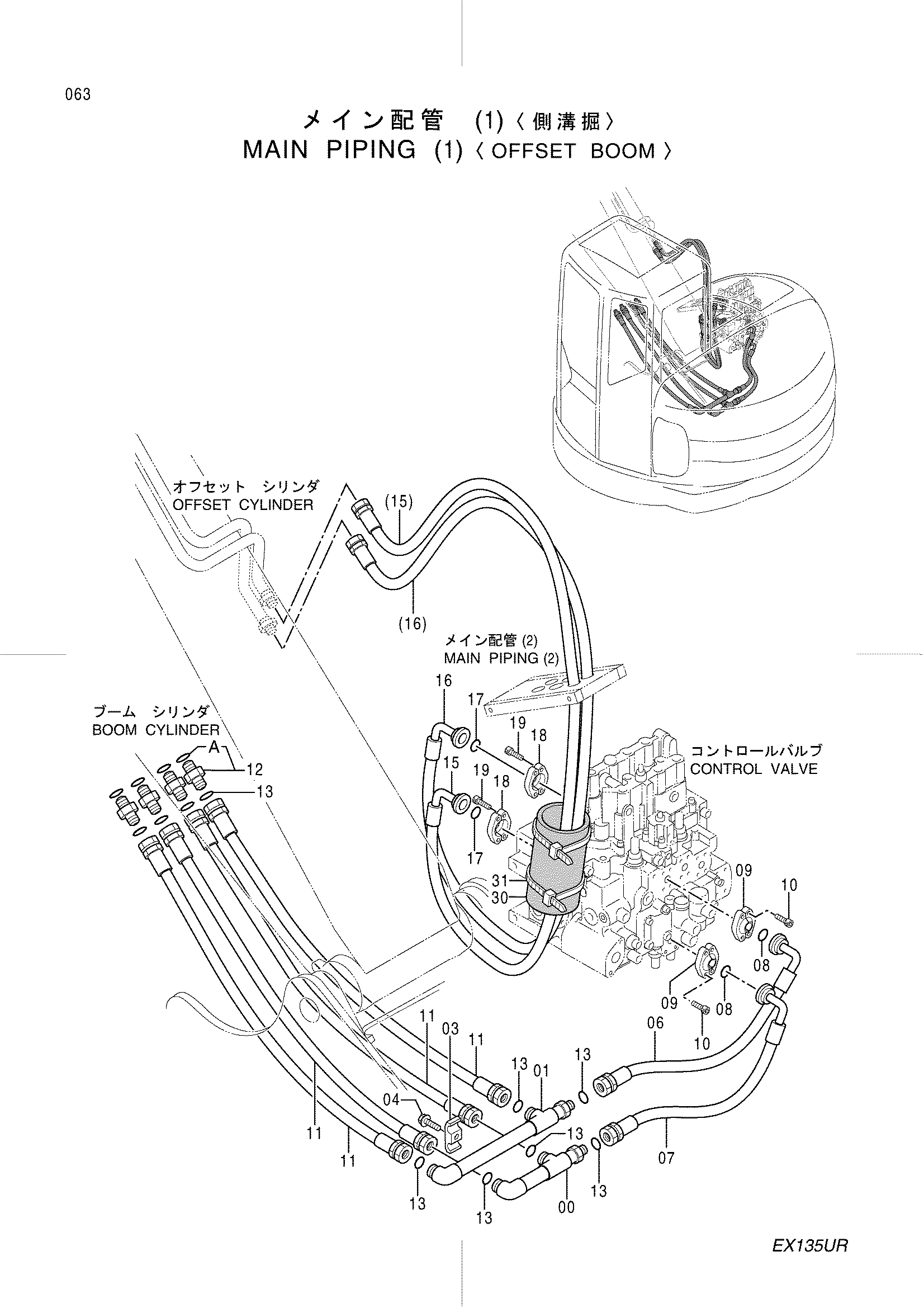

Заводская схема «Основной трубопроводы (1)<смещаемый стрела>» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9746058 | Трубка | 1 |
| 01 | 9746059 | Трубка | 1 |
| 03 | 4189858 | Хомут трубки | 1 |
| 04 | J011250 | Болт с шайбой | 1 |
| 06 | 4377834 | Шланг | 1 |
| 07 | 4377833 | Шланг | 1 |
| 08 | 4510167 | Уплотнительное кольцо | 2 |
| 09 | 4510173 | Разъёмный фланец | 4 |
| 10 | J780825 | Болт с внутренним шестигранником | 8 |
| 11 | 4377835 | Шланг | 4 |
| 12 | 4189602 | Адаптер | 4 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4138938 | Уплотнительное кольцо | 10 |
| 15 | 4377827 замена: 4399746 | Шланг | 1 |
| 15 | 4377827 замена: 4399747 | Шланг | 1 |
| 15 | 4399746 | Шланг | 1 |
| 16 | 4377828 замена: 4399746 | Шланг | 1 |
| 16 | 4377828 замена: 4399747 | Шланг | 1 |
| 16 | 4399747 | Шланг | 1 |
| 17 | 971489 | Уплотнительное кольцо | 2 |
| 18 | 986910 | Разъёмный фланец | 4 |
| 19 | J781030 | Болт с внутренним шестигранником | 8 |
| 30 | 4414234 | Резиновая прокладка | 1 |
| 31 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
