Пилотный трубопроводы (4-4) — HITACHI EX135UR

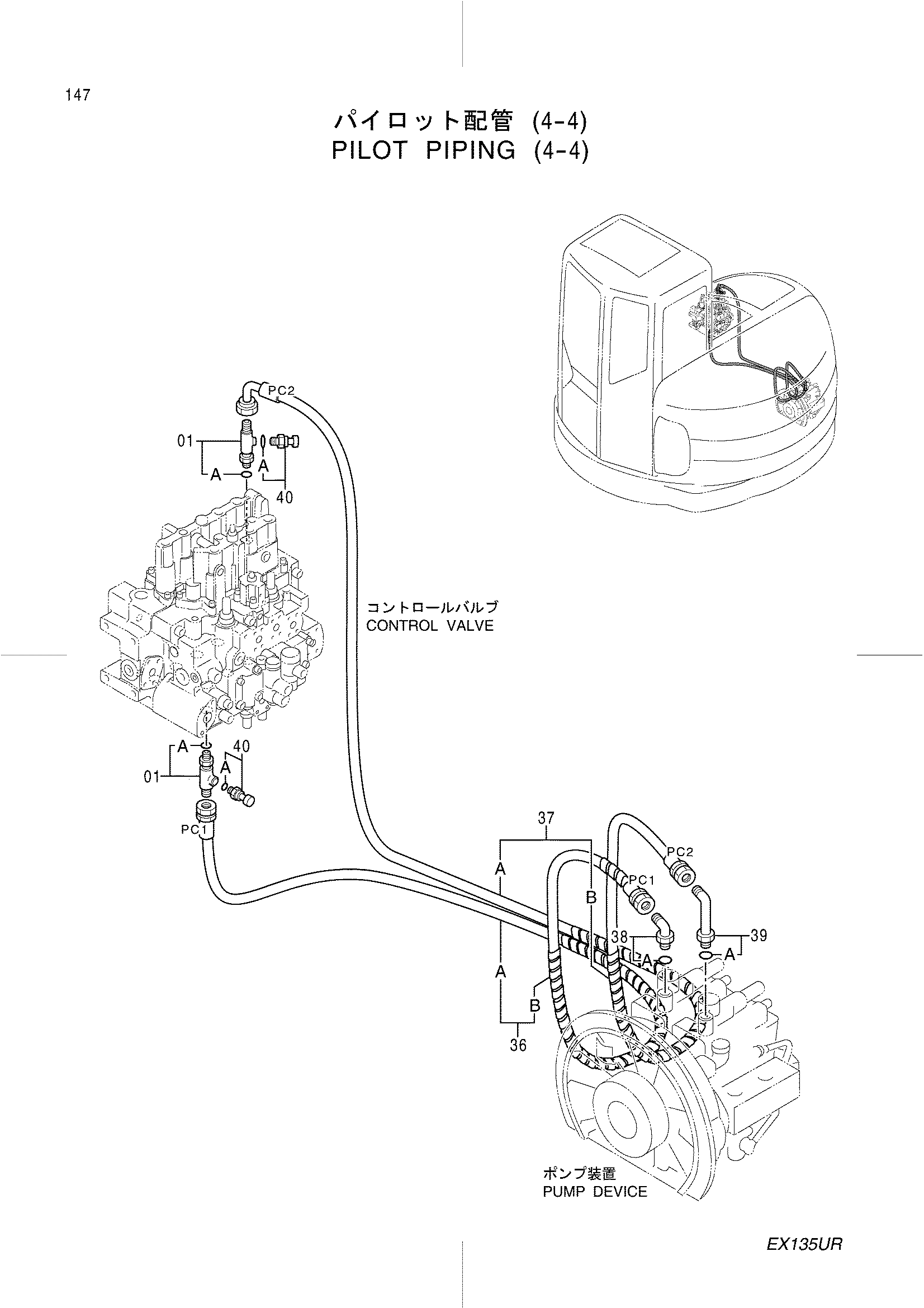

Заводская схема «Пилотный трубопроводы (4-4)» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4364784 | Тройник | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4377919 замена: 9159586 | Шланг (PC1) | 1 |
| 36 | 9159586 | Шланг в сборе | 1 |
| 36A | 4377919 | Шланг (PC1) | 1 |
| 36B | 4327293 | Защитный кожух | 1 |
| 37 | 4377920 замена: 9159585 | Шланг (PC2) | 1 |
| 37 | 9159585 | Шланг в сборе | 1 |
| 37A | 4377920 | Шланг (PC2) | 1 |
| 37B | 4327293 | Защитный кожух | 1 |
| 38 | 4154670 | Угловой штуцер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4278441 | Угловой штуцер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4332040 | Датчик давления | 2 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
