Многофункциональный рычаг трубопроводы (2) — HITACHI EX135UR

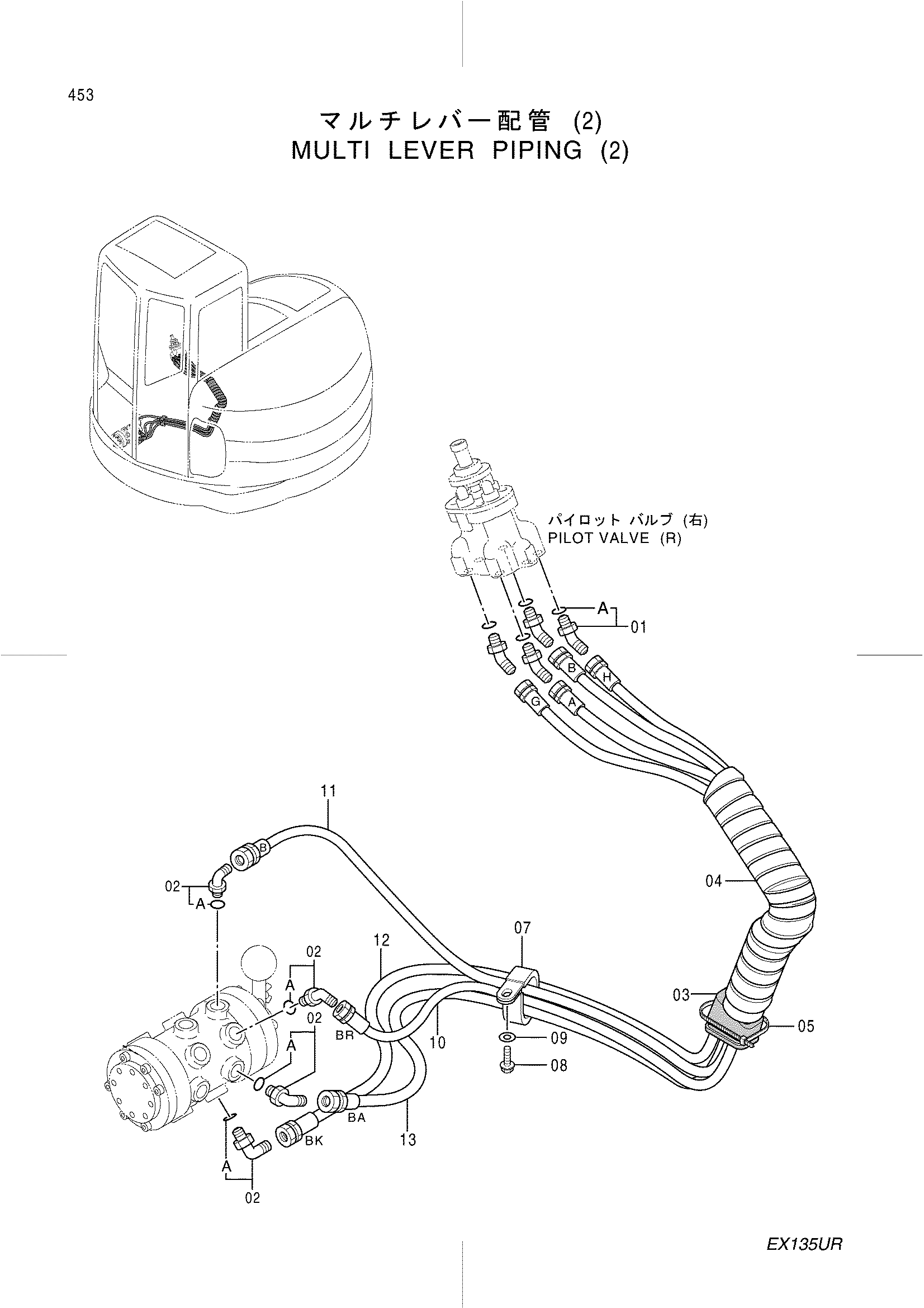

Заводская схема «Многофункциональный рычаг трубопроводы (2)» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4286916 | Угловой штуцер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4154671 | Угловой штуцер | 4 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 3069989 | Ограничитель | 1 |
| 04 | 4044420 | Защитный кожух | 2 |
| 05 | 4055312 | Ленточный зажим | 4 |
| 07 | 4193816 | Зажим | 1 |
| 08 | J011020 | Болт с шайбой | 1 |
| 09 | A590110 | Плоская шайба | 1 |
| 10 | 4377311 | Шланг (A, BR) | 1 |
| 11 | 4333502 | Шланг (B) | 1 |
| 12 | 4377312 | Шланг (G, BK) | 1 |
| 13 | 4377313 | Шланг (H, BA) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
