Автоматический вакуумный топливный устройство [EU] — HITACHI EX135UR

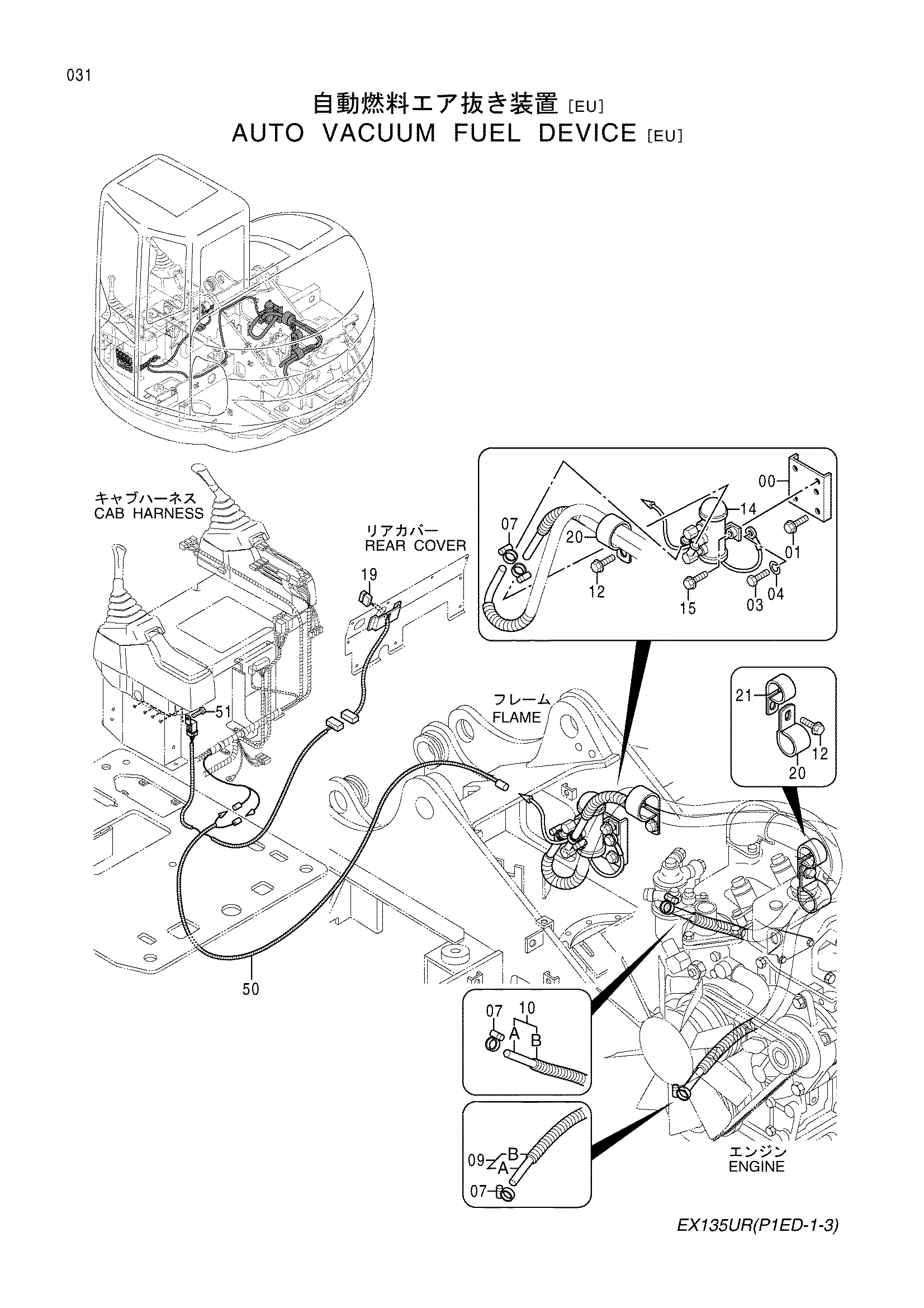

Заводская схема «Автоматический вакуумный топливный устройство [EU]» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Автоматический вакуумный топливный устройство [EU] HITACHI EX135UR](/catalog-drawings/78/78da8840-f847-4dad-9d38-f8efea6a5503.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9752900 | Кронштейн | 1 |
| 01 | J011016 | Болт с шайбой | 2 |
| 03 | J900612 | Болт | 1 |
| 04 | A590906 | Пружинная шайба | 1 |
| 07 | 4508575 | Хомут шланга | 4 |
| 09 | 9188497 | Топливный шланг | 1 |
| 09A | 4433918 | Топливный шланг | 1 |
| 09B | 4433919 | Трубка | 1 |
| 10 | 9188498 | Топливный шланг | 1 |
| 10A | 4433920 | Топливный шланг | 1 |
| 10B | 4433921 | Трубка | 1 |
| 12 | J011020 | Болт с шайбой | 1 |
| 14 | 4438493 | Насос | 1 |
| 15 | J020625 | Болт с шайбой | 2 |
| 19 | 4352948 | Выключатель | 1 |
| 20 | 4193848 | Зажим | 2 |
| 21 | 4190263 | Зажим | 1 |
| 50 | 3089529 | Жгут проводов | 1 |
| 51 | J460616 | Винт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
