Крышка (5)[EU] — HITACHI EX135UR

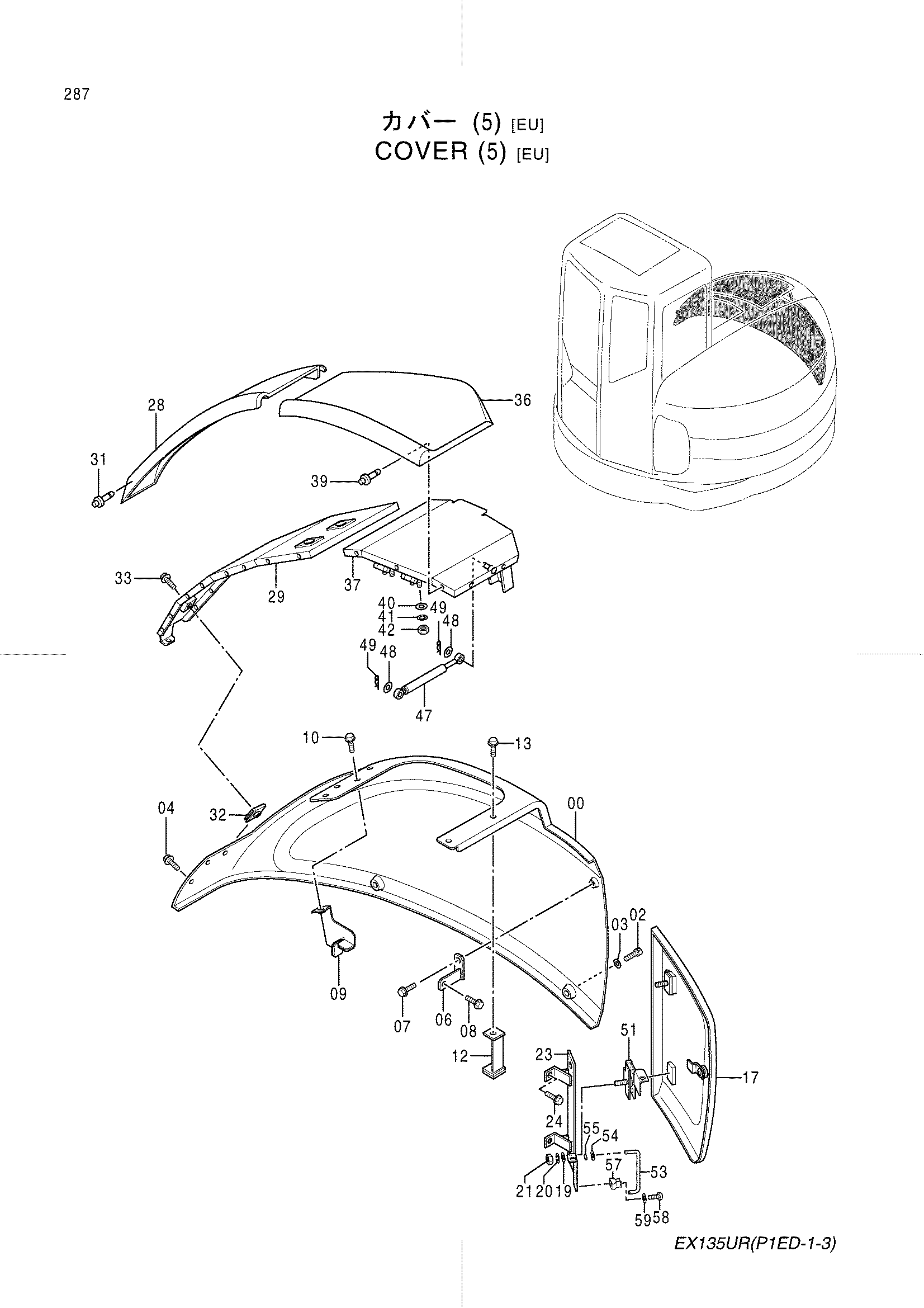

Заводская схема «Крышка (5)[EU]» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка (5)[EU] HITACHI EX135UR](/catalog-drawings/31/31c32527-69e2-4b2d-a4ee-fea96e814e59.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4435924 | Крышка | 1 |
| 02 | J781030 | Болт с внутренним шестигранником | 2 |
| 03 | A590110 | Плоская шайба | 2 |
| 04 | J021030 | Болт с шайбой | 4 |
| 06 | 9747428 | Кронштейн | 1 |
| 07 | J021020 | Болт с шайбой | 1 |
| 08 | J031025 | Болт с шайбой | 1 |
| 09 | 8065963 | Кронштейн | 1 |
| 10 | J021030 | Болт с шайбой | 1 |
| 12 | 8067083 | Кронштейн | 1 |
| 13 | J021030 | Болт с шайбой | 1 |
| 17 | 4435925 | Крышка | 1 |
| 19 | J217083 | Шайба | 2 |
| 20 | A590910 | Пружинная шайба | 2 |
| 21 | J950010 | Гайка | 2 |
| 23 | 8078156 | Опора | 1 |
| 24 | J021030 | Болт с шайбой | 2 |
| 28 | 4429021 | Крышка | 1 |
| 29 | 7031732 | Крышка | 1 |
| 31 | 4334195 | Заклёпка | 17 |
| 32 | 9742925 | Седло винта | 3 |
| 33 | J031030 | Болт с шайбой | 3 |
| 36 | 4429022 | Крышка | 1 |
| 37 | 7031734 | Крышка | 1 |
| 39 | 4334195 | Заклёпка | 8 |
| 40 | 4345144 | Шайба | 4 |
| 41 | A590908 | Пружинная шайба | 4 |
| 42 | M500807 | Гайка | 4 |
| 47 | 4368610 | Стойка | 1 |
| 48 | A590108 | Плоская шайба | 2 |
| 49 | 4022697 | Стопорный палец | 2 |
| 51 | 8077783 | Петля | 1 |
| 53 | 9754650 | Стойка | 1 |
| 54 | A590108 | Плоская шайба | 1 |
| 55 | A762020 | Шплинт | 1 |
| 57 | 4330276 | Держатель | 1 |
| 58 | M430410 | Винт | 1 |
| 59 | A590104 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
