Пилотный трубопроводы (1-1)<смещаемый стрела> — HITACHI EX135UR

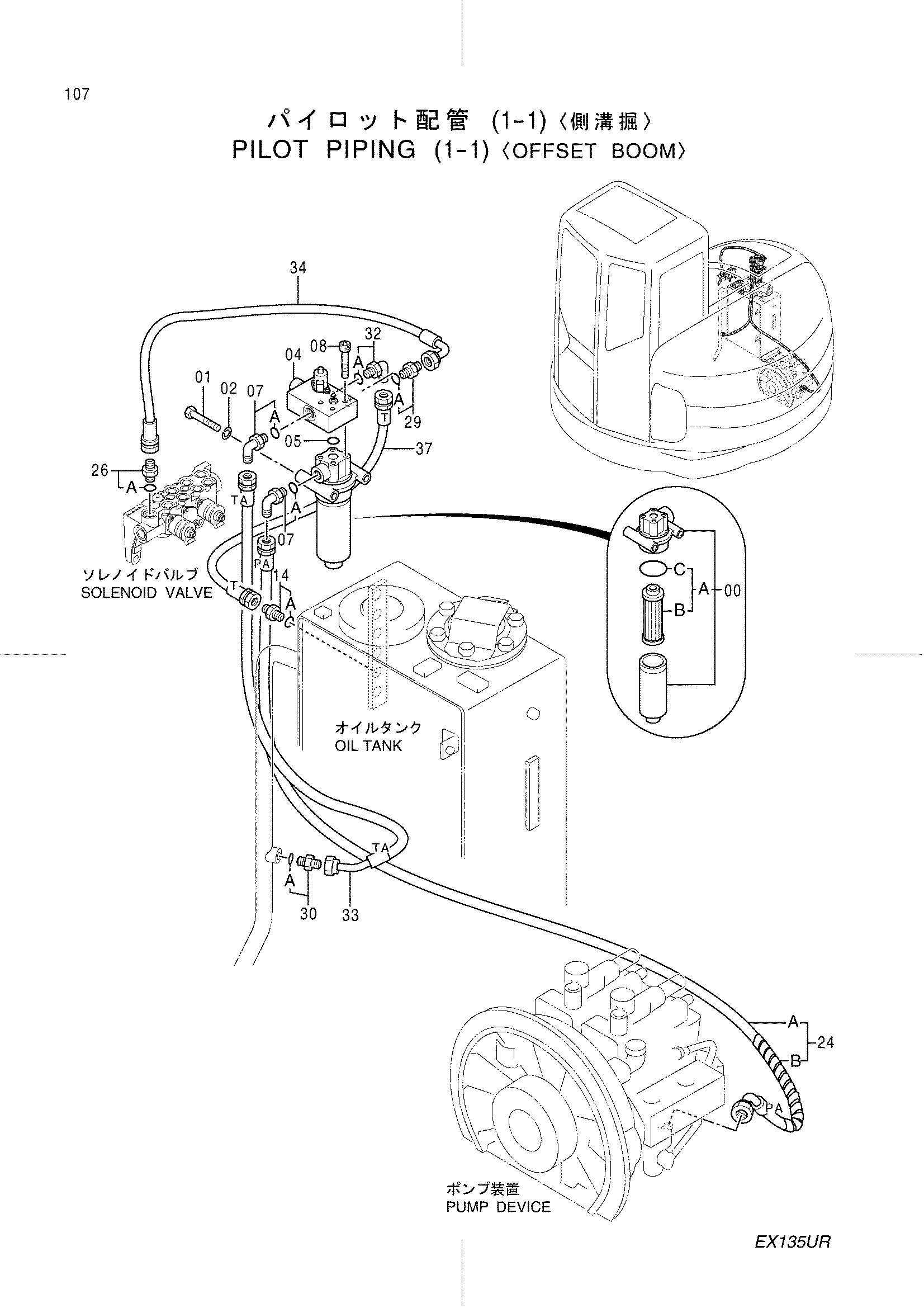

Заводская схема «Пилотный трубопроводы (1-1)<смещаемый стрела>» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330227 | Масляный фильтр | 1 |
| 00A | 4370435 | Фильтрующий элемент | 1 |
| 00B | 4191301 | Фильтрующий элемент | 1 |
| 00C | A811060 | Уплотнительное кольцо | 1 |
| 01 | J901004 | Болт | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 04 | 4377487 | Электромагнитный клапан | 1 |
| 05 | 4506416 | Уплотнительное кольцо | 1 |
| 07 | 4154672 | Угловой штуцер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | J780855 | Болт с внутренним шестигранником | 4 |
| 08 | M340856 замена: J780855 | Болт с внутренним шестигранником | 4 |
| 14 | 4200466 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4377952 замена: 9159584 | Шланг (PA) | 1 |
| 24 | 9159584 | Шланг в сборе | 1 |
| 24A | 4377952 | Шланг (PA) | 1 |
| 24B | 4327294 | Защитный кожух | 1 |
| 26 | 4200466 | Адаптер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4200469 | Адаптер | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4210361 | Адаптер | 1 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4156434 | Угловой штуцер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4377937 | Шланг (TA) | 1 |
| 34 | 4355423 | Шланг | 1 |
| 37 | 4379172 | Шланг (T) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
