Рама — HITACHI EX135UR

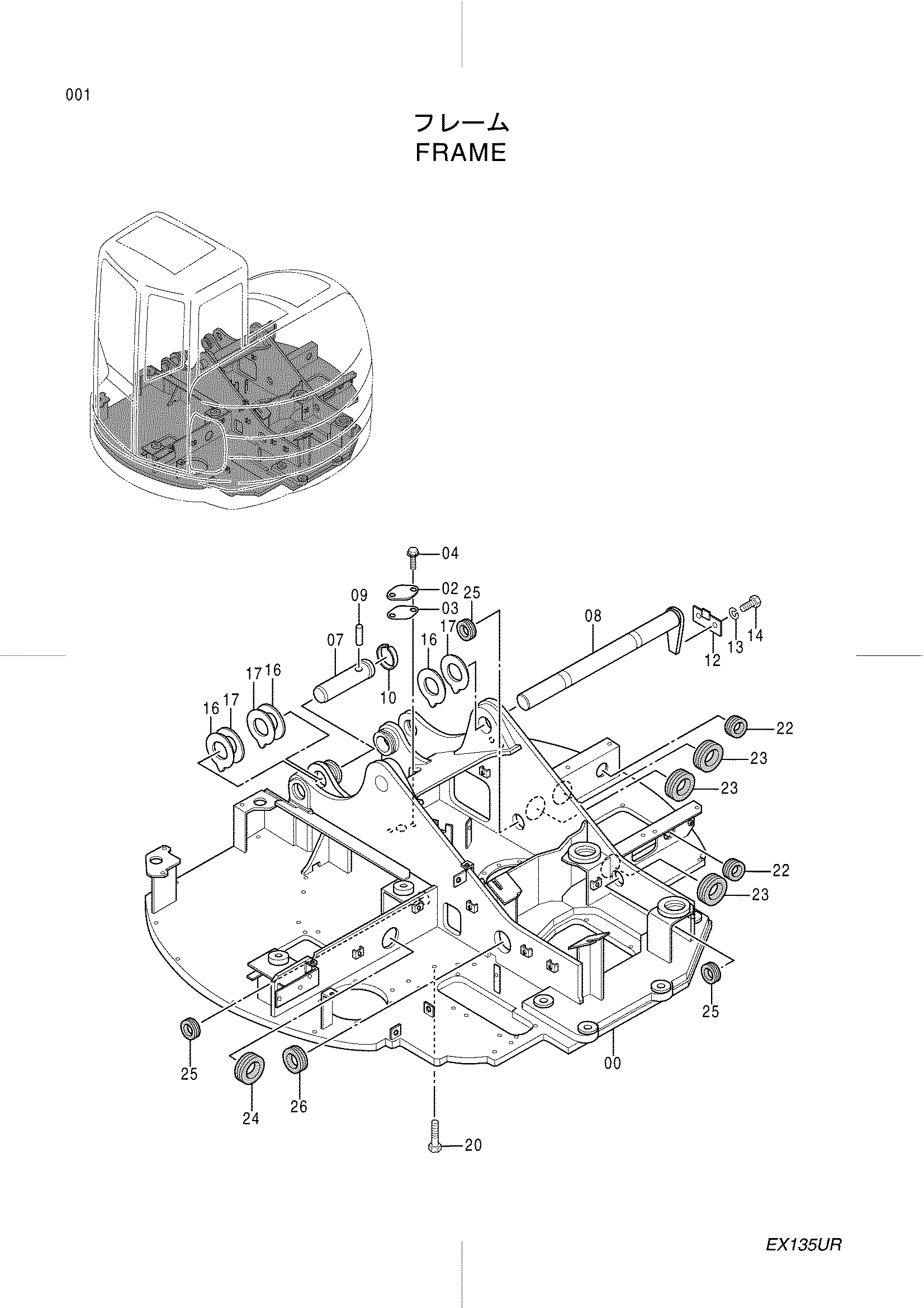

Заводская схема «Рама» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005256 | Рама основной | 1 |
| 02 | 4255799 | Крышка | 1 |
| 03 | 4161735 | Манжета | 1 |
| 04 | J021025 | Болт с шайбой | 2 |
| 07 | 3051616 | Палец | 2 |
| 08 | 8064909 | Палец | 1 |
| 09 | 4106307 | Палец | 2 |
| 10 | 4098716 | Кольцо | 2 |
| 12 | 9745954 | Пластина | 1 |
| 13 | A590916 | Пружинная шайба | 2 |
| 14 | J901635 | Болт | 2 |
| 16 | 4361293 | Упорная пластина 1.0 | 6 |
| 17 | 4361294 | Упорная пластина 2.0 | 6 |
| 20 | J921890 | Болт | 28 |
| 22 | 4201749 | Резиновая втулка | 2 |
| 23 | 4283927 | Резиновая втулка | 3 |
| 24 | 4201986 | Резиновая втулка | 1 |
| 25 | 4338858 | Резиновая втулка | 3 |
| 26 | 4191977 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
