Стойка [EU] — HITACHI EX135UR

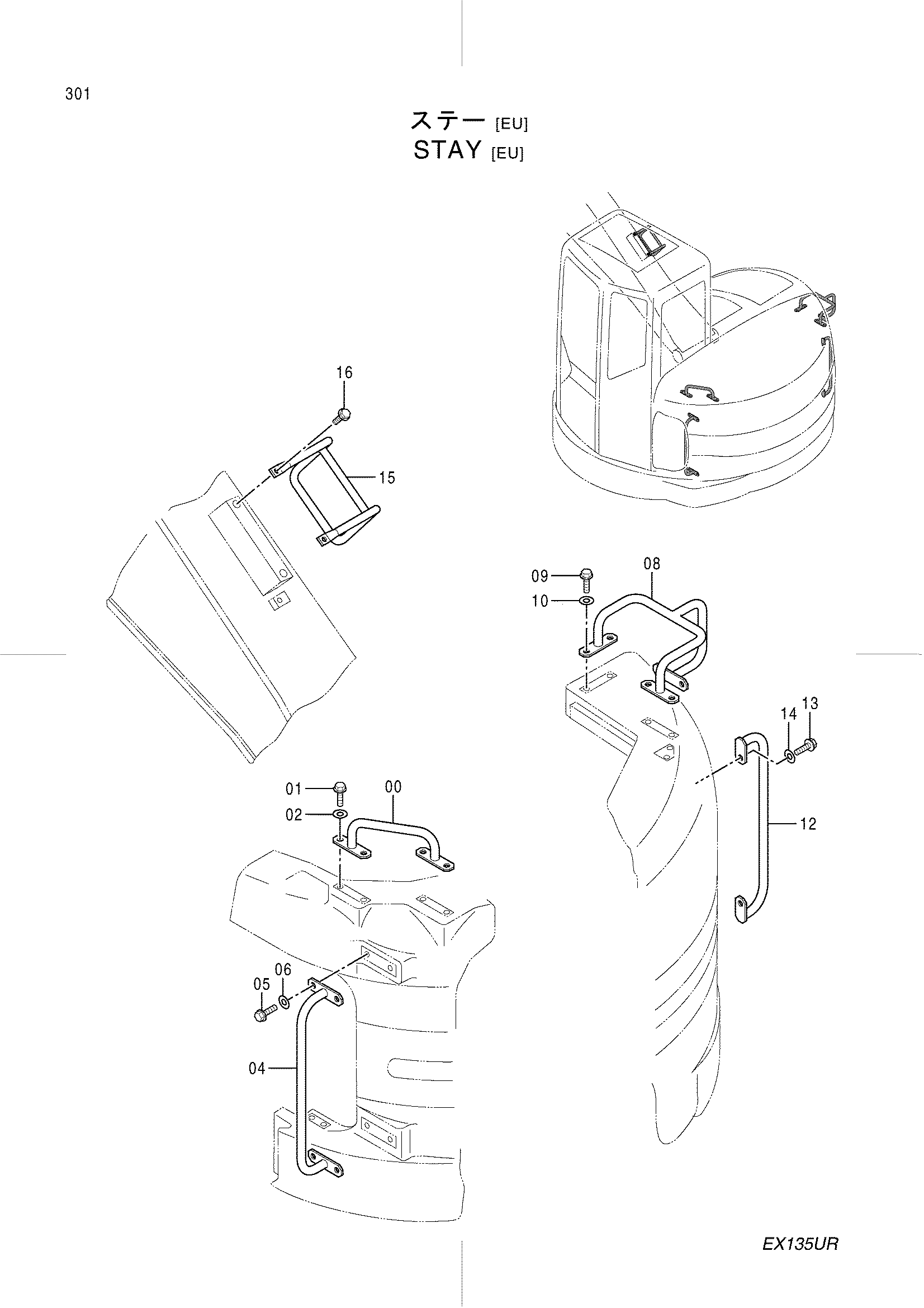

Заводская схема «Стойка [EU]» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Стойка [EU] HITACHI EX135UR](/catalog-drawings/4f/4f0676cf-2417-491a-b95c-8c00413b5353.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8078419 | Стойка | 1 |
| 01 | J011230 | Болт с шайбой | 4 |
| 02 | A590112 | Плоская шайба | 4 |
| 04 | 8078420 | Стойка | 1 |
| 05 | J011230 | Болт с шайбой | 4 |
| 06 | A590112 | Плоская шайба | 4 |
| 08 | 8078421 | Стойка | 1 |
| 09 | J011230 | Болт с шайбой | 6 |
| 10 | A590112 | Плоская шайба | 6 |
| 12 | 8079630 | Стойка | 1 |
| 13 | J011230 | Болт с шайбой | 2 |
| 14 | A590112 | Плоская шайба | 2 |
| 15 | 8067265 | Стойка | 1 |
| 16 | J021235 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
