Смещаемый стрела — HITACHI EX135UR

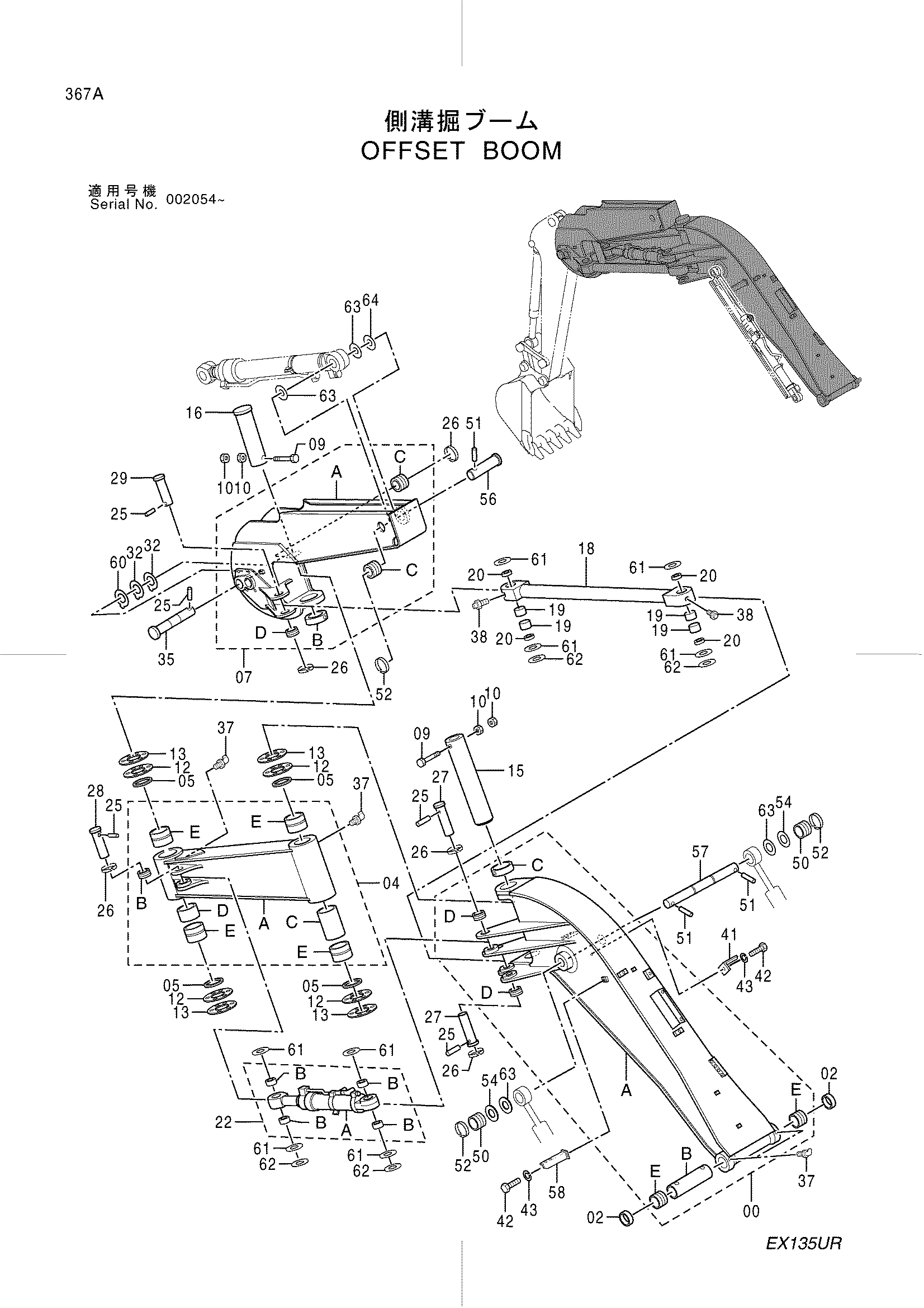

Заводская схема «Смещаемый стрела» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7034740 | Стрела нижний | 1 |
| 00A | 5005958 | Стрела нижний | 1 |
| 00B | 4344903 | Проставка | 1 |
| 00C | 4178803 | Ограничитель | 1 |
| 00D | 4197032 | Ограничитель | 2 |
| 00E | 3075026 | Втулка | 2 |
| 02 | 4084578 | Пылезащитное уплотнение | 2 |
| 04 | 7034738 | Стрела верхний | 1 |
| 04A | 6017405 | Стрела верхний | 1 |
| 04B | 4197032 | Ограничитель | 1 |
| 04C | 4362325 | Проставка | 1 |
| 04D | 4362326 | Проставка | 1 |
| 04E | 4373104 | Втулка | 4 |
| 05 | 4178802 | Пылезащитное уплотнение | 4 |
| 07 | 7034733 | Гидроцилиндр. стойка | 1 |
| 07A | 5005954 | Гидроцилиндр. стойка | 1 |
| 07B | 4178803 | Ограничитель | 1 |
| 07C | 4197033 | Ограничитель | 2 |
| 07D | 4276106 | Ограничитель | 1 |
| 09 | J932416 | Болт | 2 |
| 10 | J951024 | Гайка | 4 |
| 12 | 4362167 | Упорная пластина 3.0 | 4 |
| 13 | 4362168 | Упорная пластина 1.0 | 6 |
| 15 | 3033355 | Палец | 1 |
| 16 | 3041066 | Палец | 1 |
| 18 | 9750362 | Стойка | 1 |
| 19 | 4360871 | Втулка | 4 |
| 20 | 4094086 | Пылезащитное уплотнение | 4 |
| 22 | 9170253 | Гидроцилиндр | 1 |
| 22A | 4400539 | Гидроцилиндр | 1 |
| 22B | 4365897 | Втулка | 4 |
| 25 | 4065689 | Палец | 5 |
| 26 | 4065688 | Кольцо | 5 |
| 27 | 4402924 | Палец | 2 |
| 28 | 4402908 | Палец | 1 |
| 29 | 4402925 | Палец | 1 |
| 32 | 4361605 | Упорная пластина 1.0 | 2 |
| 35 | 3037076 | Палец | 1 |
| 37 | J75581 | Пресс-маслёнка | 2 |
| 38 | J75481 | Пресс-маслёнка | 2 |
| 41 | 4224631 | Кронштейн | 1 |
| 42 | J901425 | Болт | 2 |
| 43 | A590914 | Пружинная шайба | 2 |
| 50 | 4276106 | Ограничитель | 2 |
| 51 | 4106307 | Палец | 3 |
| 52 | 4098716 | Кольцо | 3 |
| 54 | 4361608 | Упорная пластина | 2 |
| 56 | 3072131 | Палец | 1 |
| 57 | 3075518 | Палец | 1 |
| 58 | 8066886 | Кронштейн | 1 |
| 60 | 4370471 | Упорная пластина 2.0 | 1 |
| 61 | 4366694 | Упорная пластина 1.0 | 8 |
| 62 | 4367411 | Упорная пластина 2.0 | 8 |
| 63 | 4366692 | Упорная пластина 1.0 | 4 |
| 64 | 4367410 | Упорная пластина 2.0 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
