Крышка (3)[STD] — HITACHI EX135UR

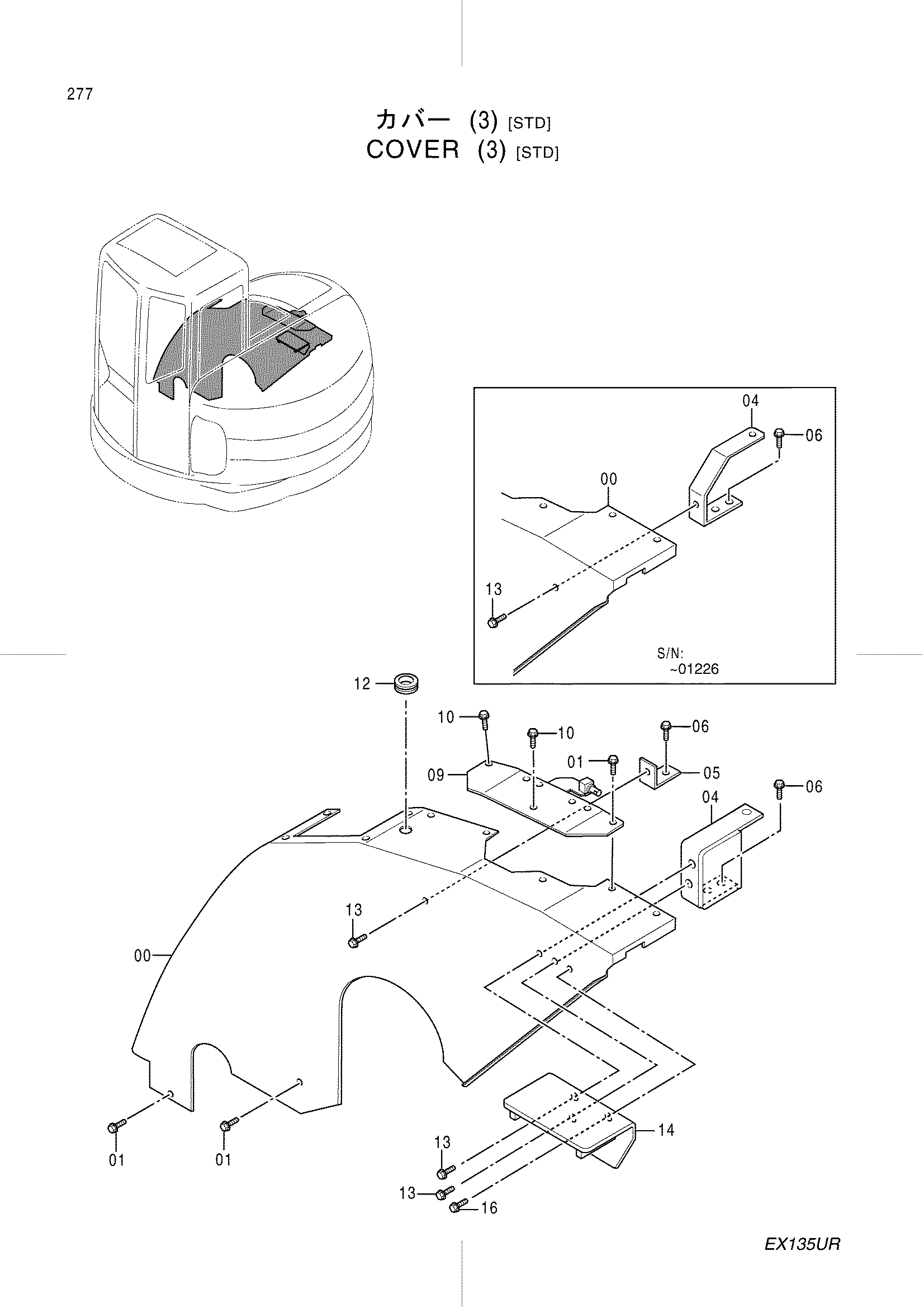

Заводская схема «Крышка (3)[STD]» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка (3)[STD] HITACHI EX135UR](/catalog-drawings/11/11fc9e84-7f2f-4fbe-bb3d-6f65048bdf23.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6015893 | Крышка | 1 |
| 01 | J021025 | Болт с шайбой | 3 |
| 04 | 8069007 | Кронштейн | 1 |
| 04 | 9742809 замена: 8069007 | Кронштейн | 1 |
| 05 | 9746701 | Кронштейн | 1 |
| 06 | J021020 | Болт с шайбой | 3 |
| 09 | 8066105 | Крышка | 1 |
| 10 | J021025 | Болт с шайбой | 2 |
| 12 | 4146559 | Резиновая втулка | 1 |
| 13 | J021025 | Болт с шайбой | 2 |
| 13 | J031030 | Болт с шайбой | 3 |
| 14 | 8069008 | Кронштейн | 1 |
| 16 | J021025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
