Основной трубопроводы (2) — HITACHI EX135UR

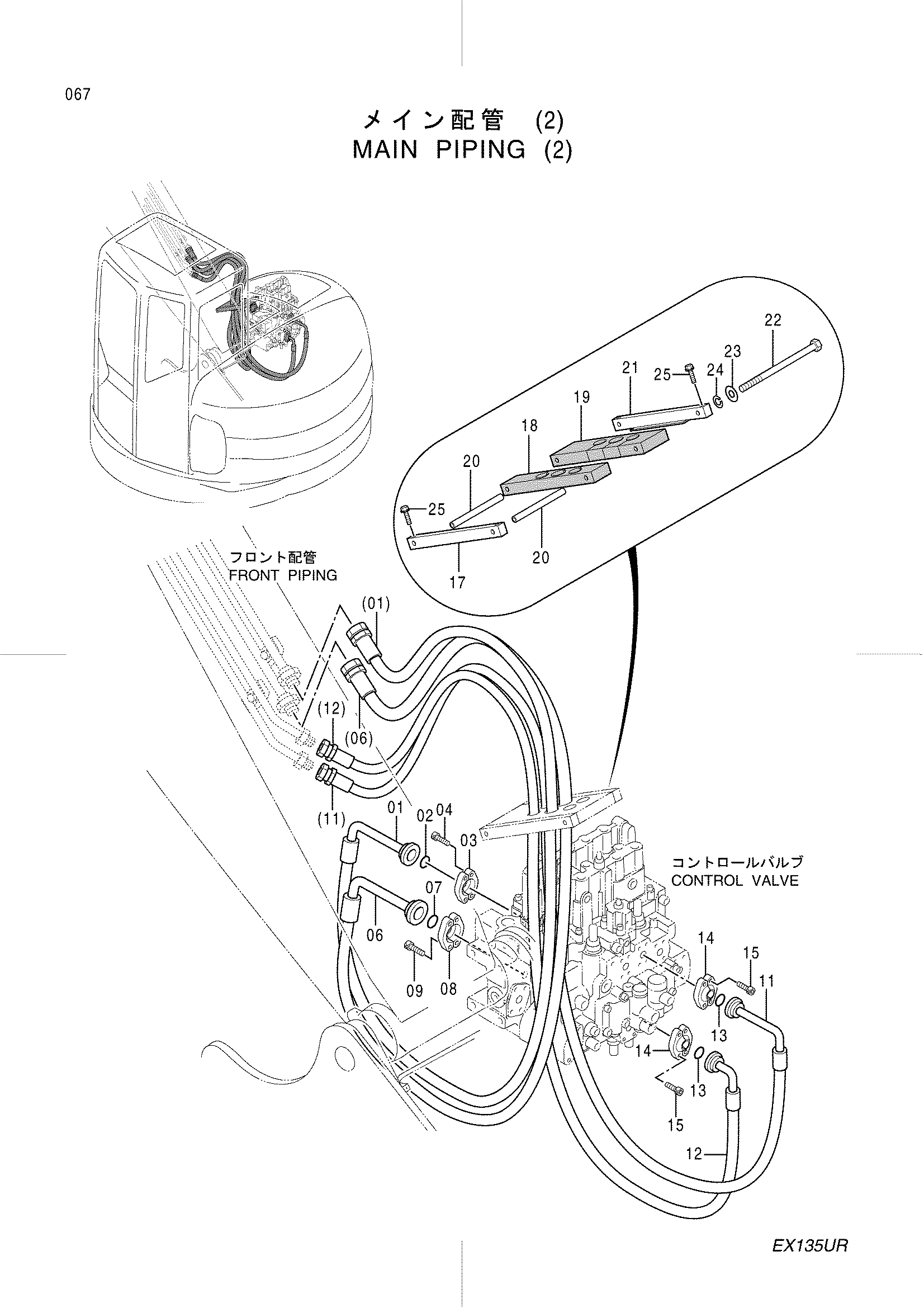

Заводская схема «Основной трубопроводы (2)» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4377830 замена: 4399748 | Шланг | 1 |
| 01 | 4377830 замена: 4399749 | Шланг | 1 |
| 01 | 4399748 | Шланг | 1 |
| 02 | 4510167 | Уплотнительное кольцо | 1 |
| 03 | 4510173 | Разъёмный фланец | 2 |
| 04 | J780825 | Болт с внутренним шестигранником | 4 |
| 06 | 4377829 замена: 4399748 | Шланг | 1 |
| 06 | 4377829 замена: 4399749 | Шланг | 1 |
| 06 | 4399749 | Шланг | 1 |
| 07 | 971489 | Уплотнительное кольцо | 1 |
| 08 | 986910 | Разъёмный фланец | 2 |
| 09 | J781030 | Болт с внутренним шестигранником | 4 |
| 11 | 4377831 замена: 4399750 | Шланг | 1 |
| 11 | 4377831 замена: 4399751 | Шланг | 1 |
| 11 | 4399750 | Шланг | 1 |
| 12 | 4377832 замена: 4399750 | Шланг | 1 |
| 12 | 4377832 замена: 4399751 | Шланг | 1 |
| 12 | 4399751 | Шланг | 1 |
| 13 | 4510167 | Уплотнительное кольцо | 2 |
| 14 | 4510173 | Разъёмный фланец | 4 |
| 15 | J780825 | Болт с внутренним шестигранником | 8 |
| 17 | 9747529 | Седло винта | 1 |
| 18 | 4364695 | Хомут шланга | 1 |
| 19 | 4364697 | Хомут шланга | 1 |
| 20 | 4364700 | Проставка | 2 |
| 21 | 9747530 | Седло винта | 1 |
| 22 | J901011 | Болт | 2 |
| 23 | A590910 | Пружинная шайба | 2 |
| 24 | A590110 | Плоская шайба | 2 |
| 25 | J021025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
