Пилотный трубопроводы (3-2)<с отвал> — HITACHI EX135UR

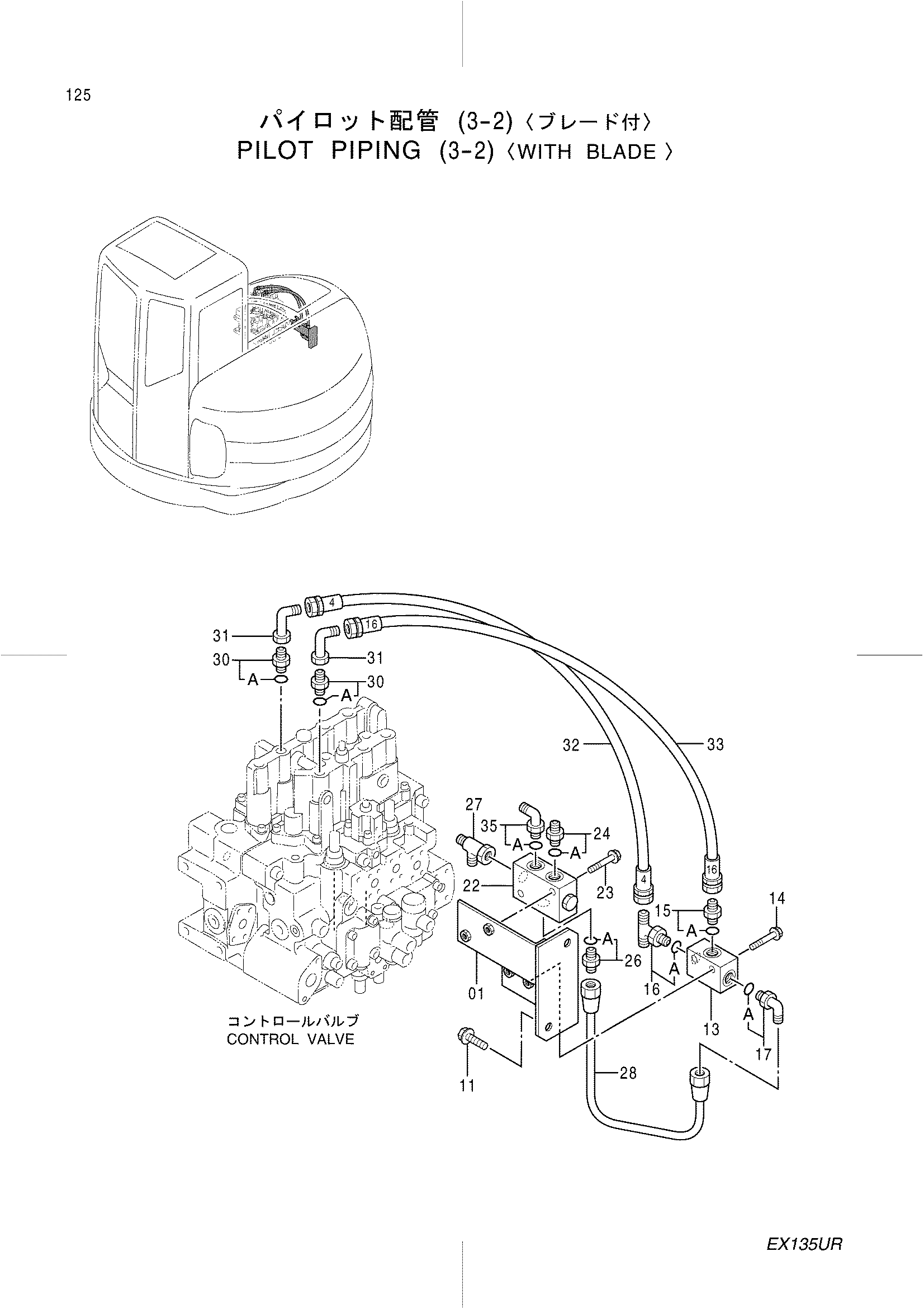

Заводская схема «Пилотный трубопроводы (3-2)<с отвал>» для HITACHI EX135UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8067209 | Кронштейн | 1 |
| 11 | J021025 | Болт с шайбой | 2 |
| 13 | 4203447 | Челночный клапан | 1 |
| 14 | J010850 | Болт с шайбой | 2 |
| 15 | 4200467 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4208473 | Тройник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4293950 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4203446 | Клапан | 1 |
| 23 | J010850 | Болт с шайбой | 2 |
| 24 | 4200467 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4255304 | Штуцер трубки | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4246672 | Соединительный штуцер | 1 |
| 28 | 4376004 | Трубка | 1 |
| 30 | 4202422 | Адаптер | 2 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4239976 | Унион S | 2 |
| 32 | 4379175 | Шланг (4) | 1 |
| 33 | 4379174 | Шланг (16) | 1 |
| 35 | 4156434 | Угловой штуцер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
